LT3757
LT3757A

製造中

昇圧、フライバック、SEPIC および反転コントローラ

データシート (Rev. H)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：2.9V～40V
  • 1本の帰還ピンを使用して、正または負の出力電圧を設定
  • 電流モード制御により、優れたトランジェント応答を実現
  • 1本の外付け抵抗で設定可能な動作周波数（100kHz～1MHz）
  • 外部クロックに同期可能
  • 低いシャットダウン時電流< 1μA
  • 7.2Vの低ドロップアウト電圧レギュレータを内蔵
  • ヒステリシスを備えた入力低電圧ロックアウトをプログラム可能
  • プログラム可能なソフトスタート
  • 小型10ピンDFN (3mm × 3mm)パッケージと熱特性が改善された10ピンMSOPパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応

LT3757/LT3757Aは、正または負の出力電圧を生成できる広い入力範囲の電流モードDC/DCコントローラで、昇圧、フライバック、SEPICまたは反転コンバータのいずれにも構成できます。LT3757/LT3757Aは内部の7.2V安定化電源から低電位側の外付けNチャネル・パワーMOSFETを駆動します。固定周波数の電流モード・アーキテクチャにより、広範囲の電源電圧や出力電圧にわたり安定動作が得られます。

LT3757/LT3757Aの動作周波数は、外付け抵抗を使用して100kHz～1MHz の範囲で設定可能で、SYNCピンを使用して外部クロックに同期することも可能です。動作電源電圧が最小2.9Vと低く、シャットダウン時の静止電流も少なく1μA未満なので、LT3757/LT3757Aはバッテリ駆動システムに最適です。

LT3757/LT3757Aはソフトスタート機能と周波数フォールドバック機能を備え、起動時や出力短絡時にインダクタ電流を制限します。LT3757Aは、LT3757と比較して負荷トランジェント性能が改善されています。


アプリケーション

  • 自動車用および産業用の昇圧、フライバック、SEPICおよび反転コンバータ
  • 通信機器の電源
  • 携帯電子機器
LT3757
LT3757A
昇圧、フライバック、SEPIC および反転コントローラ
LT3757/LT3757A Application Circuit LT3757/LT3757A Pin Configuration LT3757/LT3757A Pin Configuration LT3757/LT3757A Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 3

アプリケーション・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LT3757
  • LT3757A

LTpowerCAD 2

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT3757(SEPIC

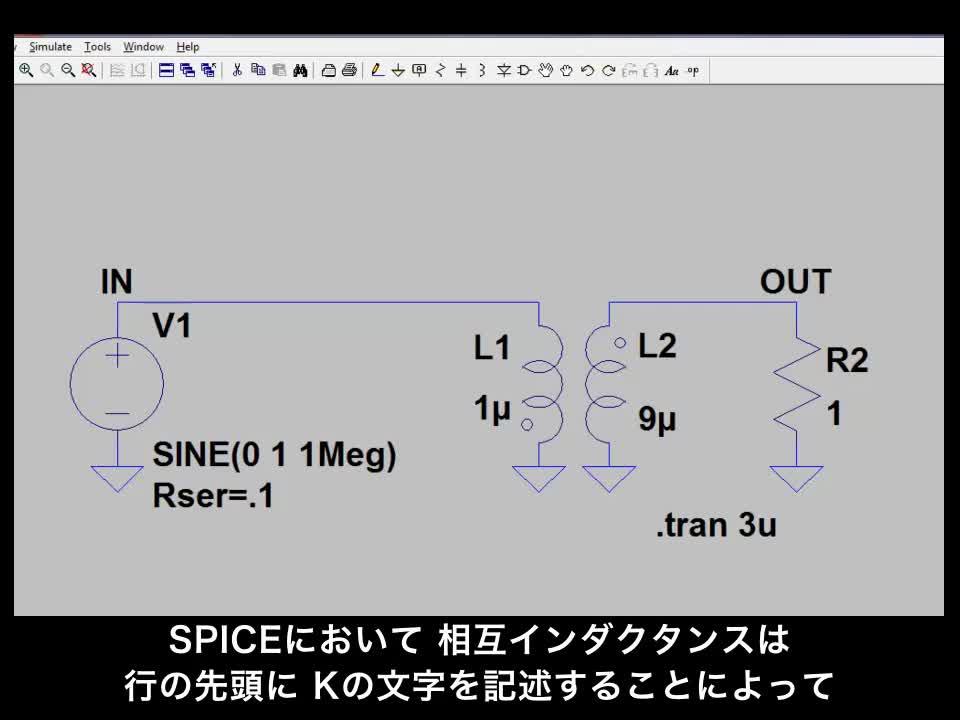

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
DC1547B

LT3757AEDD Boost Demo Board | Boost, 3.1V ≤ VIN ≤ 9V; VOUT = 12V at 1.5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1547B features the LT3757AEDD in a 400kHz BOOST converter circuit, designed for a 12V output from a 3.1V to 9V input voltage range.


The LT3757A operates over an input range of 2.9V to 40V, suitable for applications from single-cell lithium-ion battery portable electronics up to high voltage automotive and industrial power supplies. It also exhibits low shutdown quiescent current of 1μA, making them an ideal fit for battery-operated systems. Thanks to a novel FBX pin architecture, the LT3757A can be connected directly to a divider from either the positive output or the negative output to ground. The LT3757A has improved load transient performance compared to the LT3757.

eval board
schematic 3
DC1548A

LT3757EDD Inverting (CUK) Demo Board | 7V-28VIN; VOUT = −15V at 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1548A features the LT3757EDD in a 300kHz CUK converter circuit, designed for −15V output from a 7V to 28V input. The LT3757EDD operates over an input range of 2.9V to 40V, suitable for applications from single-cell lithium-ion battery portable electronics up to high voltage automotive and industrial power supplies. It also exhibits low shutdown quiescent current of 1μA, making them an ideal fit for battery-operated systems. Thanks to a novel FBX pin architecture, the LT3757EDD can be connected directly to a divider from either the positive output or the negative output to ground. It also packs many popular features such as soft-start, input undervoltage lockout, adjustable frequency and synchronization in a small 10-lead MSOP package or a 3mm × 3mm QFN package.

eval board
schematic 4
DC1341A

LT3757EDD SEPIC Demo Board | 4.5V-36Vin; Vout = 5V @ 3A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1341A features LT3757EDD in a 300kHz SEPIC converter circuit, designed for 5V output from a 4.5V to 36V input.


The LT3757EDD operates over an input range of 2.9V to 40V, suitable for applications from single-cell lithium- ion battery portable electronics up to high voltage automotive and industrial power supplies. It also exhibits low shutdown quiescent current of 1µA, making them an ideal fit for battery-operated systems. The IC integrates a high voltage, low dropout linear (LDO) regulator. Thanks to a novel FBX pin architecture, the LT3757EDD can be connected directly to a divider from either the positive output or the negative output to ground. They also pack many popular features such as soft-start, input undervoltage lockout, adjustable frequency and synchronization in a small 10-lead MSOP package or a 3mm × 3mm QFN package.

eval board
schematic 5
DC1341B

LT3757EDD SEPIC Demo Board | 4.5V ≤ VIN ≤ 36V; VOUT = 5V @ 3A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1341B features LT3757A in a 300kHz SEPIC converter circuit, designed for a 5V at 3A output from a 4.5V to 36V input voltage range.



eval board
schematic 6
schematic 7
schematic 8
schematic 9
AD-RPI-T1LPSE-SL

2-port 10BASE-T1L RPi-based PLCS/DCS/Field Switch with SPoE PSE

今すぐ購入 詳細を表示

機能と利点

  • Software-controlled power and data forwarding
  • Multiple SPoE classes
  • On-board 24V/54V power supply
  • External power supply option
  • On-board PSE controller
  • Compatible with Raspberry Pi 3+
  • Multiple USB power options
  • Serial Communication Classification Protocol (SCCP)-ready

製品詳細

The AD-RPI-T1LPSE-SL is a 10BASE-T1L MAC/PHY interface with Single Pair Power over Ethernet (SPoE), designed for developing field devices and applications on the Raspberry Pi platform. It functions as Power Sourcing Equipment (PSE), capable of delivering power to other devices over a 10BASE-T1L network.

The board can be powered via USB-C (M1, up to 20V) or through a Pluggable Terminal Block (P21, up to 60V). A synchronous step-down DC-DC converter supplies a regulated 5V to the Raspberry Pi.

The system supports SPoE Class 10–12 (nominal 24V) and Class 13–14 (nominal 55V), enabling flexible power configurations for various industrial and embedded applications.

Designed for use on the Raspberry Pi platform, the AD-RPI-T1LPSE-SL hardware features a 40-pin GPIO header and uses an extended version of the standard HAT.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things

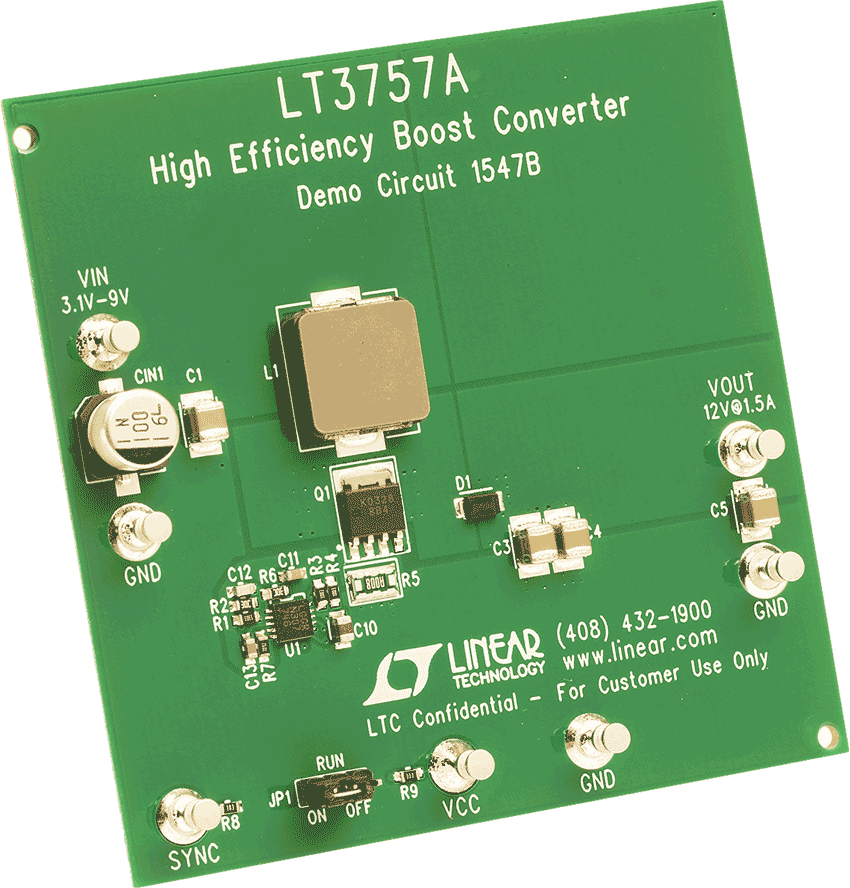

DC1547B
LT3757AEDD Boost Demo Board | Boost, 3.1V ≤ VIN ≤ 9V; VOUT = 12V at 1.5A

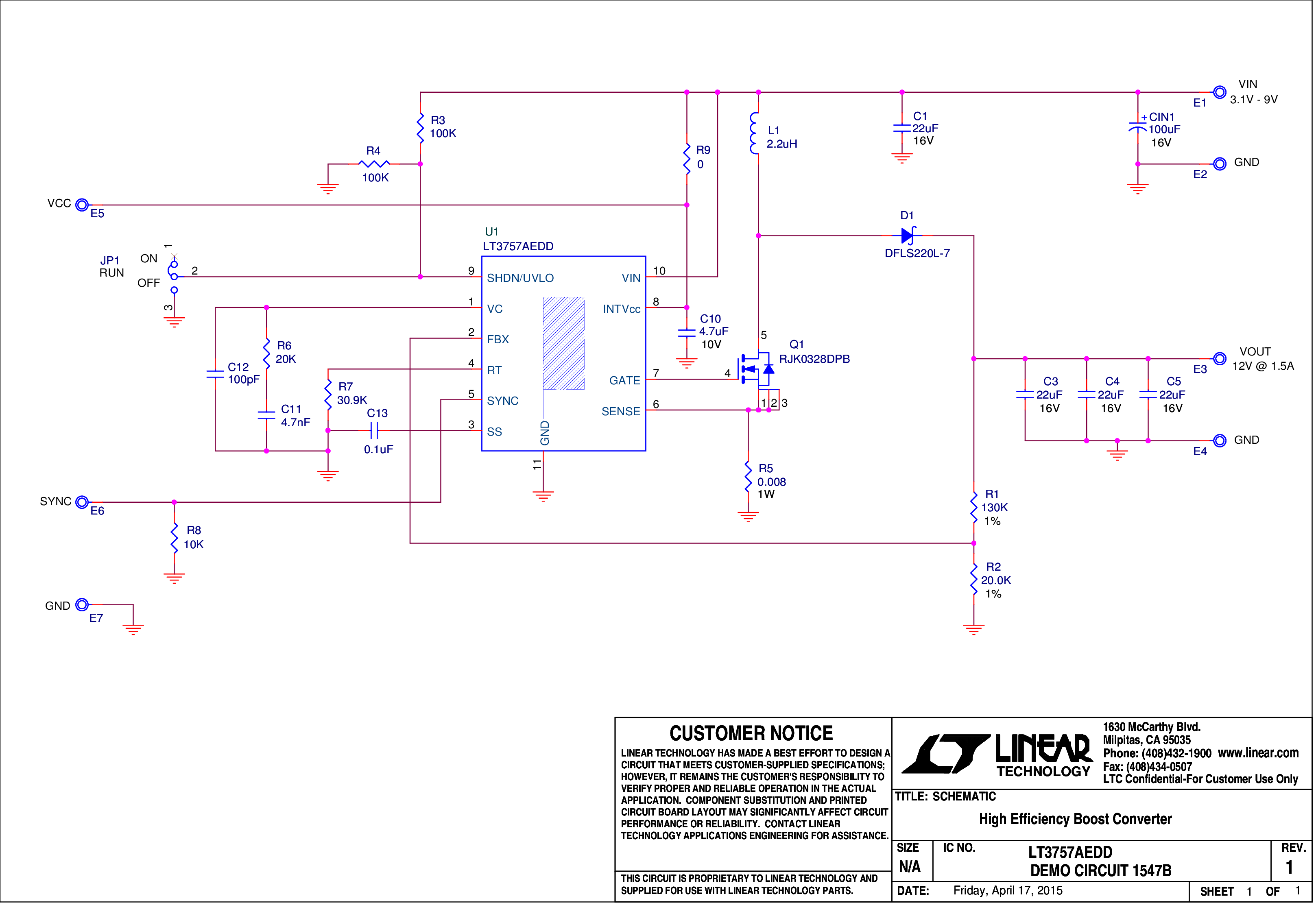

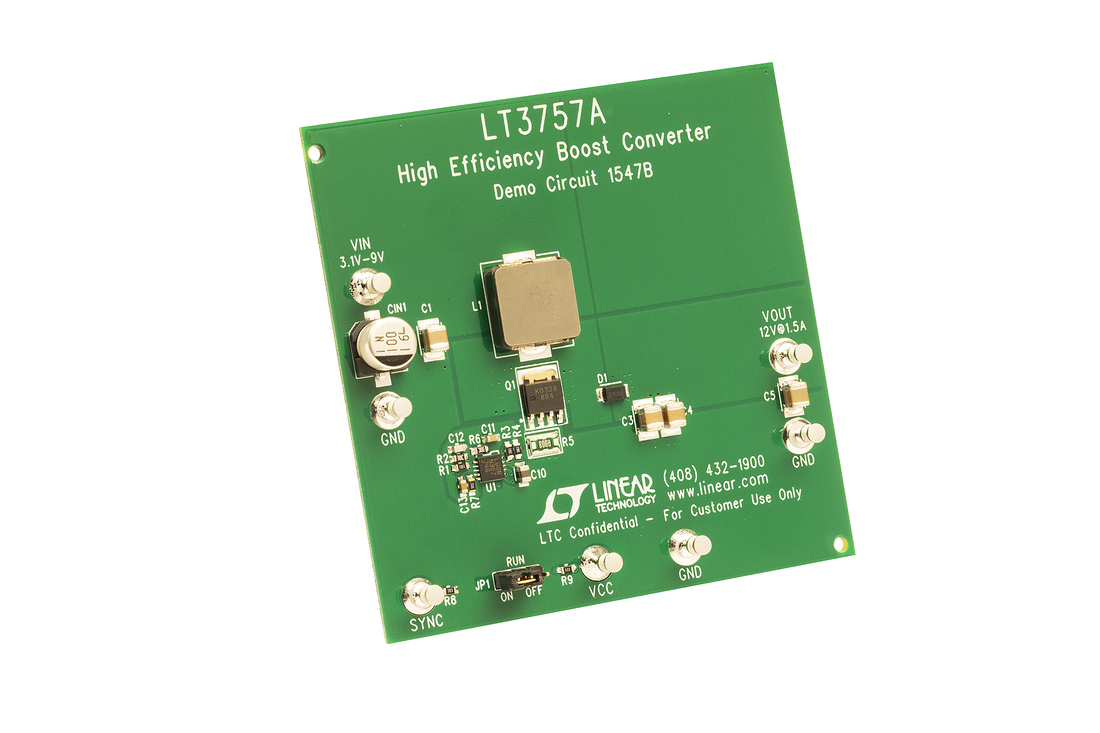

DC1547B Demo Board DC1547B - Schematic
DC1548A
LT3757EDD Inverting (CUK) Demo Board | 7V-28VIN; VOUT = −15V at 1A

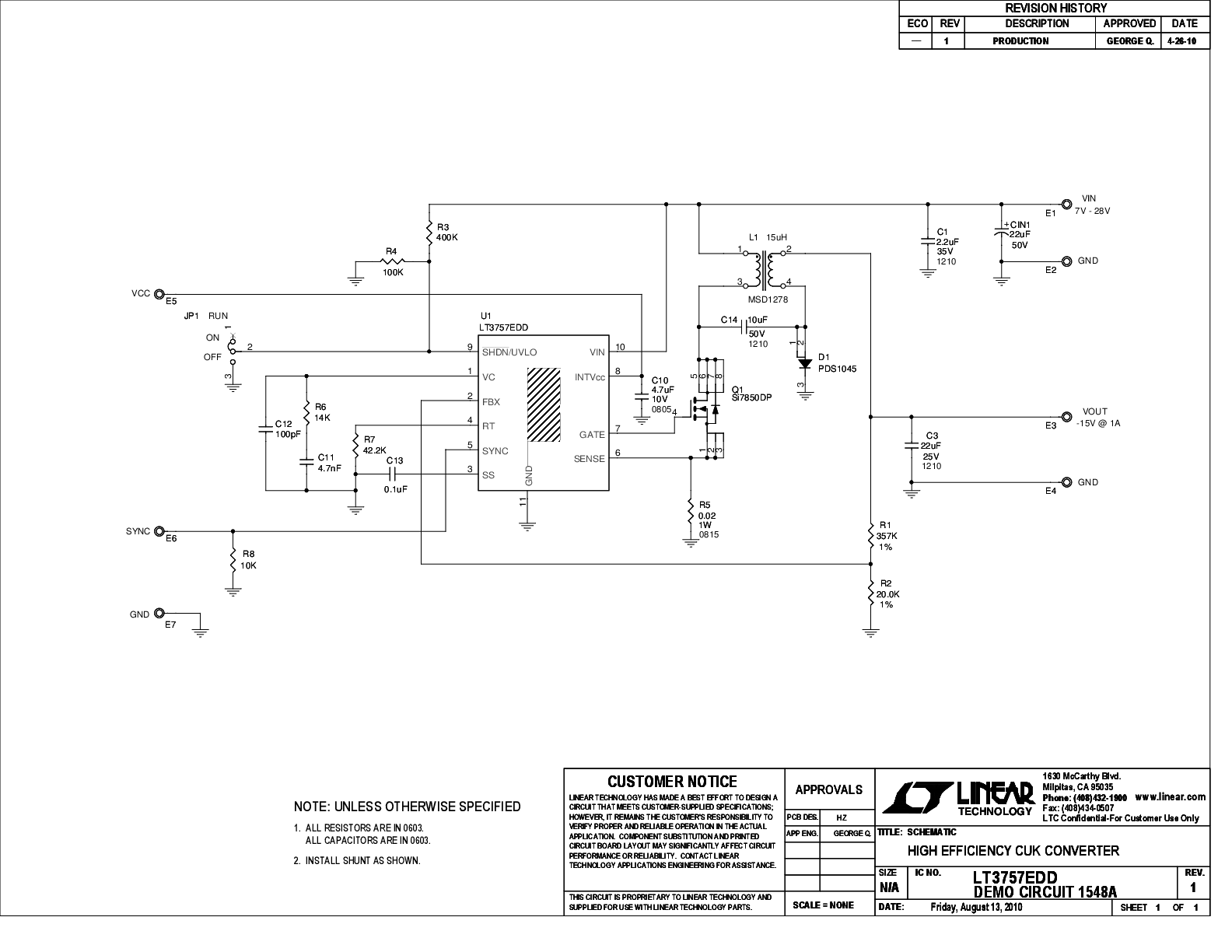

DC1548A - Schematic
DC1341A
LT3757EDD SEPIC Demo Board | 4.5V-36Vin; Vout = 5V @ 3A

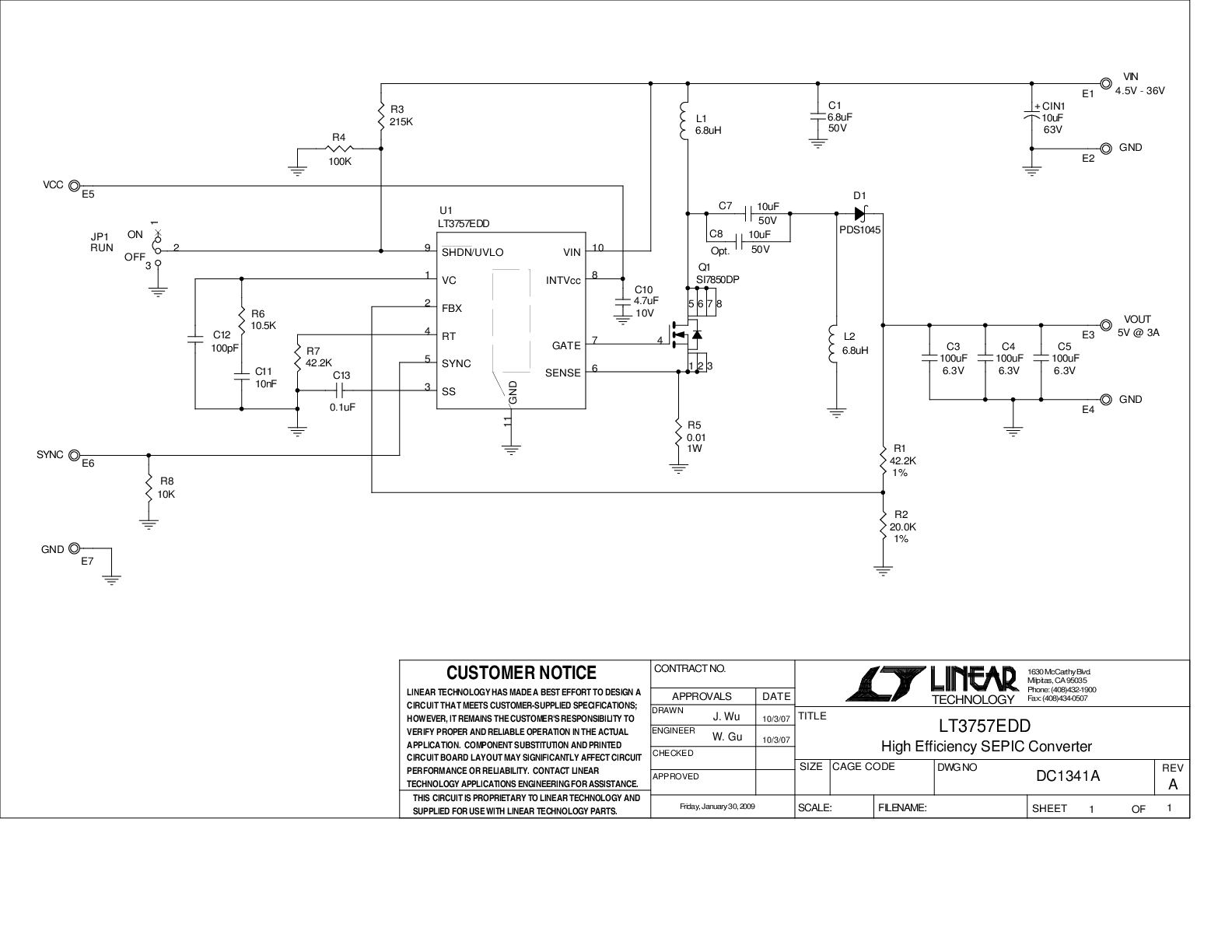

DC1341A - Schematic

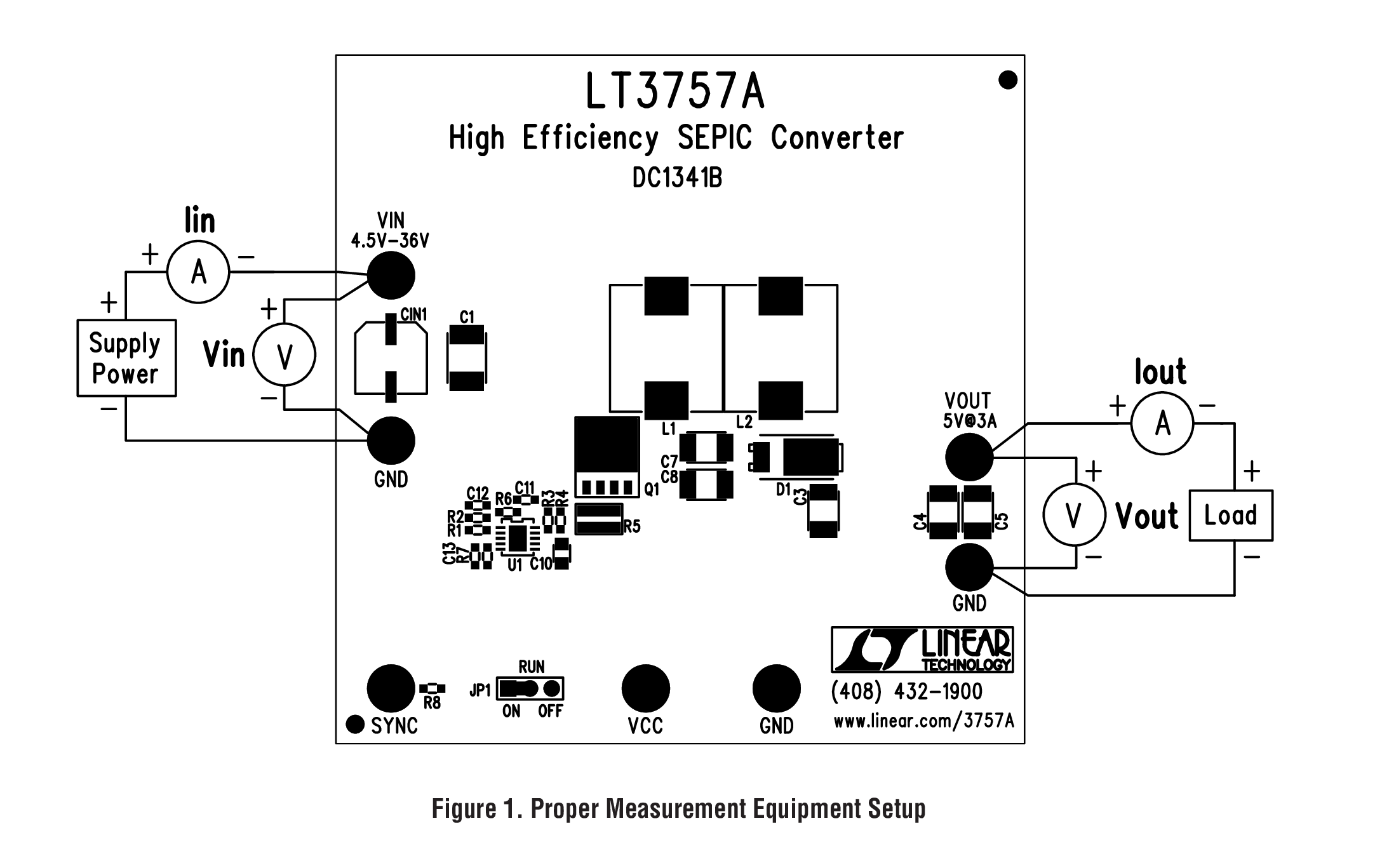

DC1341B
LT3757EDD SEPIC Demo Board | 4.5V ≤ VIN ≤ 36V; VOUT = 5V @ 3A
DC1341B
AD-RPI-T1LPSE-SL
2-port 10BASE-T1L RPi-based PLCS/DCS/Field Switch with SPoE PSE
AD-RPI-T1LPSE-SL Evaluation Board Angle View AD-RPI-T1LPSE-SL Evaluation Board Top View AD-RPI-T1LPSE-SL Evaluation Board Bottom View AD-RPI-T1LPSE-SL Block Diagram
