LT3753

アクティブ・クランプ同期整流式フォワード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.83
特長
  • 入力電圧範囲:8.5V~100V
  • プログラム可能なボルト秒クランプ
  • 高効率制御:アクティブ・クランプ、同期整流、プログラム可能な遅延
  • 短絡(一時中断モード)時の過電流保護
  • プログラム可能なソフトスタート/ストップ
  • ヒステリシスを備えたプログラム可能なOVLOおよびUVLO
  • プログラム可能な周波数(100kHz~500kHz)
  • 外部クロックに同期可能
製品概要
show more Icon

LT3753は、アクティブ・クランプのフォワード型コンバータ構成向けに最適化された電流モードPWMコントローラで、動作入力電圧は最大100Vです。

プログラム可能なボルト秒クランプ回路により、1次側スイッチのデューティ・サイクルを50%より高くすることができるので、利用率の高いスイッチ、トランス、整流器に対応できます。アクティブ・クランプ制御により、スイッチ電圧のストレスが減少し、効率が向上します。2次側の同期整流を制御するための同期出力を備えています。

LT3753は、高電圧用のピン間隔にするためにピンが欠損している38ピンのプラスチックTSSOPパッケージで供給されます。


アプリケーション

  • 産業用、自動車用、および軍用システム
  • 48V通信機器用絶縁型電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

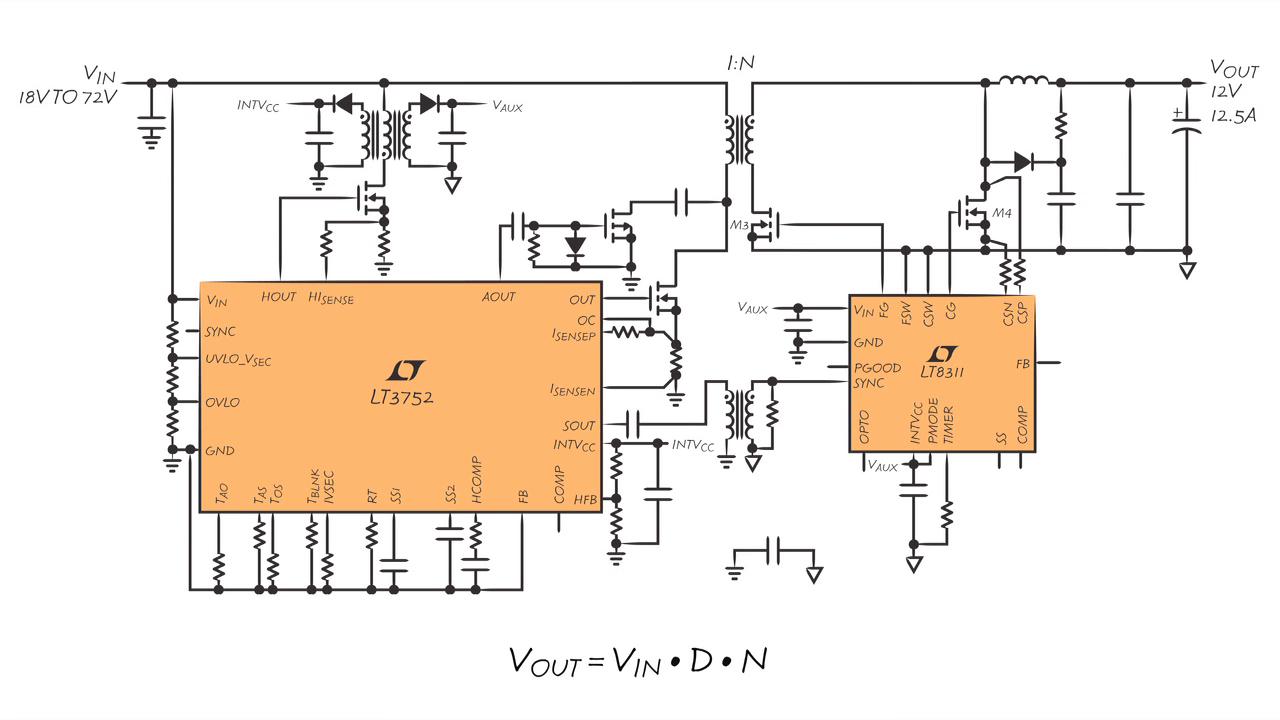

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3753EFE#PBF
  • HTML
  • HTML
LT3753EFE#TRPBF
  • HTML
  • HTML
LT3753HFE#PBF
  • HTML
  • HTML
LT3753HFE#TRPBF
  • HTML
  • HTML
LT3753IFE#PBF
  • HTML
  • HTML
LT3753IFE#TRPBF
  • HTML
  • HTML
LT3753MPFE#PBF
  • HTML
  • HTML
LT3753MPFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3753EFE#PBF

製造中

LT3753EFE#TRPBF

製造中

LT3753HFE#PBF

製造中

LT3753HFE#TRPBF

製造中

LT3753IFE#PBF

製造中

LT3753IFE#TRPBF

製造中

LT3753MPFE#PBF

製造中

LT3753MPFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3753EFE#PBF

製造中

LT3753EFE#TRPBF

製造中

LT3753HFE#PBF

製造中

LT3753HFE#TRPBF

製造中

LT3753IFE#PBF

製造中

LT3753IFE#TRPBF

製造中

LT3753MPFE#PBF

製造中

LT3753MPFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

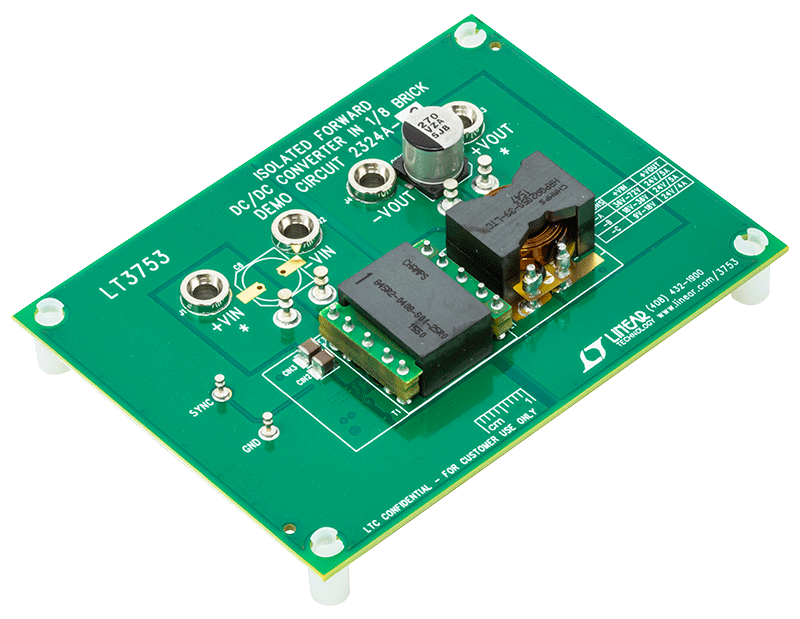

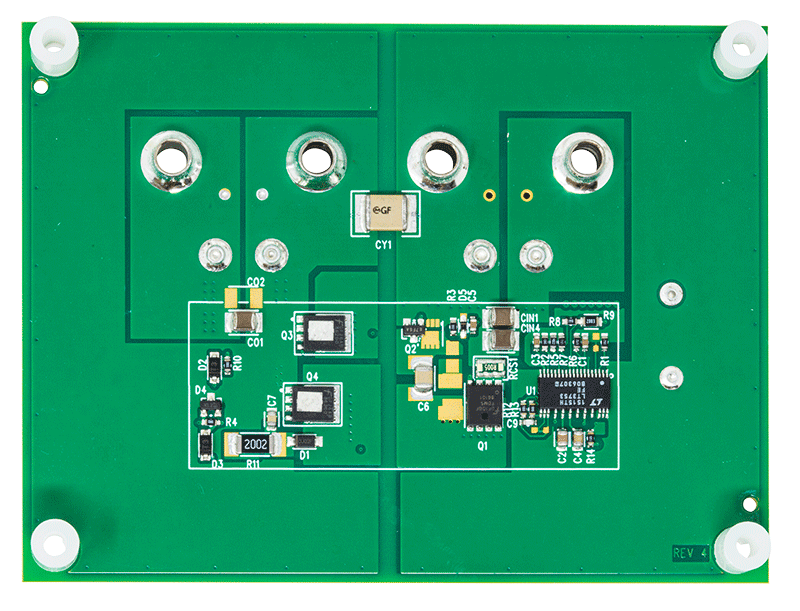

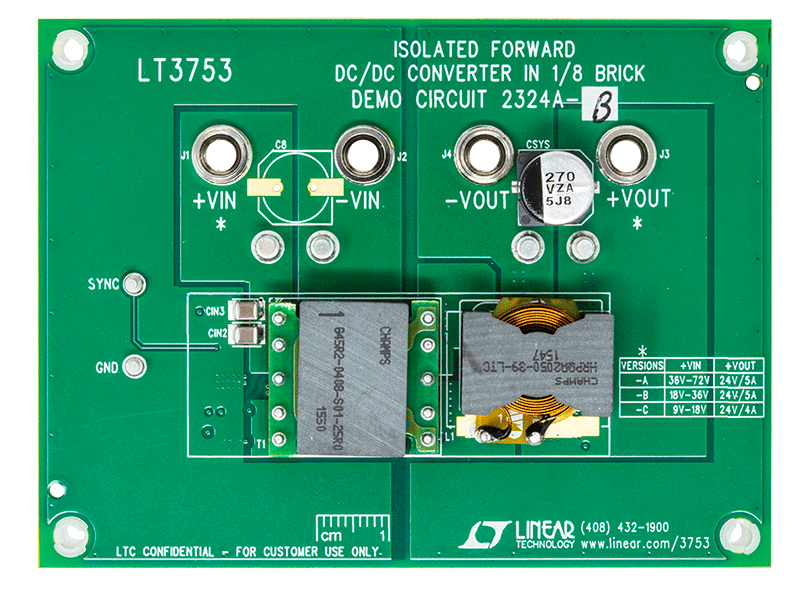

DC2324A-B

LT3753EFE Demo Board | Isolated Forward Converter, 18V ≤ VIN ≤ 36V; VOUT = 24V @ 5A

zoom

DC2324A-B

LT3753EFE Demo Board | Isolated Forward Converter, 18V ≤ VIN ≤ 36V; VOUT = 24V @ 5A

LT3753EFE Demo Board | Isolated Forward Converter, 18V ≤ VIN ≤ 36V; VOUT = 24V @ 5A

製品の詳細

Demonstration circuits 2324A-A, 2324A-B, and 2324A-C are active clamp forward converters with synchronous rectification featuring the LT3753.


These circuits were designed to demonstrate the high level of performance, efficiency and small solution size attainable using this part. They operate at 240kHz. The DC2324A-A produces a 24V/5A output from an input voltage range of 36V to 72V. The DC2324A-B produces a 24V/5A output from an input voltage range of 18V to 36V. The DC2324A-C produces a 24V/4A output from an input voltage range of 9V to 18V, making it suitable for telecom, industrial and other isolated power supply applications. They all have an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94% (exceeding 95% for the DC2324A-A and DC2324A-B).

reference details image

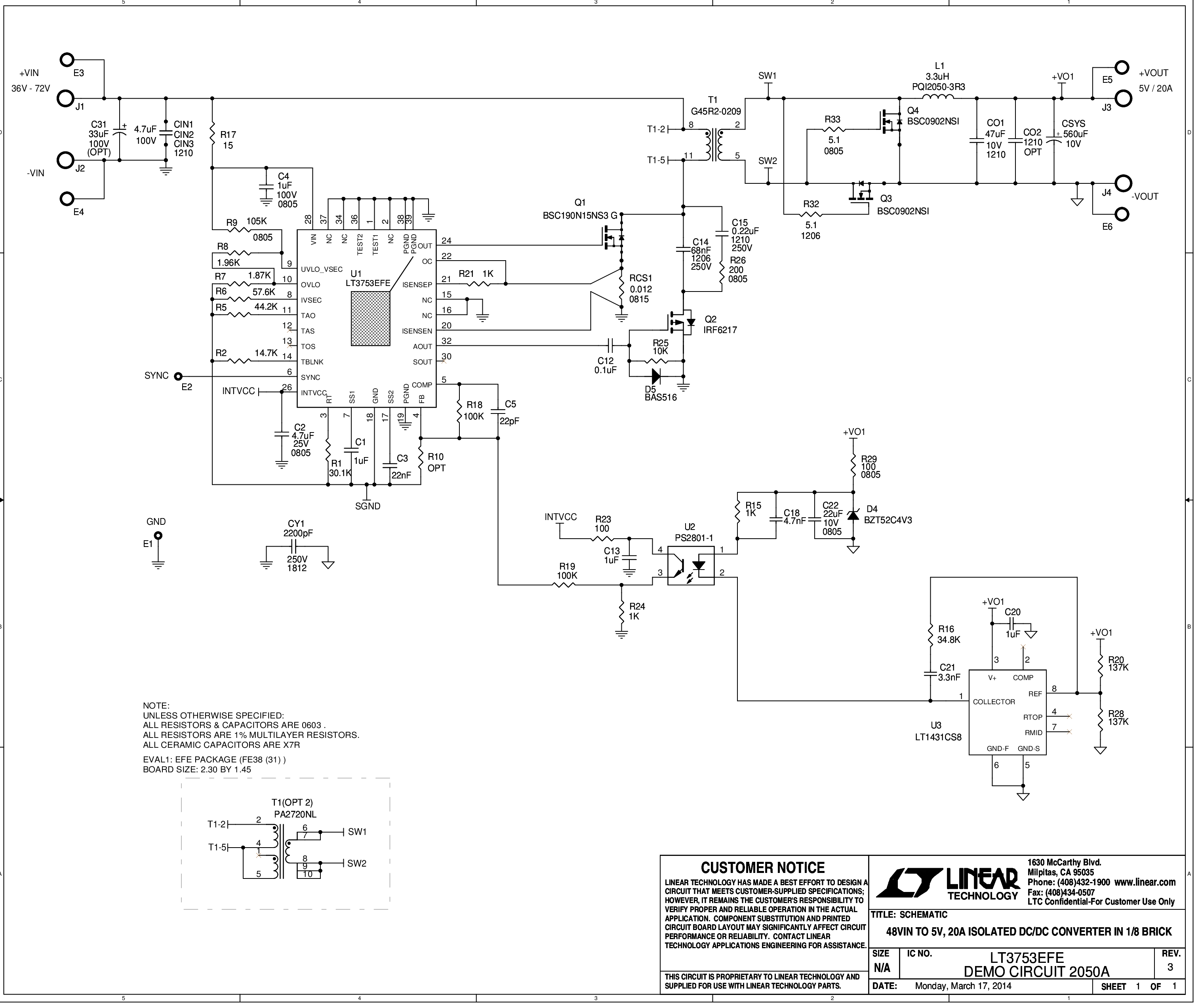

DC2050A

LT3753EFE Isolated Demo Board | Synchronous Forward Controller with Active Clamp, 36V ≤ VIN ≤ 72V; VOUT = 5V @ 20A

zoom

DC2050A

LT3753EFE Isolated Demo Board | Synchronous Forward Controller with Active Clamp, 36V ≤ VIN ≤ 72V; VOUT = 5V @ 20A

LT3753EFE Isolated Demo Board | Synchronous Forward Controller with Active Clamp, 36V ≤ VIN ≤ 72V; VOUT = 5V @ 20A

製品の詳細

Demonstration circuit 2050A is an active clamp forward converter with synchronous rectification featuring the LT3753. This circuit was designed to demonstrate the high level of performance, efficiency, and small solution size attainable using this part. It operates at 250kHz and produces a regulated 5V, 20A output from an input voltage range of 36V to 72V: suitable for telecom, industrial, and other applications. It has an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94%.

reference details image

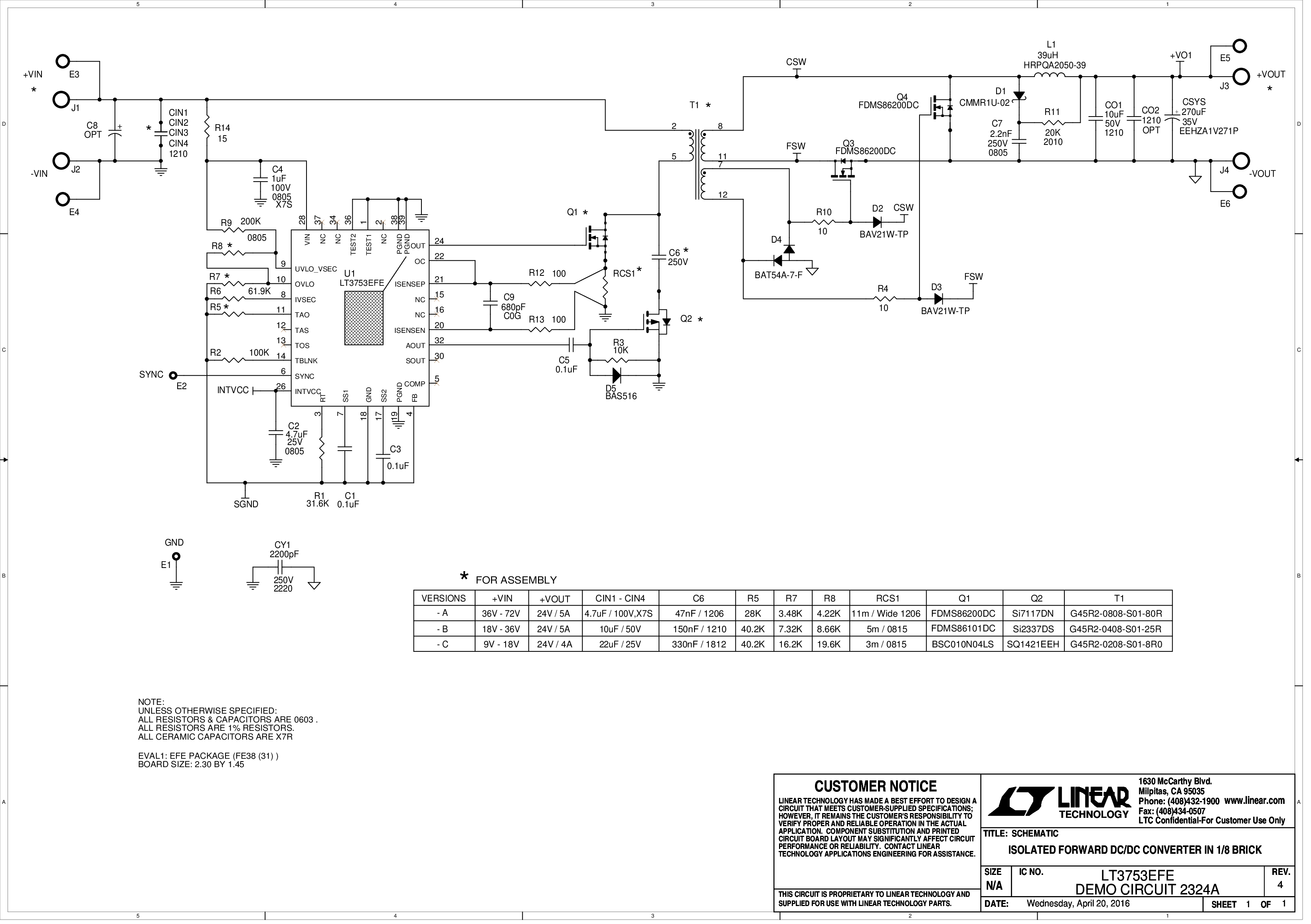

DC2324A-A

LT3753EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 24V @ 5A

zoom

DC2324A-A

LT3753EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 24V @ 5A

LT3753EFE Demo Board | Isolated Forward Converter, 36V ≤ VIN ≤ 72V; VOUT = 24V @ 5A

製品の詳細

Demonstration circuits 2324A-A, 2324A-B, and 2324A-C are active clamp forward converters with synchronous rectification featuring the LT3753.


These circuits were designed to demonstrate the high level of performance, efficiency and small solution size attainable using this part. They operate at 240kHz. The DC2324A-A produces a 24V/5A output from an input voltage range of 36V to 72V. The DC2324A-B produces a 24V/5A output from an input voltage range of 18V to 36V. The DC2324A-C produces a 24V/4A output from an input voltage range of 9V to 18V, making it suitable for telecom, industrial and other isolated power supply applications. They all have an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94% (exceeding 95% for the DC2324A-A and DC2324A-B).

reference details image

DC2324A-C

LT3753EFE Isolated Demo Board | Sync Forward Controller with Active Clamp, 9V ≤ VIN ≤ 18V; VOUT = 24V @ 4A

zoom

DC2324A-C

LT3753EFE Isolated Demo Board | Sync Forward Controller with Active Clamp, 9V ≤ VIN ≤ 18V; VOUT = 24V @ 4A

LT3753EFE Isolated Demo Board | Sync Forward Controller with Active Clamp, 9V ≤ VIN ≤ 18V; VOUT = 24V @ 4A

製品の詳細

Demonstration circuits 2324A-A, 2324A-B, and 2324A-C are active clamp forward converters with synchronous rectification featuring the LT3753.


These circuits were designed to demonstrate the high level of performance, efficiency and small solution size attainable using this part. They operate at 240kHz. The DC2324A-A produces a 24V/5A output from an input voltage range of 36V to 72V. The DC2324A-B produces a 24V/5A output from an input voltage range of 18V to 36V. The DC2324A-C produces a 24V/4A output from an input voltage range of 9V to 18V, making it suitable for telecom, industrial and other isolated power supply applications. They all have an eighth-brick footprint area. Synchronous rectification helps to attain efficiency exceeding 94% (exceeding 95% for the DC2324A-A and DC2324A-B).





reference details image

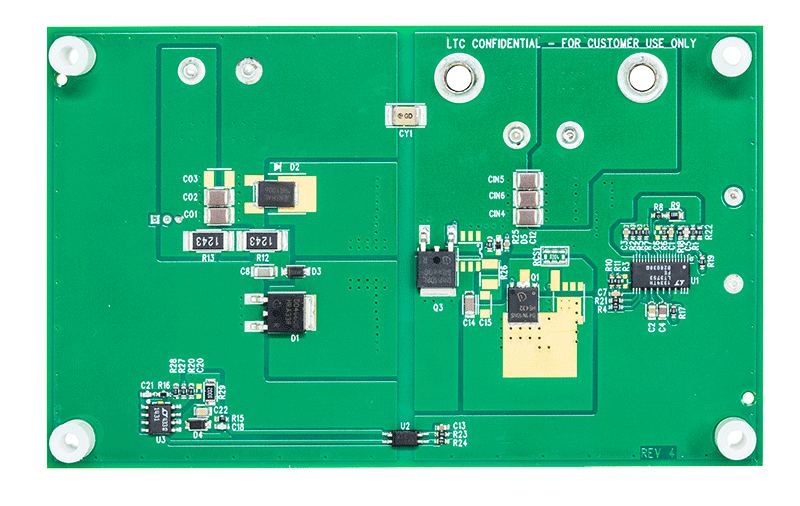

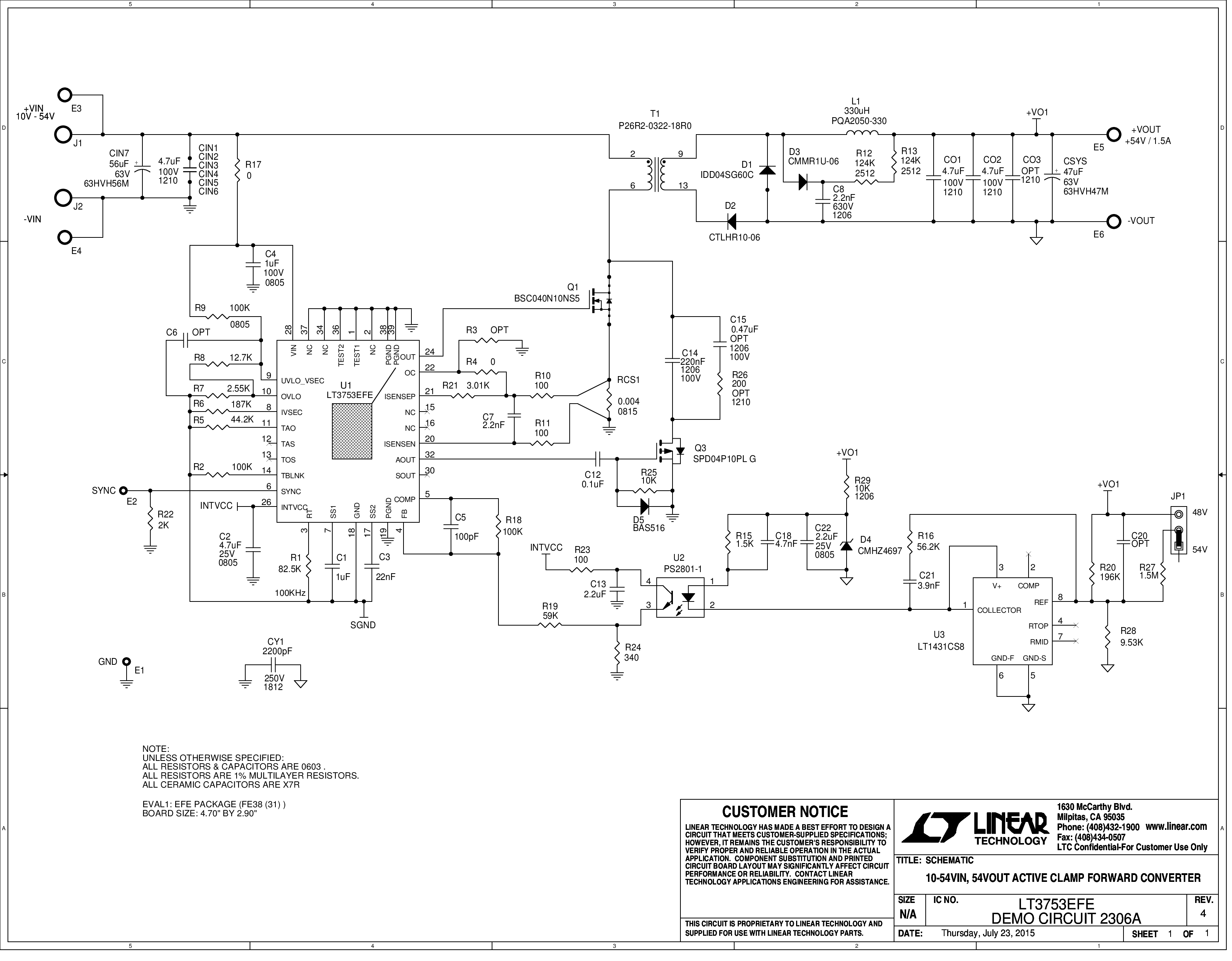

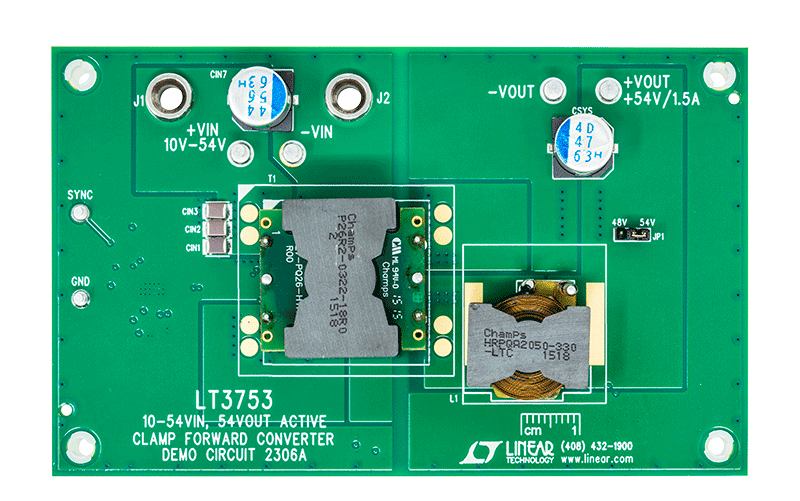

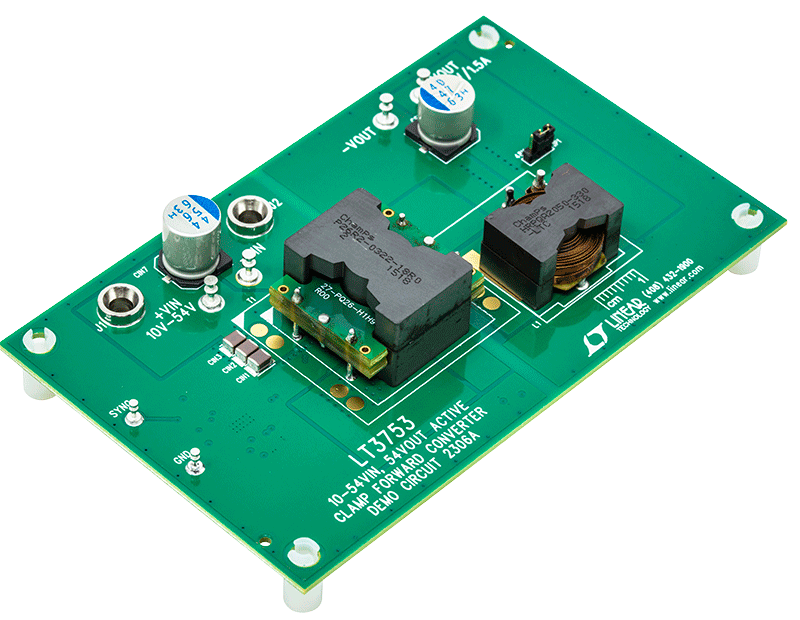

DC2306A

LT3753EFE Isolated Demo Board | Forward Converter, 10V ≤ VIN ≤ 54V; VOUT = 48V or 54V (Jumper Selectable) @ 1.5A

zoom

DC2306A

LT3753EFE Isolated Demo Board | Forward Converter, 10V ≤ VIN ≤ 54V; VOUT = 48V or 54V (Jumper Selectable) @ 1.5A

LT3753EFE Isolated Demo Board | Forward Converter, 10V ≤ VIN ≤ 54V; VOUT = 48V or 54V (Jumper Selectable) @ 1.5A

製品の詳細

Demonstration circuit 2306A is an active clamp forward converter featuring the LT3753.


This circuit was designed to demonstrate the high level of performance and efficiency that can be attained with the LT3753. It operates at 100kHz and produces a regulated 54V, 1.5A output from a wide input voltage range of 10V to 54V, making it suitable for telecom, industrial, and other applications. The output voltage of this circuit is jumper selectable between 54V and 48V.





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
