製品概要
機能と利点
- 3000:1の調光範囲で一定の色を供給するTrue Color PWM™
- 広い入力電圧範囲：4V～36V動作、最大40V
- 高精度かつ調整可能なLED電流制御：50mA～1.5A
- ハイサイド電流センスにより、カソードをグランド持続にしたLED動作が可能
- オープンLED(LT3475)、短絡回路保護
- LT3475-1はLEDストリングスが最大25V
- 高精度かつ調整可能なスイッチング周波数：200kHz～2MHz
- 位相をずらしたスイッチングにより、リップルを低減
- 小型のインダクタやセラミック・コンデンサを使用

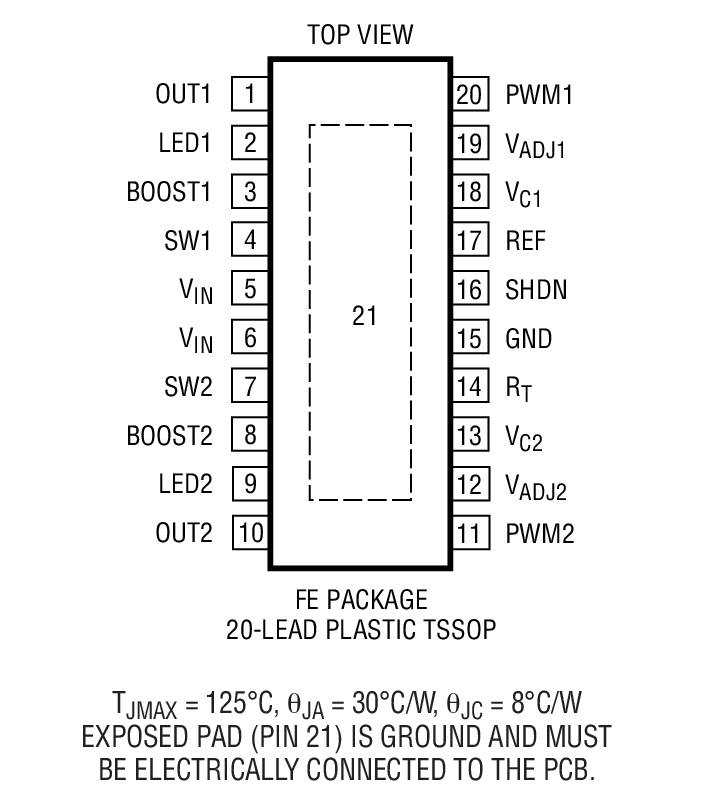

- 熱特性が改善されたコンパクトな20ピンTSSOP表面実装パッケージ

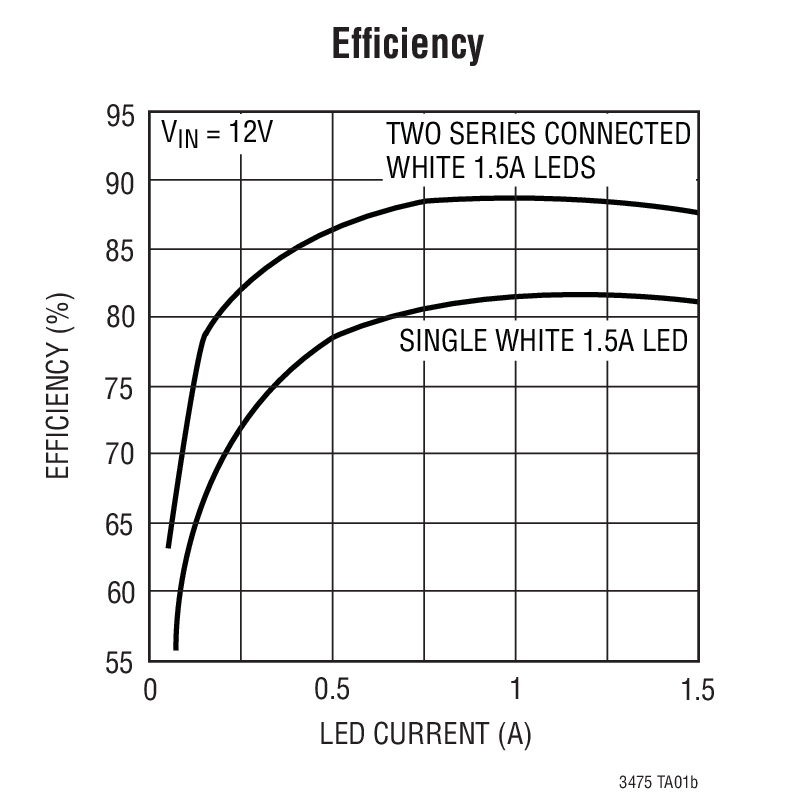

製品概要

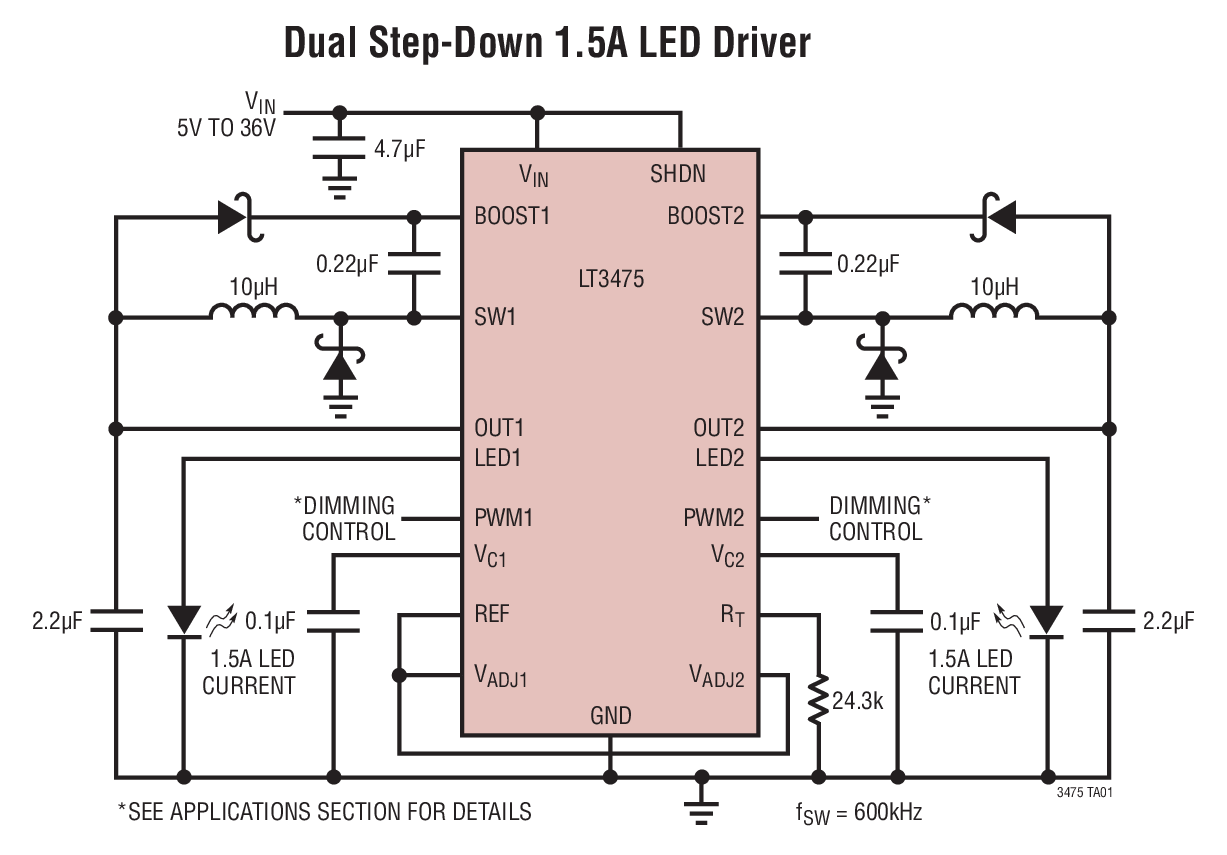

LT3475は、定電流源として動作するように設計されたデュアル降圧DC/DCコンバータです。内蔵のセンス抵抗によって出力電流をモニタし、正確な電流安定化が可能なので、高電流LEDのドライブに最適です。ハイサイド電流センスにより、カソードをグランド持続にしたLED動作が可能です。50mA～1.5Aの広い電流範囲にわたって高い出力電流精度が維持されるので、広い調光範囲が可能です。独自のPWM回路により3000:1の調光範囲が可能なため、LED電流の調光に通常伴うカラーシフトを防止します。
高いスイッチング周波数にはいくつかの利点があり、小型のインダクタやセラミック･コンデンサを使用可能にします。LT3475の20ピンTSSOP表面実装パッケージに小型インダクタを組み合わせることにより、代替ソリューションに比べてスペースとコストを削減します。固定スイッチング周波数と低インピーダンスのセラミック･コンデンサにより、出力リップルが低く予測可能です。
LT3475は入力電圧範囲が4V～36Vで、広範な電源を安定化します。電流モードPWMアーキテクチャにより、高速過渡応答とサイクルごとの電流制限を実現します。周波数フォールドバックとサーマル･シャットダウンにより、さらなる保護を提供します。
アプリケーション
- 自動車およびアビオニクス照明
- 建築の細部照明
- ディスプレイのバックライト
- 定電流源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R518 Reliability Data3/26/2018
-

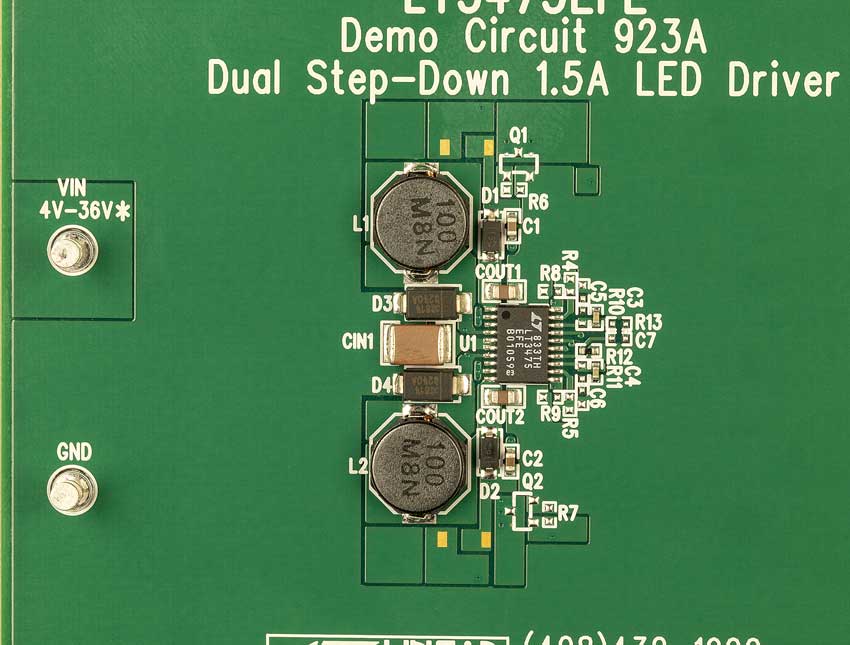

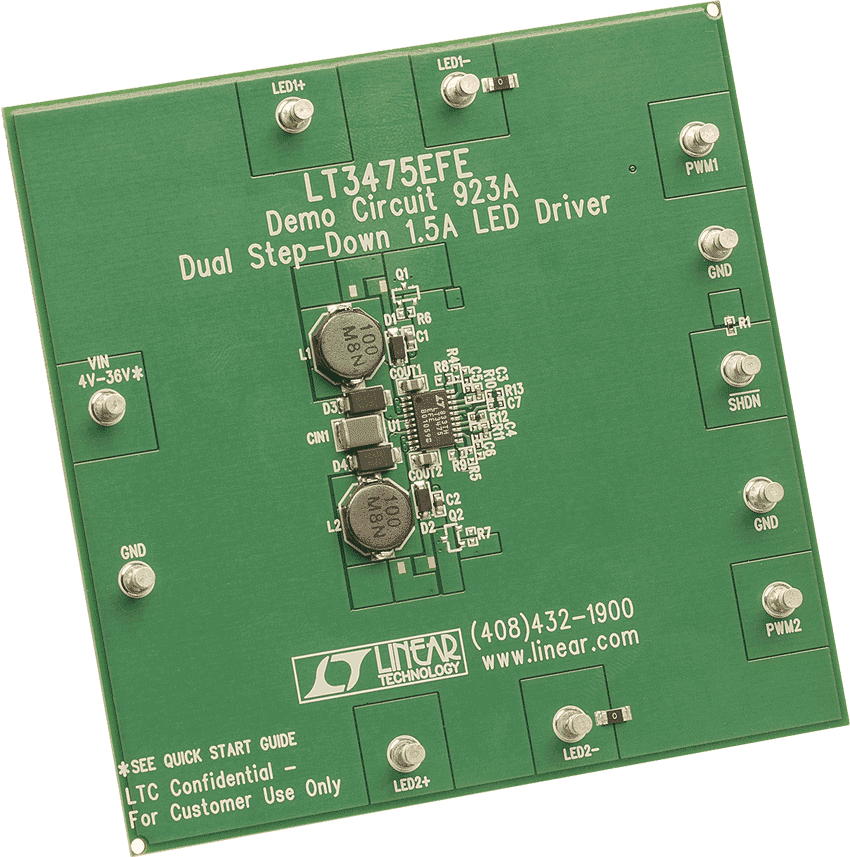

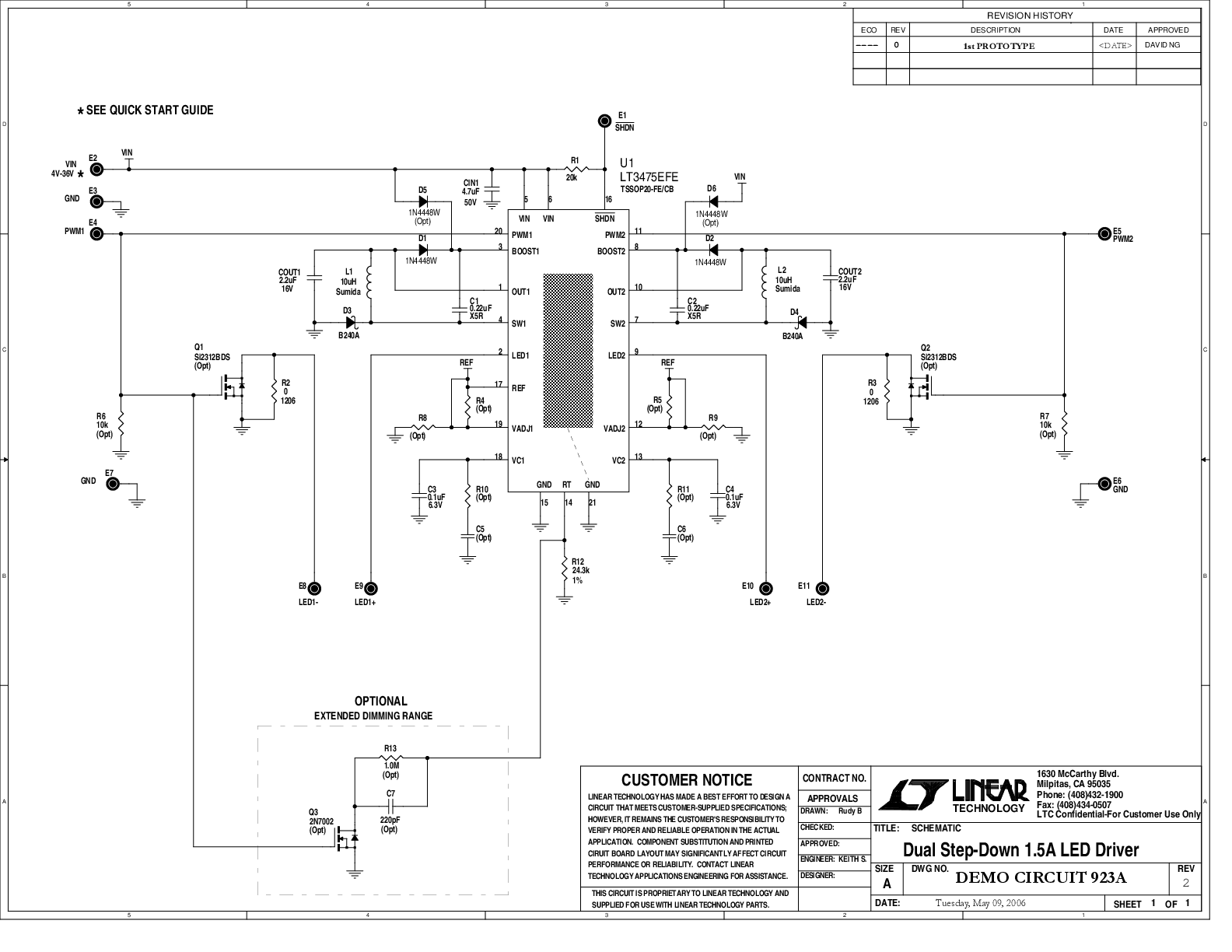

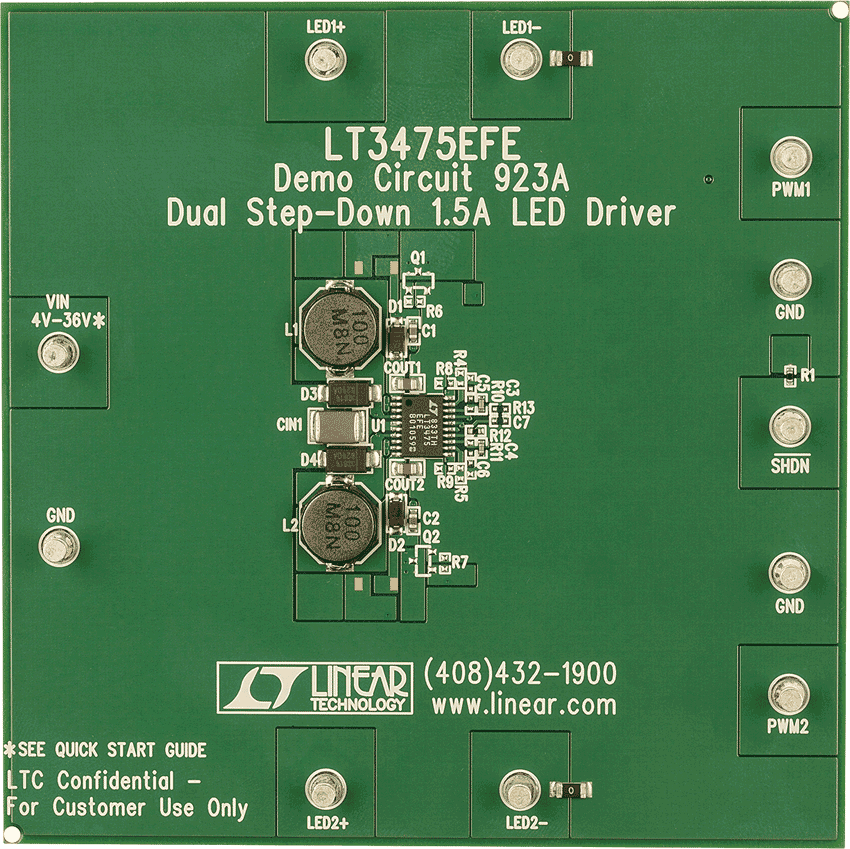

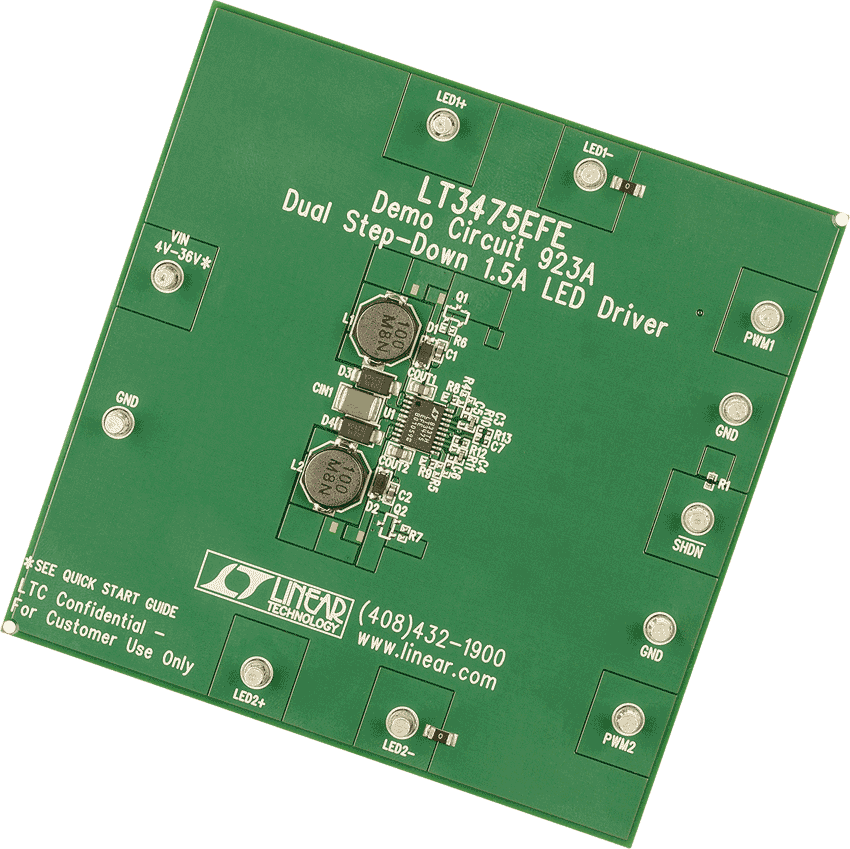

DC923A - Demo Manual9/24/2009
-

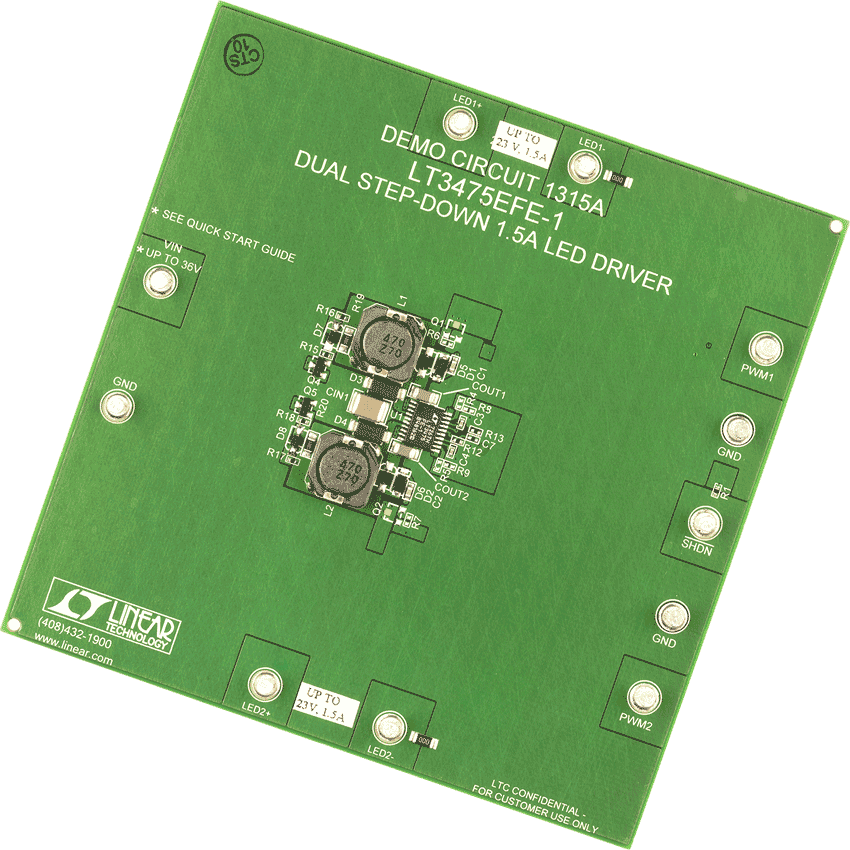

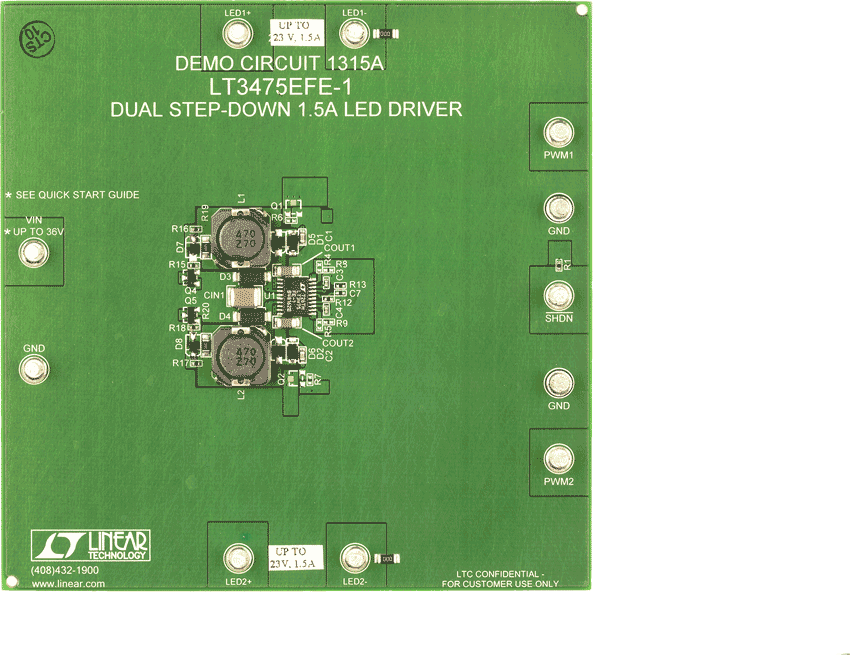

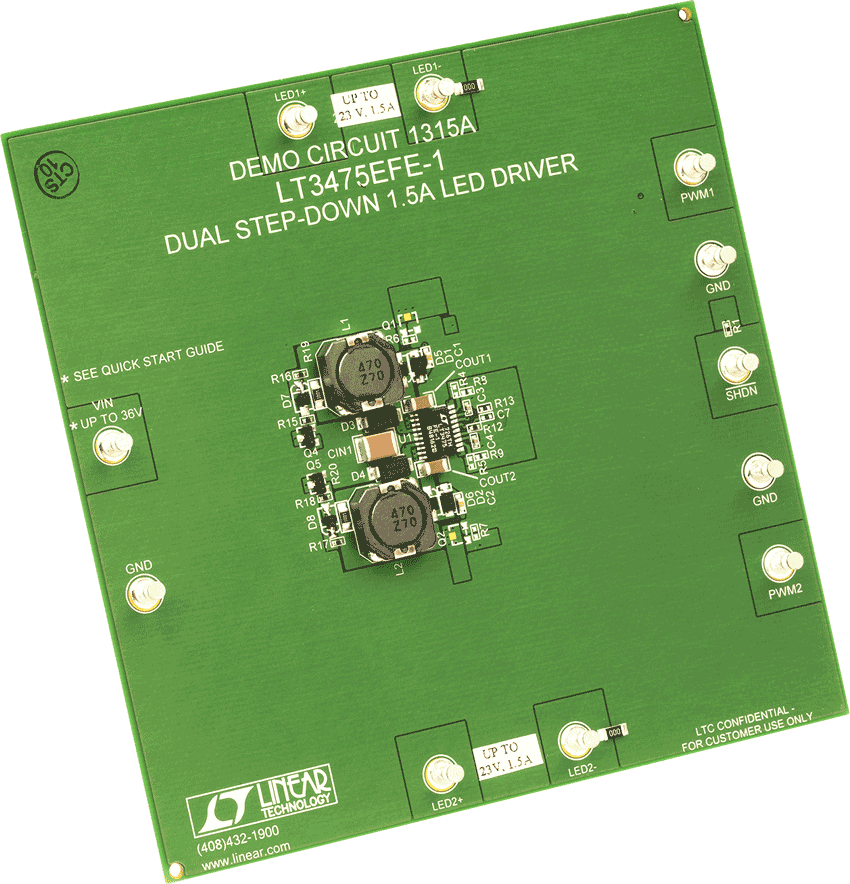

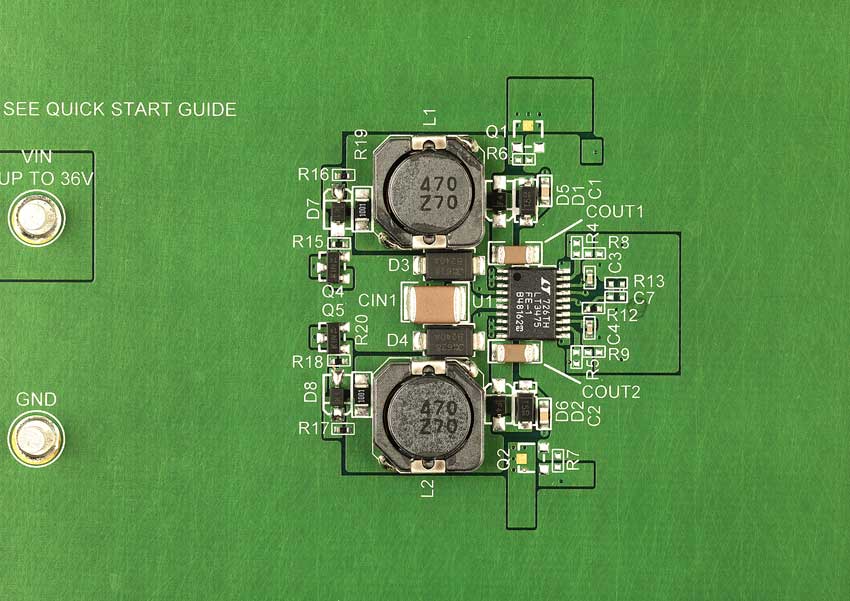

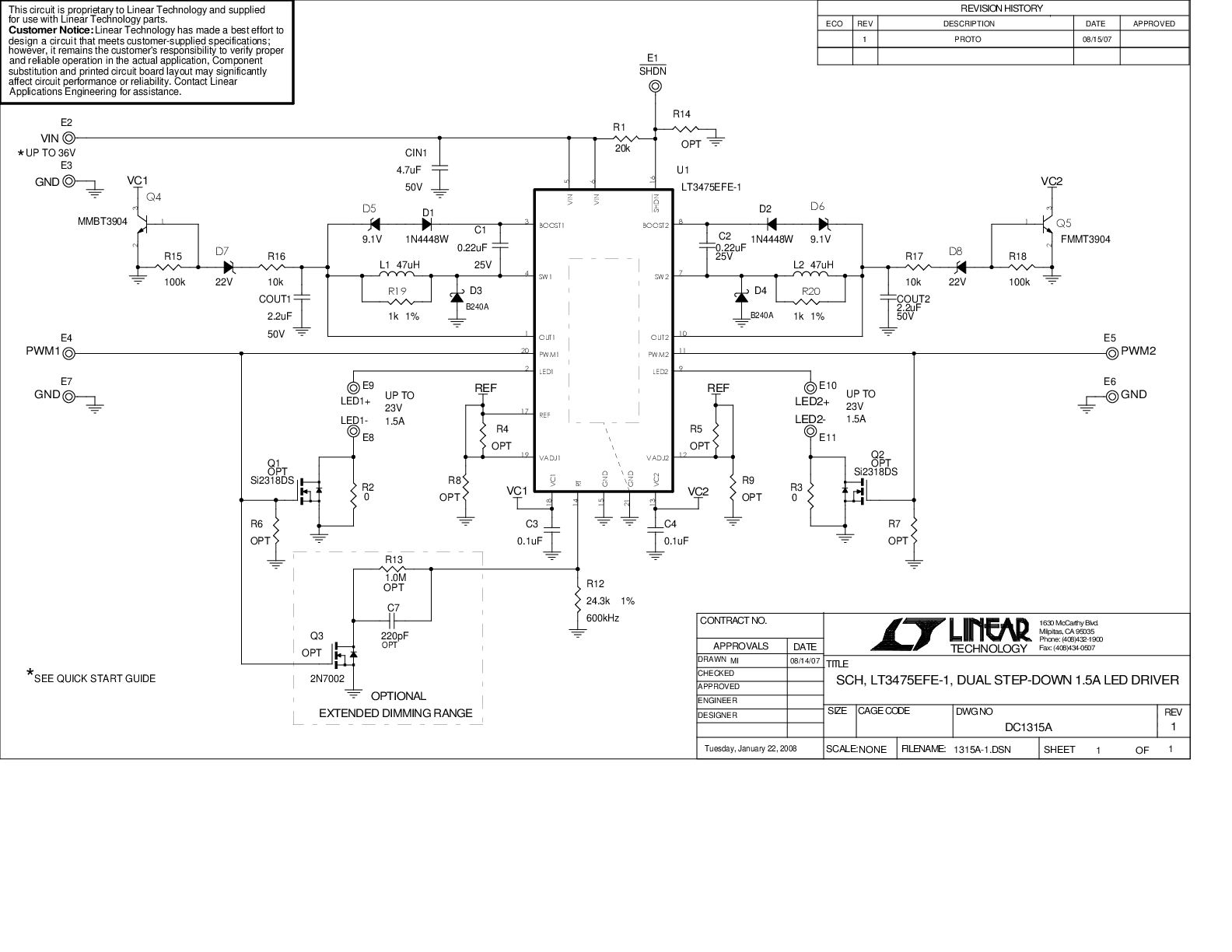

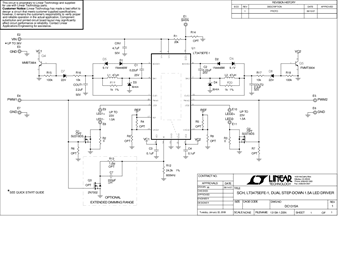

DC1315A - Demo Manual9/24/2009
-
DN392 - ハイパワーLEDをドライブする高電圧降圧コンバータ9/5/2006
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3475
LT3475-1
おすすめ製品
LT3475 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3475EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475EFE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475EFE-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475IFE-1#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT3475IFE-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R518 Reliability Data |
