LT3063

新規設計に推奨

出力放電回路を内蔵した45V入力、マイクロパワー、低ノイズ200mA LDO

データシート
製品セレクション・テーブル
製品モデル
32
1Ku当たりの価格
最低価格：$2.02
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：1.6V～45V
  • 出力電流：200mA
  • 出力放電機能
  • 静止電流：45μA
  • ドロップアウト電圧：300mV
  • 低ノイズ：30μVRMS（10Hz～100kHz）
  • 可変出力（VREF = 600mV）
  • 出力の許容誤差：負荷、入力、温度の全範囲で±2%
  • 1個のコンデンサでリファレンスをソフトスタートさせ、出力ノイズを低減
  • シャットダウン電流：3μA未満
  • バッテリ逆接続に対する保護
  • 電流制限フォールドバックと過熱制限保護

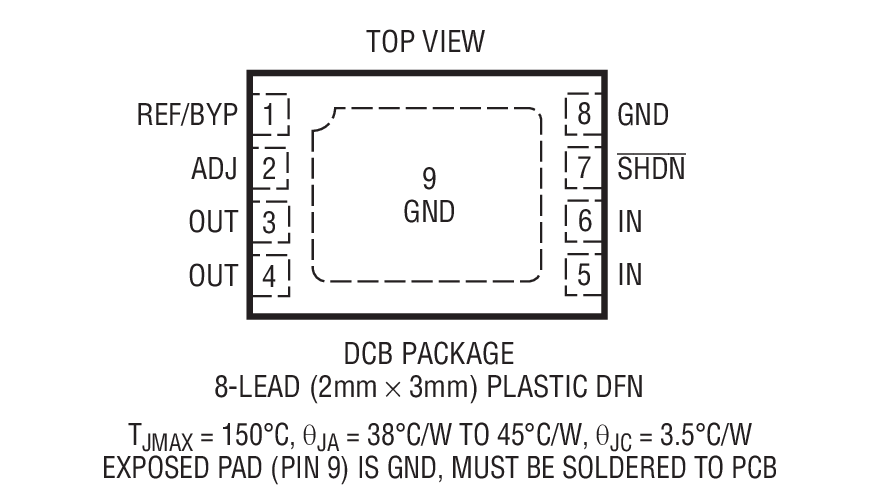

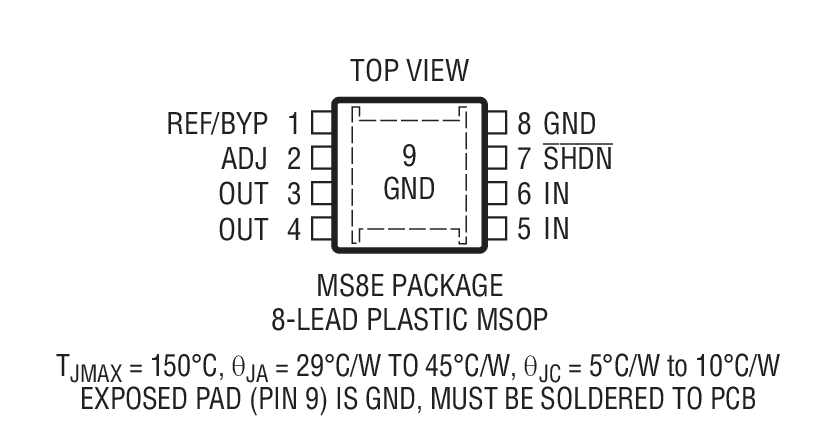

  • 2mm × 3mmの8ピンDFNパッケージおよびMSOPパッケージ
LT3063
出力放電回路を内蔵した45V入力、マイクロパワー、低ノイズ200mA LDO

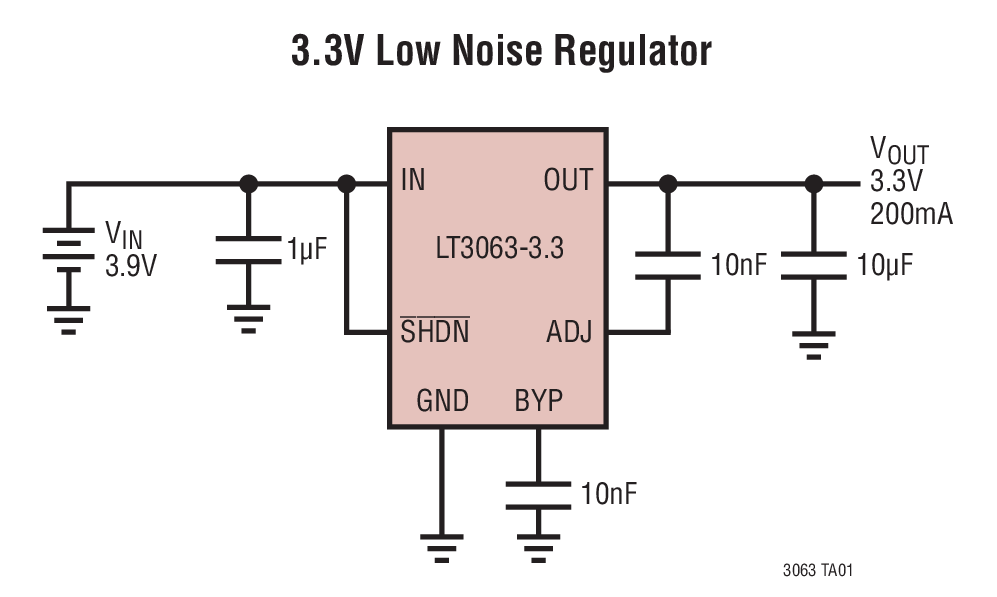

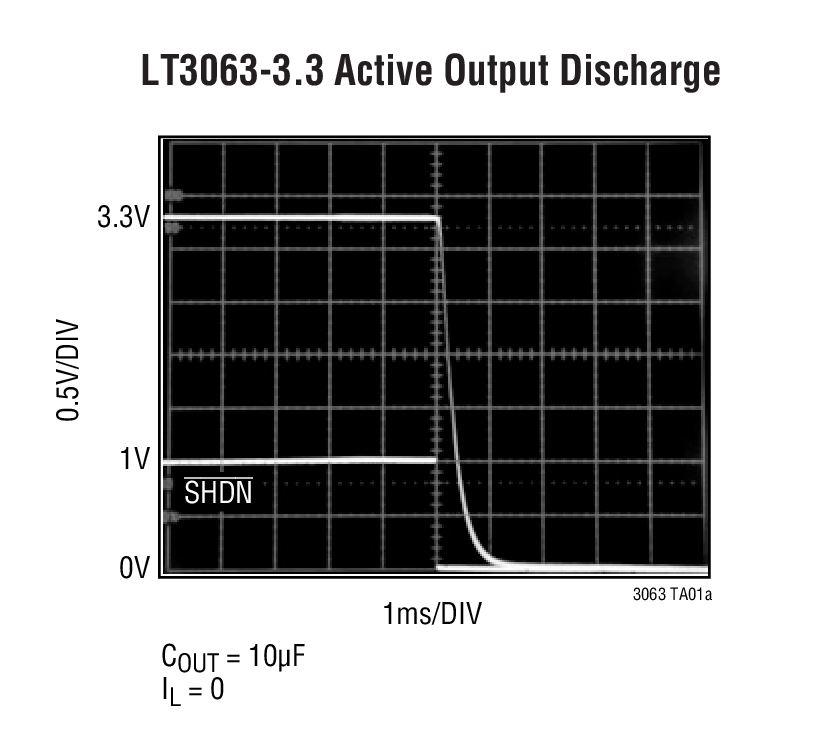

3.3V Low Noise Regulator LT3063-3.3 Active Output Discharge Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3063
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2177A-C

LT3063デモ・ボード | 低ノイズLDO、出力放電対応、2.1V ≤ VIN ≤ 45V、VOUT = 1.2V/1.5V/1.8V/2V/2.5V/3.3V/5V/調整可能 @ 200mA

今すぐ購入 詳細を表示

製品詳細

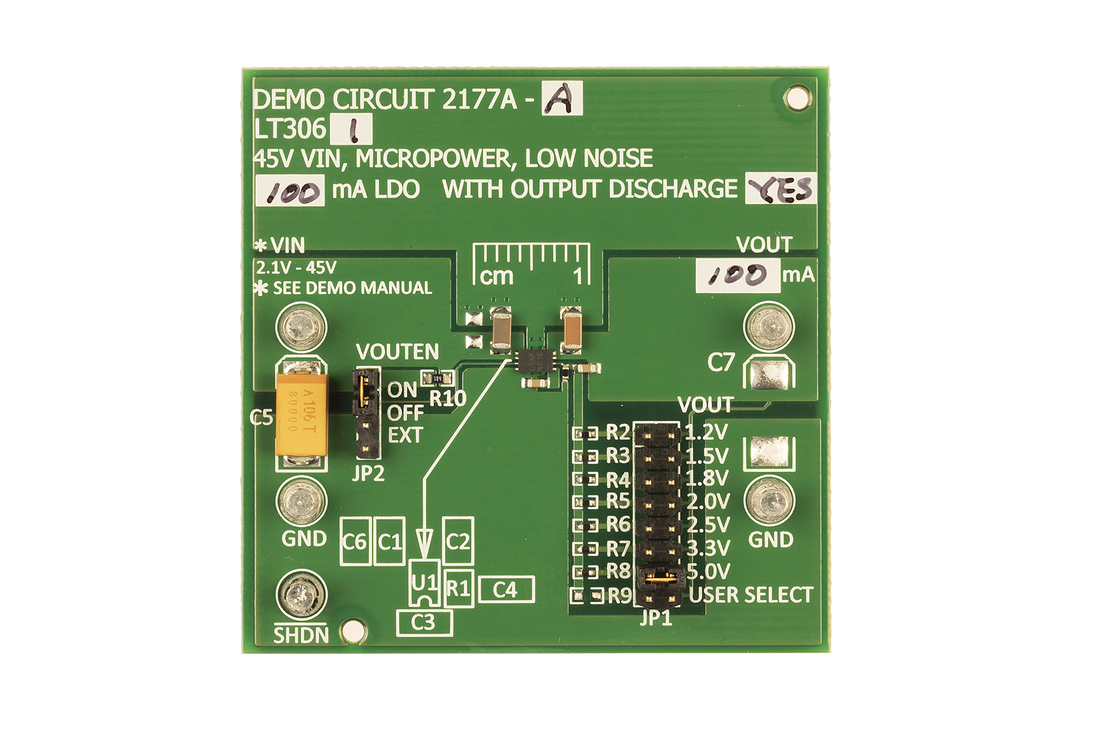

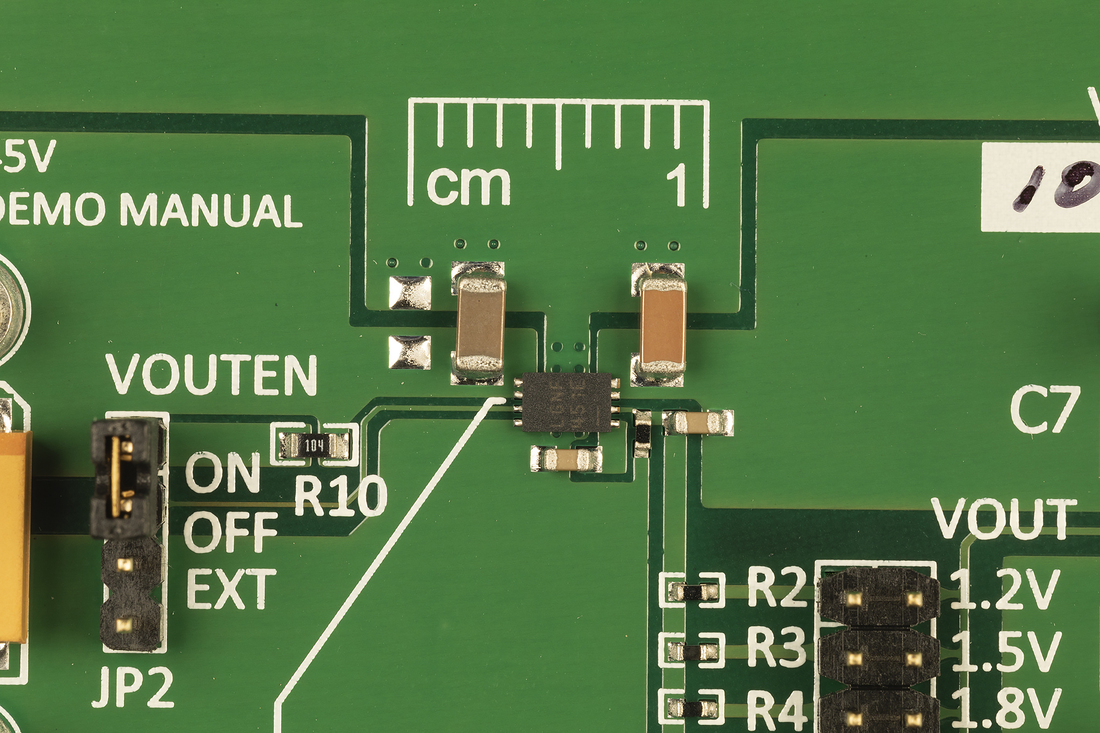

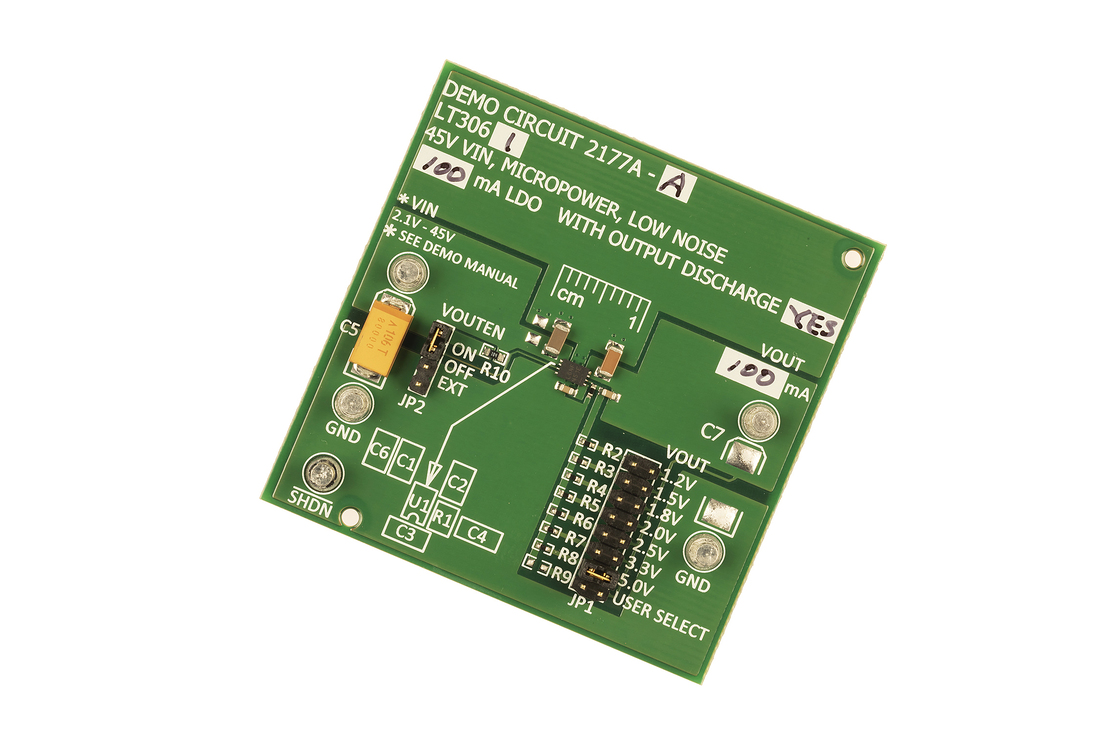

デモ回路2177A-Cは、アクティブ出力放電機能を備えたマイクロパワー、低ノイズ、低ドロップアウト・リニア電圧レギュレータであるLT3063を使用しています。入力電圧範囲は2.1V～45V、最大出力電流は200mAです。抵抗分圧器が出力電圧を決定し、ジャンパが分圧器を調整して出力電圧を1.2V、1.5V、1.8V、2V、2.5V、3.3V、5V、またはユーザーがプログラムした電圧（抵抗の設置が必要）のいずれかに設定します。出力は10μFセラミック・コンデンサを使用し、内部リファレンスは、出力ノイズを低減させてソフト・スタートをプログラムできるように10nFコンデンサによってバイパスされます。出力電圧が高い場合の負荷過渡応答を改善してノイズを減らすために、10nFフィードフォワード・コンデンサもあります。VOUTENジャンパの位置に応じて、100k抵抗を介してSHDNピンを入力電源にプルアップしたり、SHDNをグラウンドに短絡させたり、SHDNをフロート状態にさせ、SHDN端子に送られた信号によって直接駆動可能にしたりすることができます。LT3063への入力電源は2.2μFセラミック・コンデンサによってバイパスされています。入力には、50Vタンタル・ポリマー・コンデンサもあり、これにより長いリード線を使用して入力をホットプラグしたときに発生する可能性があるリンギングが減衰します。

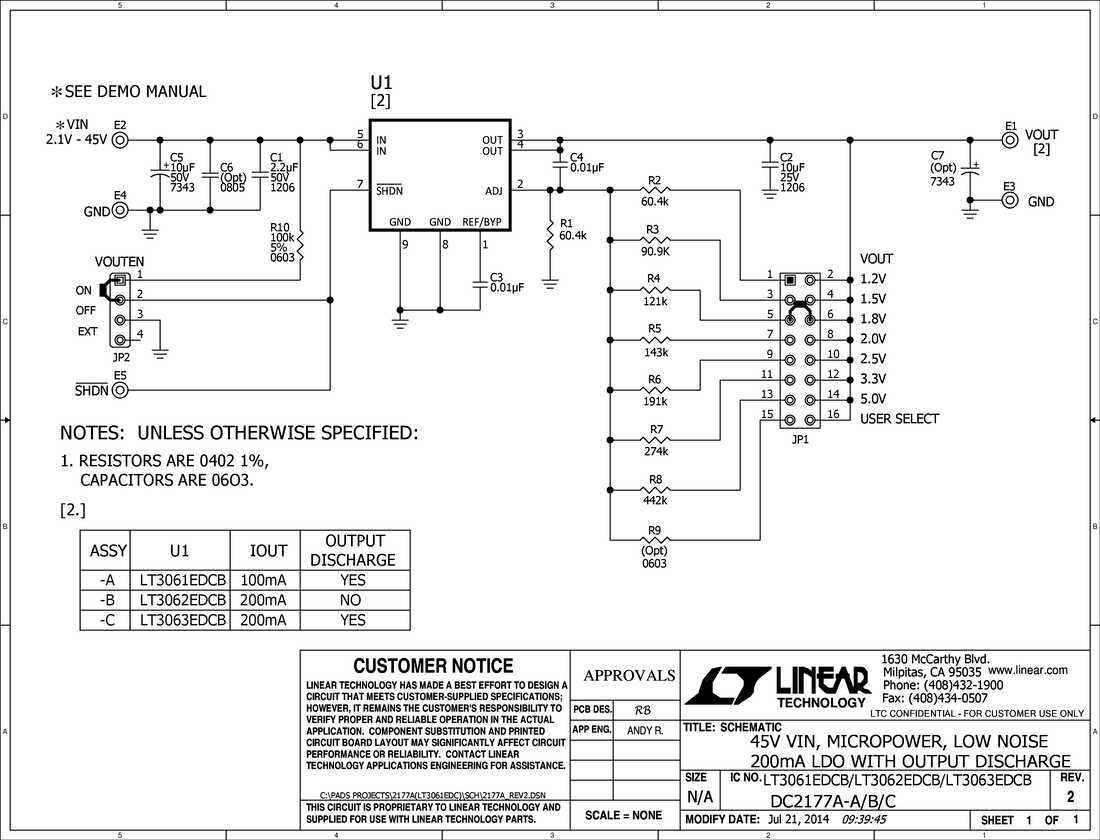

eval board
schematic 6
DC2177A

LT3063 Demo Board | Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 200mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2177A-C features the LT3063, a micropower, low noise and low dropout voltage linear regulator with output discharge. The input voltage ranges from 2.1V to 45V and the maximum output current is 200mA. A resistor divider determines the output voltage, and a jumper adjusts the divider to set the output voltage to either 1.2V, 1.5V, 1.8V, 2V, 2.5V, 3.3V, 5V or a voltage that is user-programmed but requires the installation of a resistor. The output uses a 10μF ceramic capacitor and the internal reference is bypassed with a 10nF capacitor to reduce output noise and program the soft-start. There is also a 10nF feedforward capacitor to improve load transient response and decrease noise at higher output voltages. The position of the VOUTEN jumper either pulls up the SHDN pin to the input supply through a 100k resistor, shorts SHDN to ground or floats the SHDN pin so it can be driven directly by a signal applied to the SHDN terminal. The input supply to the LT3063 is bypassed by a 2.2μF ceramic capacitor and there is also a 50V tantalum polymer capacitor on the input to dampen ringing that may occur when the input is hot-plugged using long leads.



DC2177A-C
LT3063デモ・ボード | 低ノイズLDO、出力放電対応、2.1V ≤ VIN ≤ 45V、VOUT = 1.2V/1.5V/1.8V/2V/2.5V/3.3V/5V/調整可能 @ 200mA

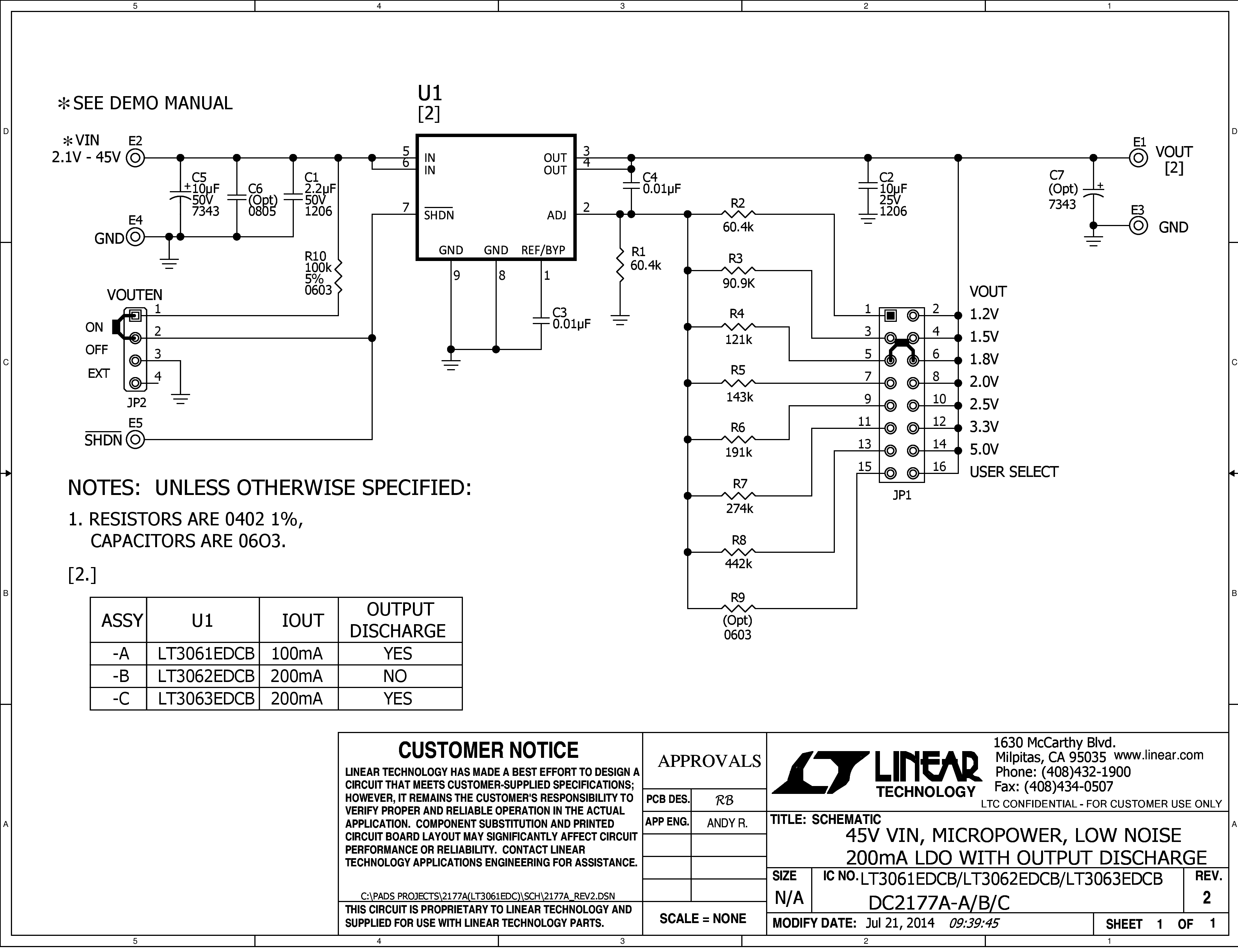

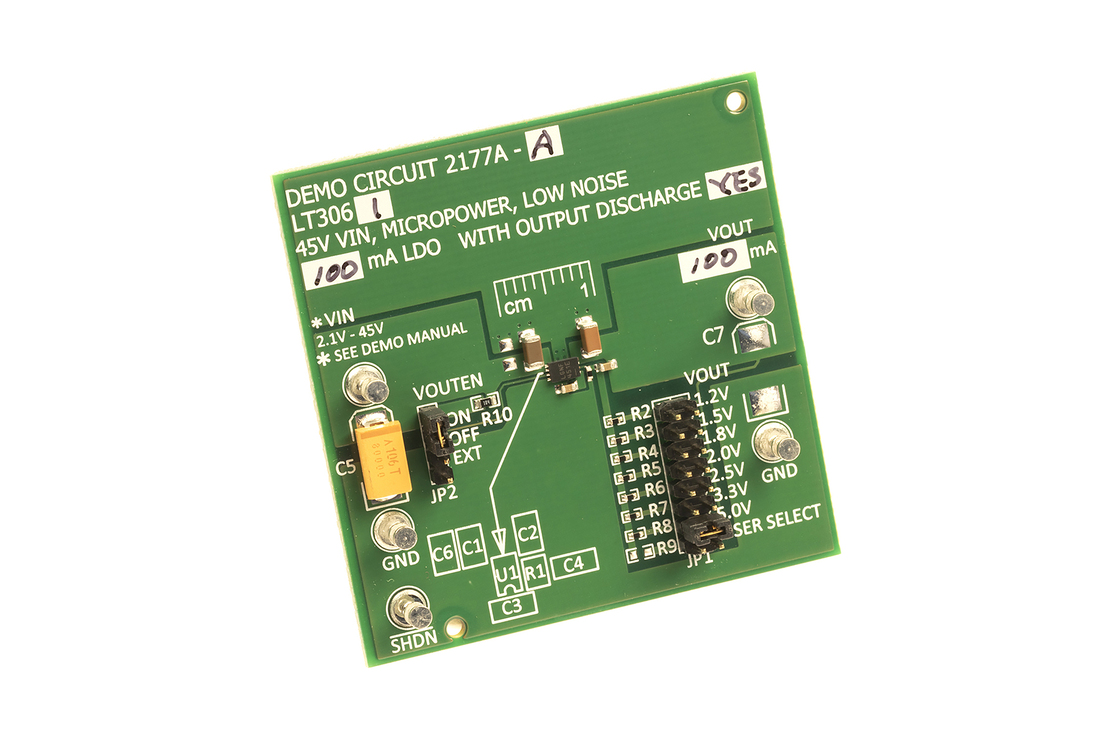

DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-A Demo Board DC2177A-C - Schematic
DC2177A
LT3063 Demo Board | Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 200mA

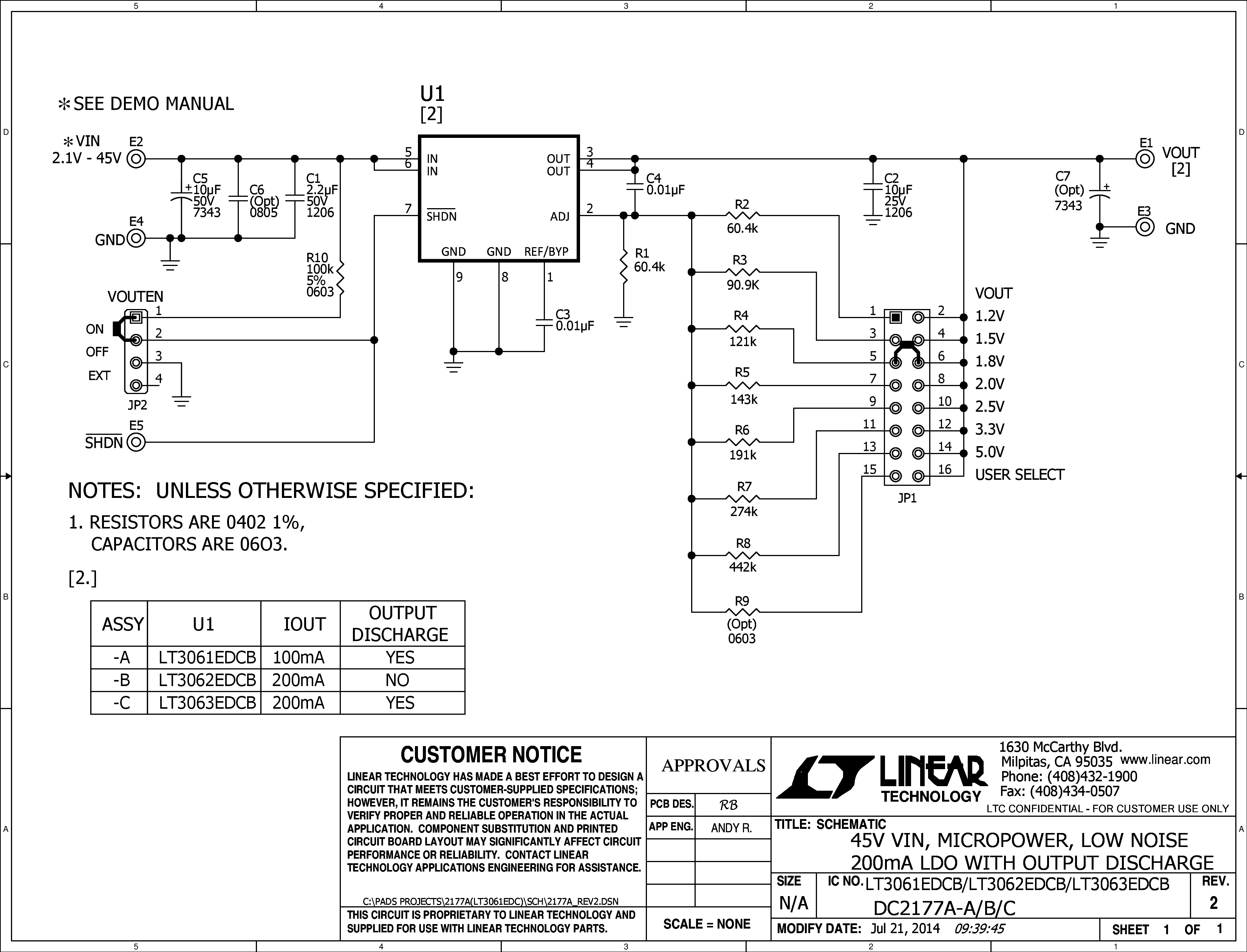

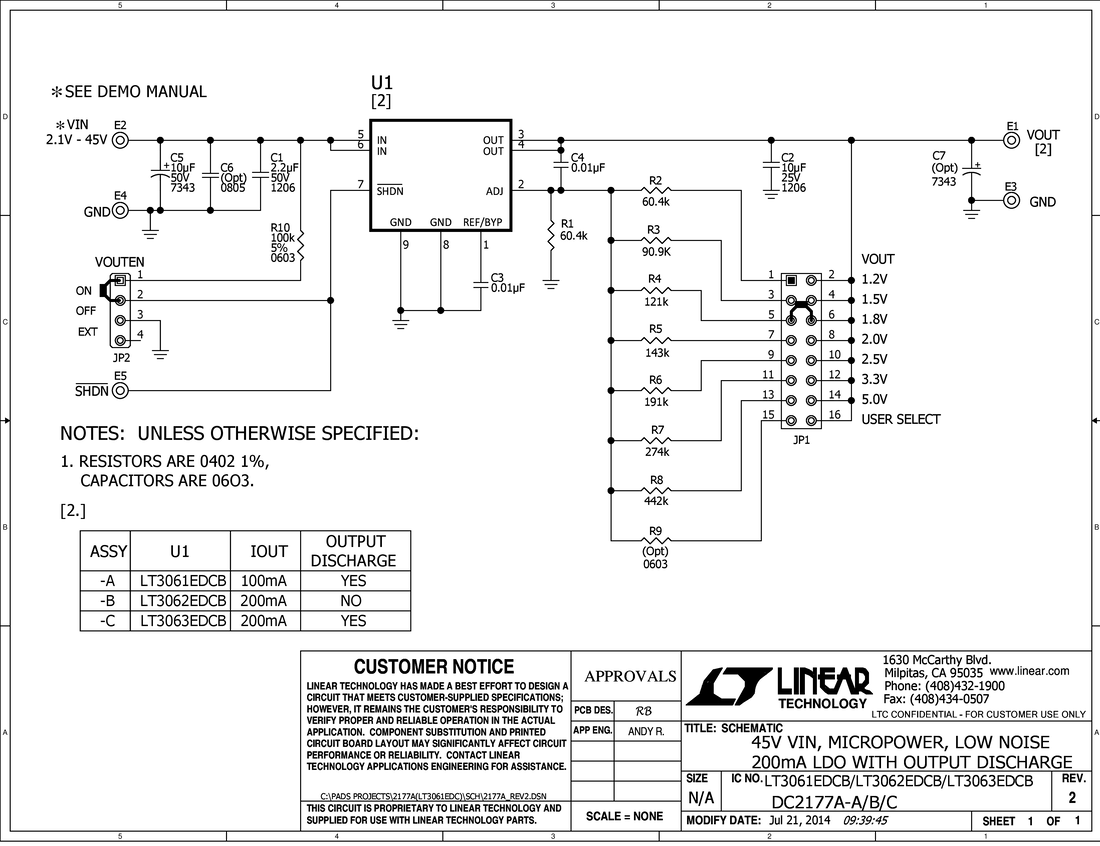

DC2177A - Schematic
