LT3066

プログラム可能な電流制限とアクティブ出力放電を備える45V入力電圧、500mAの低ノイズ・リニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$2.43
機能
  • 入力電圧範囲:1.8V ~45V
  • 出力電流:500mA
  • アクティブ出力放電
  • ドロップアウト電圧:300mV
  • プログラム可能な高精度電流制限:±10%
  • パワーグッド・フラグ
  • 高PSRRを実現する入力フィルタリング
  • 低ノイズ:25μVRMS(10Hz ~100kHz)
  • 可変出力(VREF = VOUT(MIN) = 600mV)
  • 出力の許容誤差:入力、負荷、温度の全範囲で±2%
  • 低ESRの出力セラミック・コンデンサ(3.3μF以上)で安定
  • 1個のコンデンサでリファレンスをソフトスタートさせ、出力ノイズを低減
  • 電流制限のフォールドバック保護
  • シャットダウン電流:3μA未満
  • バッテリ逆接続保護および熱制限保護
  • 4mm×3mmの12ピンDFNパッケージおよび12ピンMSOPパッケージ
製品概要
show more Icon

LT3066シリーズは、1.8V ~45Vの入力電圧範囲で動作する、マイクロパワー、低ノイズ、低ドロップアウト電圧(LDO)リニア・レギュレータです。このデバイスは300mVの標準的ドロップアウト電圧で500mAの出力電流を供給します。1個の外付けコンデンサにより、プログラム可能な低ノイズのリファレンス性能と出力ソフトスタート機能を実現します。

LT3066の電流制限値は、1 本の外付け抵抗により、広い入力電圧範囲および温度範囲にわたって±10%の精度で設定されます。PWRGDフラグは、出力のレギュレーション状態を示します。

LT3066は、SHDNピンまたはINピンが“L”になると出力を放電するNMOSプルダウン回路を内蔵しています。

LT3066は、低ESRのセラミック・コンデンサを使用して安定性とトランジェント応答を最適化しますが、必要な最小容量はわずか3.3μFです。フォールドバック特性の電流制限、熱制限、バッテリ逆接続保護、逆電流保護、逆出力保護の各保護回路を内蔵しています。

LT3066は、3.3Vおよび5Vの固定出力電圧、および0.6V~19Vの出力電圧範囲を備える調整可能なデバイスとして供給されます。このデバイスは、熱特性が改善された4mm×3mmの12ピンDFNパッケージおよびMSOPパッケージで供給されます。


アプリケーション

  • バッテリ駆動機器
  • 自動車用電源
  • 産業用電源
  • 航空電子工学機器用電源
  • ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$2.43

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3066EDE#PBF
  • HTML
  • HTML
LT3066EDE#TRPBF
  • HTML
  • HTML
LT3066EDE-3.3#PBF
  • HTML
  • HTML
LT3066EDE-3.3#TRPBF
  • HTML
  • HTML
LT3066EDE-5#PBF
  • HTML
  • HTML
LT3066EDE-5#TRPBF
  • HTML
  • HTML
LT3066EMSE#PBF
  • HTML
  • HTML
LT3066EMSE#TRPBF
  • HTML
  • HTML
LT3066EMSE-3.3#PBF
  • HTML
  • HTML
LT3066EMSE-3.3#TRPBF
  • HTML
  • HTML
LT3066EMSE-5#PBF
  • HTML
  • HTML
LT3066EMSE-5#TRPBF
  • HTML
  • HTML
LT3066IDE#PBF
  • HTML
  • HTML
LT3066IDE#TRPBF
  • HTML
  • HTML
LT3066IDE-3.3#PBF
  • HTML
  • HTML
LT3066IDE-3.3#TRPBF
  • HTML
  • HTML
LT3066IDE-5#PBF
  • HTML
  • HTML
LT3066IDE-5#TRPBF
  • HTML
  • HTML
LT3066IMSE#PBF
  • HTML
  • HTML
LT3066IMSE#TRPBF
  • HTML
  • HTML
LT3066IMSE-3.3#PBF
  • HTML
  • HTML
LT3066IMSE-3.3#TRPBF
  • HTML
  • HTML
LT3066IMSE-5#PBF
  • HTML
  • HTML
LT3066IMSE-5#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3066EMSE#PBF

製造中

LT3066EMSE#TRPBF

製造中

LT3066EMSE-3.3#PBF

製造中

LT3066EMSE-3.3#TRPBF

製造中

LT3066EMSE-5#PBF

製造中

LT3066EMSE-5#TRPBF

製造中

LT3066IMSE#PBF

製造中

LT3066IMSE#TRPBF

製造中

LT3066IMSE-3.3#PBF

製造中

LT3066IMSE-3.3#TRPBF

製造中

LT3066IMSE-5#PBF

製造中

LT3066IMSE-5#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3066EMSE#PBF

製造中

LT3066EMSE#TRPBF

製造中

LT3066EMSE-3.3#PBF

製造中

LT3066EMSE-3.3#TRPBF

製造中

LT3066EMSE-5#PBF

製造中

LT3066EMSE-5#TRPBF

製造中

LT3066IMSE#PBF

製造中

LT3066IMSE#TRPBF

製造中

LT3066IMSE-3.3#PBF

製造中

LT3066IMSE-3.3#TRPBF

製造中

LT3066IMSE-5#PBF

製造中

LT3066IMSE-5#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

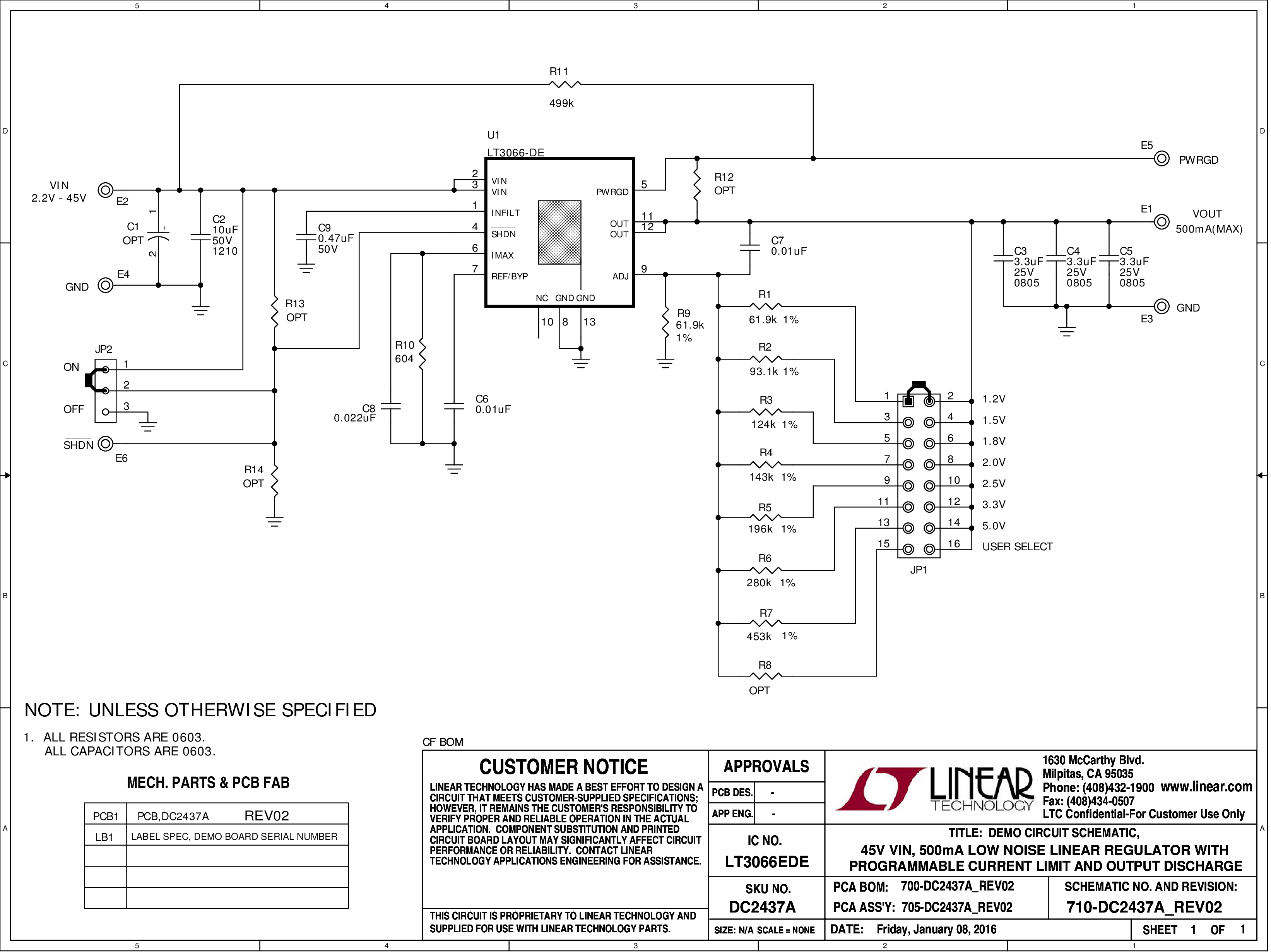

DC2437A

LT3066 デモ用ボード | 低ノイズ・リニア電圧レギュレータ、アクティブ出力放電、1.8 V ≤ VIN ≤ 45 V、VOUT = 1.2/1.5/1.8/2.0/2.5/3.3/5 V @ 500 mA

zoom

DC2437A

LT3066 デモ用ボード | 低ノイズ・リニア電圧レギュレータ、アクティブ出力放電、1.8 V ≤ VIN ≤ 45 V、VOUT = 1.2/1.5/1.8/2.0/2.5/3.3/5 V @ 500 mA

LT3066 デモ用ボード | 低ノイズ・リニア電圧レギュレータ、アクティブ出力放電、1.8 V ≤ VIN ≤ 45 V、VOUT = 1.2/1.5/1.8/2.0/2.5/3.3/5 V @ 500 mA

製品の詳細

デモ回路 2437A は、LT3066 を搭載した調整可能な 500 mA リニア電圧レギュレータです。LT3066 は、1.8 V ~ 45 V の入力電圧範囲で動作するマイクロパワー、低ノイズ、および低ドロップアウト電圧リニア電圧レギュレータです。このデバイスは、500 mA の出力電流を 300 mV(代表値)のドロップアウト電圧で供給します。ジャンパで選択可能な出力電圧には、1.2 V、1.5 V、1.8 V、2.0 V、2.5 V、3.3 V、および 5 V があります。10nF バイパス・コンデンサにより、出力ノイズを 10 Hz ~ 100 kHz の帯域幅で 25 μVRMS まで軽減し、リファレンスをソフトスタートします。LT3066 の ±45 V の定格入力電圧とその高精度の電流制限のため、この IC は堅牢な高信頼性アプリケーションに理想的な選択肢となっています。LT3066 には、SHDN または IN がローの場合に出力を放電する NMOS プルダウンが備わっています。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
