LT3061

出力放電回路を内蔵した45V入力、マイクロパワー、低ノイズ100mA LDO

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$1.88
特長
  • 入力電圧範囲:1.6V~45V
  • 出力電流:100mA
  • 出力放電機能
  • 静止電流:45μA
  • ドロップアウト電圧:250mV
  • 低ノイズ:30μVRMS(10Hz~100kHz)
  • 可変出力(VREF = 600mV)
  • 出力の許容誤差:負荷、入力、温度の全範囲で±2%
  • 1個のコンデンサでリファレンスをソフトスタートさせ、出力ノイズを低減
  • シャットダウン電流:3μA未満
  • バッテリ逆接続に対する保護
  • 電流制限フォールドバックと過熱制限保護
  • 2mm × 3mmの8ピンDFNパッケージおよびMSOPパッケージ
製品概要
show more Icon

LT3061は、1.6V~45Vの電源電圧範囲で動作する、マイクロパワー、低ドロップアウト(LDO)リニア・レギュレータです。このデバイスは250mVの標準的ドロップアウト電圧で100mAの出力電流を供給します。1個の外付けコンデンサにより、プログラム可能な低ノイズのリファレンス性能と出力ソフトスタート機能を実現します。LT3061の静止電流はわずか45μAであり、最小3.3μFの出力コンデンサで高速トランジェント応答を実現します。シャットダウン時には、静止電流は3μA未満になり、リファレンスのソフトスタート・コンデンサはリセットされます。

LT3061は、SHDNピンまたはINピンが“L”になると出力を放電するNMOSプルダウン回路を内蔵しています。

内部保護回路は、バッテリ逆接続保護、逆電流保護、フォールドバック特性の電流制限、サーマル・シャットダウンの各機能を備えています。

LT3061は、出力電圧範囲が600mVのリファレンス電圧から最大19Vまでの可変デバイスとして供給されます。LT3061は、熱特性が改善された2mm × 3mmの8ピンDFNパッケージおよびMSOPパッケージで供給されます。


アプリケーション

  • バッテリ駆動システム
  • 自動車用電源
  • 産業用電源
  • 航空電子工学機器用電源
  • ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$1.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3061EDCB#TRMPBF
  • HTML
  • HTML
LT3061EDCB#TRPBF
  • HTML
  • HTML
LT3061EDCB-3.3#TRMPBF
  • HTML
  • HTML
LT3061EDCB-3.3#TRPBF
  • HTML
  • HTML
LT3061EDCB-5#TRMPBF
  • HTML
  • HTML
LT3061EDCB-5#TRPBF
  • HTML
  • HTML
LT3061EMS8E#PBF
  • HTML
  • HTML
LT3061EMS8E#TRPBF
  • HTML
  • HTML
LT3061EMS8E-3.3#PBF
  • HTML
  • HTML
LT3061EMS8E-3.3#TRPBF
  • HTML
  • HTML
LT3061EMS8E-5#PBF
  • HTML
  • HTML
LT3061EMS8E-5#TRPBF
  • HTML
  • HTML
LT3061HDCB#TRMPBF
  • HTML
  • HTML
LT3061HDCB#TRPBF
  • HTML
  • HTML
LT3061HMS8E#PBF
  • HTML
  • HTML
LT3061HMS8E#TRPBF
  • HTML
  • HTML
LT3061IDCB#TRMPBF
  • HTML
  • HTML
LT3061IDCB#TRPBF
  • HTML
  • HTML
LT3061IDCB-3.3#TRMPBF
  • HTML
  • HTML
LT3061IDCB-3.3#TRPBF
  • HTML
  • HTML
LT3061IDCB-5#TRMPBF
  • HTML
  • HTML
LT3061IDCB-5#TRPBF
  • HTML
  • HTML
LT3061IMS8E#PBF
  • HTML
  • HTML
LT3061IMS8E#TRPBF
  • HTML
  • HTML
LT3061IMS8E-3.3#PBF
  • HTML
  • HTML
LT3061IMS8E-3.3#TRPBF
  • HTML
  • HTML
LT3061IMS8E-5#PBF
  • HTML
  • HTML
LT3061IMS8E-5#TRPBF
  • HTML
  • HTML
LT3061MPDCB#TRMPBF
  • HTML
  • HTML
LT3061MPDCB#TRPBF
  • HTML
  • HTML
LT3061MPMS8E#PBF
  • HTML
  • HTML
LT3061MPMS8E#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3061EMS8E#PBF

製造中

LT3061EMS8E#TRPBF

製造中

LT3061EMS8E-3.3#PBF

製造中

LT3061EMS8E-3.3#TRPBF

製造中

LT3061EMS8E-5#PBF

製造中

LT3061EMS8E-5#TRPBF

製造中

LT3061HMS8E#PBF

製造中

LT3061HMS8E#TRPBF

製造中

LT3061IMS8E#PBF

製造中

LT3061IMS8E#TRPBF

製造中

LT3061IMS8E-3.3#PBF

製造中

LT3061IMS8E-3.3#TRPBF

製造中

LT3061IMS8E-5#PBF

製造中

LT3061IMS8E-5#TRPBF

製造中

LT3061MPMS8E#PBF

製造中

LT3061MPMS8E#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3061EMS8E#PBF

製造中

LT3061EMS8E#TRPBF

製造中

LT3061EMS8E-3.3#PBF

製造中

LT3061EMS8E-3.3#TRPBF

製造中

LT3061EMS8E-5#PBF

製造中

LT3061EMS8E-5#TRPBF

製造中

LT3061HMS8E#PBF

製造中

LT3061HMS8E#TRPBF

製造中

LT3061IMS8E#PBF

製造中

LT3061IMS8E#TRPBF

製造中

LT3061IMS8E-3.3#PBF

製造中

LT3061IMS8E-3.3#TRPBF

製造中

LT3061IMS8E-5#PBF

製造中

LT3061IMS8E-5#TRPBF

製造中

LT3061MPMS8E#PBF

製造中

LT3061MPMS8E#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

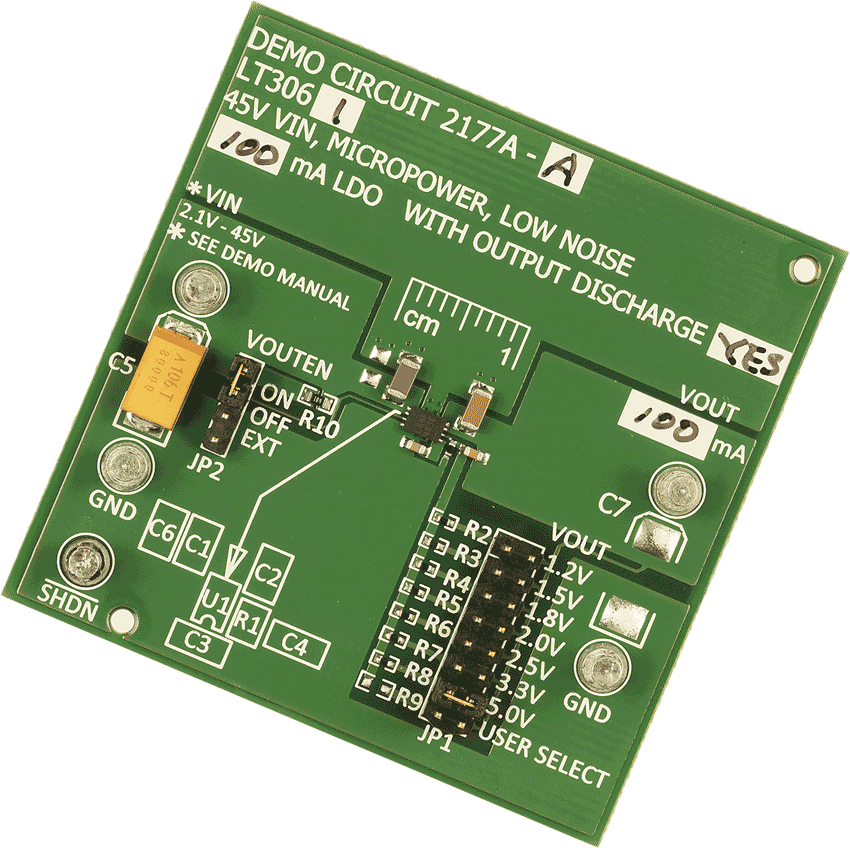

DC2177A-A

LT3061 Demo Board | Micropower, Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 100mA

zoom

DC2177A-A

LT3061 Demo Board | Micropower, Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 100mA

LT3061 Demo Board | Micropower, Low Noise LDO with Output Discharge, 2.1V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 100mA

製品の詳細

Demonstration circuit 2177A-A features the LT3061, a micropower, low noise and low dropout voltage linear regulator with output discharge. The input voltage ranges from 2.1V to 45V and the maximum output current is 100mA. A resistor divider determines the output voltage, and a jumper adjusts the divider to set the output voltage to either 1.2V, 1.5V, 1.8V, 2V, 2.5V, 3.3V, 5V or a voltage that is user-programmed but requires the installation of a resistor. The output uses a 10μF ceramic capacitor and the internal reference is bypassed with a 10nF capacitor to reduce output noise and program the soft-start. There is also a 10nF feedforward capacitor to improve load transient response and decrease noise at higher output voltages. The position of the VOUTEN jumper either pulls up the SHDN pin to the input supply through a 100k resistor, shorts SHDN to ground or floats the SHDN pin so it can be driven directly by a signal applied to the SHDN terminal.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
