HMC788A

RFゲイン・ブロック、MMIC、GaAs、pHEMT、0.01GHz ~ 10GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • ゲイン:14dB(typ)
  • 動作周波数範囲:0.01 GHz ~ 10 GHz
  • 入力/出力は内部で50 Ωに整合
  • 高入力直線性
    • 1 dB 圧縮(P1dB):20dBm(typ)
    • 出力3次インターセプト(OIP3):33dBm(typ)
  • 電源:5V (typ)
  • 2×2mm、6ピン・リード・フレーム・チップ・スケール・パッケージ
HMC788A-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • HMC788A-EPのデータシート(pdf)はこちらからダウンロードできます。
  • 拡張工業温度範囲:−55°C ~+105°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
製品概要
show more Icon

HMC788Aは、0.01GHzから10GHzまでのGaAs pHEMT技術を使用したゲイン・ブロックMMICアンプです。2×2mm LFCSPパッケージを採用しており、カスケード接続可能な50Ωゲイン段として、あるいは出力電力+20 dBmまでのアナログ・デバイセズ社のさまざまなシングルおよびダブルバランス・ミキサの局部発振器(LO)ポートのドライブに使用できます。HMC788Aのゲインは14dB、出力IP3は+33dBmで、+5V電源での消費電流はわずか76mAです。ダーリントン帰還ペアは通常のさまざまなプロセスによる影響を受けにくく、全温度域にわたって優れたゲイン安定性を示し、必要な外部バイアス・コンポーネントの数を低減できます。


アプリケーション

  • 携帯電話/3GおよびWiMAX/LTE/4G
  • LOドライバ・アプリケーション
  • マイクロ波無線
  • 試験および測定装置
  • UWB通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC788ACPSZ-EP-PT
  • HTML
  • HTML
HMC788ACPSZ-EP-R7
  • HTML
  • HTML
HMC788ALP2E
  • HTML
  • HTML
HMC788ALP2ETR
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 29, 2020

- 20_0148

HMC788A-EP Die Revision

HMC788ACPSZ-EP-PT

製造中

HMC788ACPSZ-EP-R7

製造中

5 6, 2020

- 20_0147

HMC788A Die Revision, Assembly Site, Marking and Material Change

4 23, 2018

- 18_0055

Moisture Sensitivity Level Rating Change for Select Packaged Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 29, 2020

- 20_0148

arrow down

HMC788A-EP Die Revision

HMC788ACPSZ-EP-PT

製造中

HMC788ACPSZ-EP-R7

製造中

5 6, 2020

- 20_0147

arrow down

HMC788A Die Revision, Assembly Site, Marking and Material Change

4 23, 2018

- 18_0055

arrow down

Moisture Sensitivity Level Rating Change for Select Packaged Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 3

リファレンス・デザイン

リファレンス・デザイン 1

Isolated and Nonisolated RS-485 Transceiver Simplified Schematic

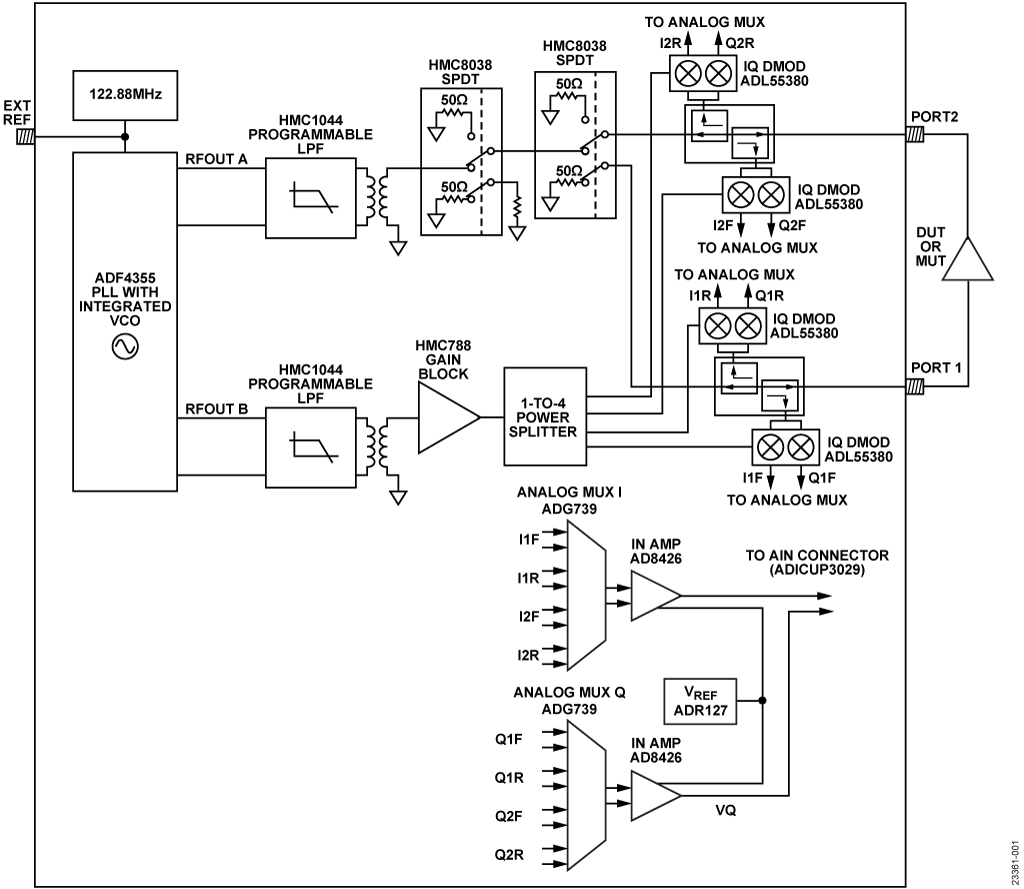

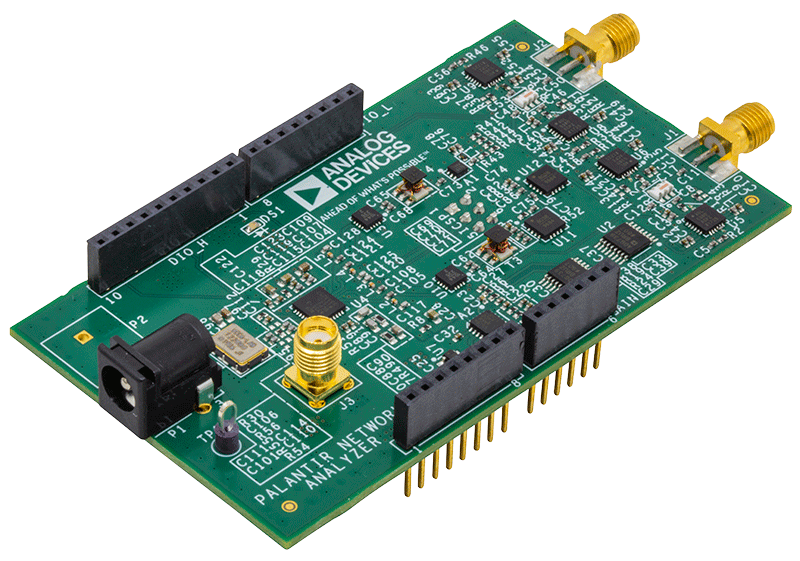

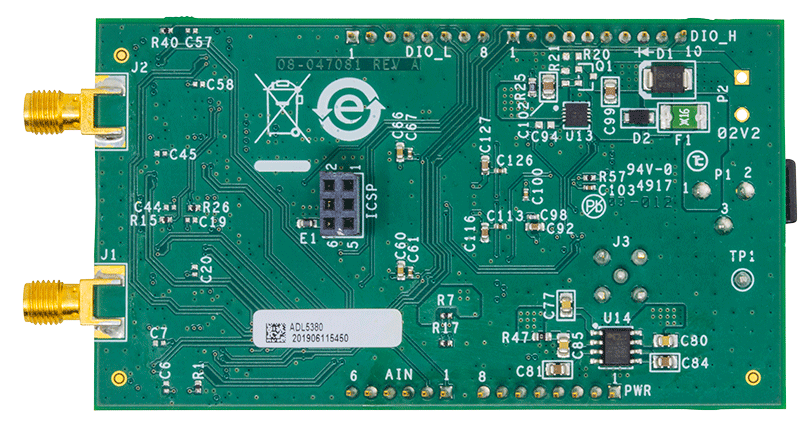

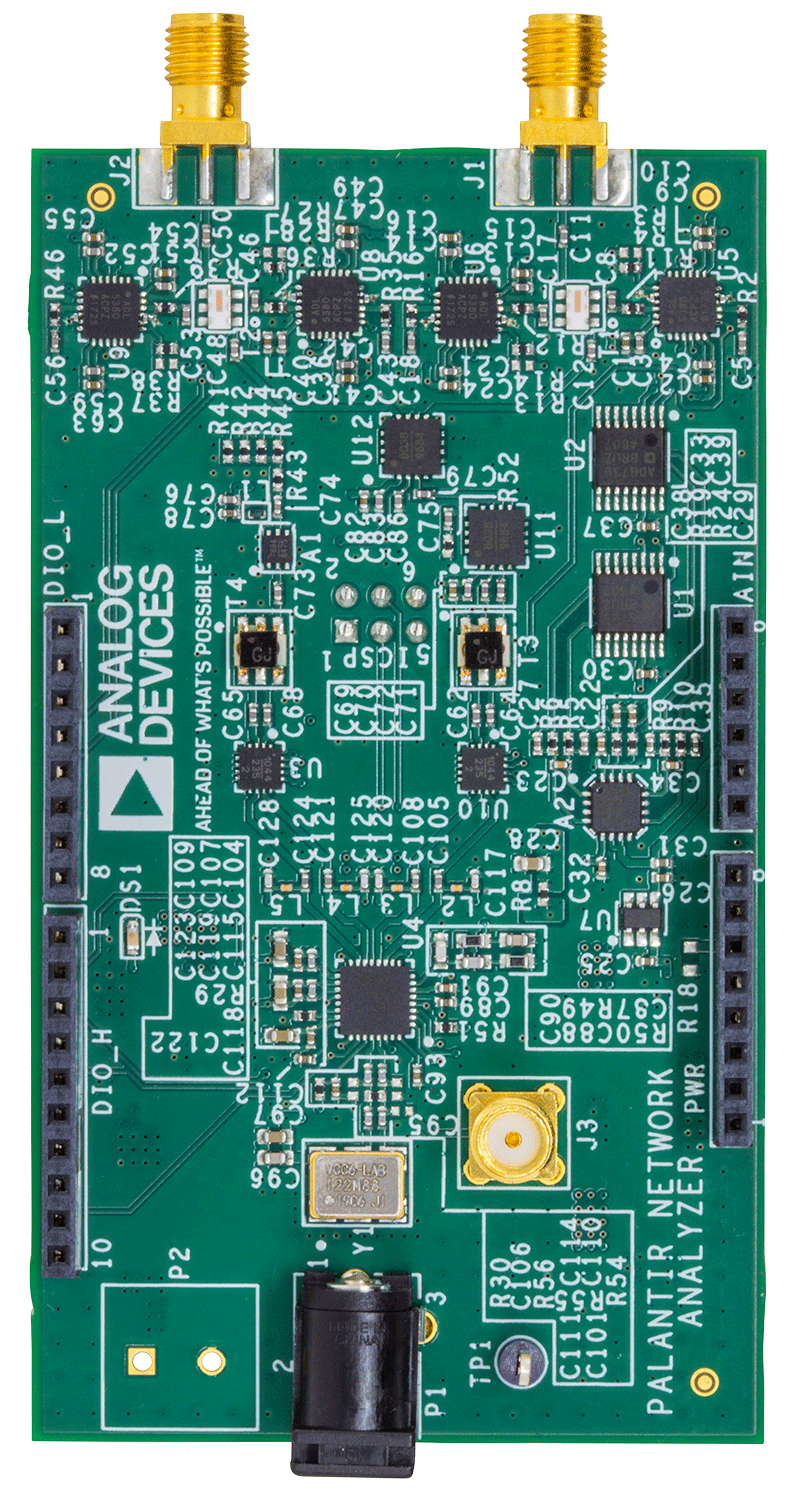

全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0507

全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0507

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 全機能内蔵型の2ポート・ベクトル・ネットワーク・アナライザ
  • 1.7GHz~3.4GHzの周波数範囲
  • ゼロIFシステム・アーキテクチャ
詳細なリファレンス・デザインを表示 external link
