ADG739

アナログ・マトリクス・スイッチ、3線シリアル制御、低電圧、CMOS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.41
機能
  • 3線シリアル・インターフェース
  • 単電源動作:2.7~5.5V
  • オン抵抗:2.5Ω
  • オン抵抗平坦性:0.75Ω
  • 漏れ電流:100pA
  • デュアルの4:1マルチプレクサ
  • パワーオン・リセット機能
  • TTL / CMOS互換
  • 車載アプリケーションの品質評価済
製品概要
show more Icon
ADG739は、3線インターフェースでシリアル制御される、CMOSアナログ・マトリクス・スイッチです。ADG739は、デュアルの4チャンネルのマトリクス・スイッチです。各スイッチ間でのオン抵抗の値は非常によくマッチングしており、全信号領域に渡って非常にフラットとなっています。

ADG739は、SPI™、QSPI™、MICROWIRE®および幾つかのDSPインターフェース標準と互換性を持つ3線式シリアル・インターフェースを採用しています。入力シフト・レジスタの出力、DOUTを使うと、複数の同じデバイスをデイジーチェーン接続することができます。パワーアップ時に、内部の入力シフト・レジスタは全てゼロとなり、全てのスイッチはオフ状態となります。

各スイッチはオンのとき等しく両方向に導通しますので、これらの製品はマルチプレクサとデマルチプレクサ・アプリケーションの両方に適しています。各スイッチは個別のビットによってターン・オンまたはターン・オフしますので、これらの製品はスイッチ・アレイとして、8個のスイッチのどのスイッチ、全てのスイッチ、または0個(全部オープン状態)を、いつでもどこでも閉じることができます。入力信号範囲は供給電圧まで拡張されています。

全てのチャンネルは、チャンネルのスイッチング時に瞬間的な短絡を防ぐブレーク・ビフォア・メークのスイッチ動作を行います。

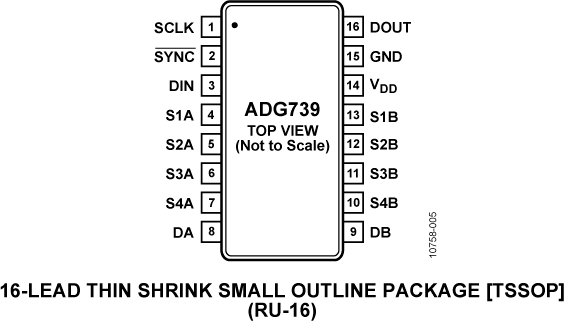

ADG739は16ピンのTSSOPパッケージを採用しています。

製品のハイライト

  1. 3線式シリアル・インターフェース
  2. 単電源動作:ADG739は、3Vと5Vの電源電圧にて、完全仕様化されており保証されています
  3. 低オン抵抗:2.5Ω(typ)
  4. スイッチのいかなる構成も、いつでも一回でオンまたはオフにすることが可能
  5. ブレーク・ビフォア・メーク・スイッチング動作を保証
  6. 小型16ピンTSSOPパッケージを採用

アプリケーション

  • データ・アクイジション・システム
  • 通信関連システム
  • リレーの置き換え
  • オーディオ信号やビデオ信号のスイッチング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.41

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG739BRUZ
  • HTML
  • HTML
ADG739BRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

ADG739BRUZ

製造中

ADG739BRUZ-REEL7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

ADG739BRUZ

製造中

ADG739BRUZ-REEL7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-16TSSOP

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

zoom

EVAL-16TSSOP

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

スイッチ/マルチプレクサ・ポートフォリオの16ピンTSSOPデバイス評価用ボード

機能と利点

  • 16ピンTSSOP評価用ボード
  • クランプによってメイン・デバイスを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品の追加が可能
  • 信号入出力用のSMBコネクタ
  • プロトタイピングを可能とする、オンボードの追加スペース

製品の詳細

EVAL-16TSSOPEBZ評価用ボードは、別売のスイッチおよびマルチプレクサ・ポートフォリオの16ピンTSSOPデバイスを評価します。EVAL-16TSSOPEBZにはクランプが付属しており、ハンダ処理なしで16ピンTSSOPデバイスを評価用ボードに固定できるため、複数のデバイスでボードを再利用できます。

16ピンTSSOPデバイスは、評価用ボードの中央にクランプまたはハンダで取り付けることができます。デバイスの各ピンにはK1からK16まで対応するリンクがあり、VDDまたはGNDのいずれかに設定できます。ワイヤ・スクリュー端子は、VDDとGNDに電力を供給します。ボード上のSMBコネクタによって、追加の外部信号をデバイスに供給できます。また、ボードの上部にはプロトタイピングに利用できるスペースがあります。

テスト対象デバイス(DUT)のすべての仕様は、対応する製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

リファレンス・デザイン

リファレンス・デザイン 1

Isolated and Nonisolated RS-485 Transceiver Simplified Schematic

全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0507

全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0507

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
全機能内蔵型の 2 ポート・ベクトル・ネットワーク・アナライザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 全機能内蔵型の2ポート・ベクトル・ネットワーク・アナライザ
  • 1.7GHz~3.4GHzの周波数範囲
  • ゼロIFシステム・アーキテクチャ
詳細なリファレンス・デザインを表示 external link
