製品概要
機能と利点
- 低消費電流: 1.95 mA（代表値）
- 高い位相周波数検出レート:
140 MHz - ハードウェア・ピンによる設定可能なクロック逓倍比: 1/5/10
- ロック検出インジケータ
- パワーダウン・モード（0.8 μA の代表値）
- 8 ピン MSOP パッケージ:
4.9 mm x 3.0 mm
製品概要
HMC1031 は、外部ループ・フィルタおよび電圧制御水晶発振器（VCXO）と組み合わせて、低周波数でのジッタ減衰とリファレンス・クロック発生を目的としたクロック・ジェネレータのソリューションを構成します。
HMC1031 は、1、5、10 の分周比に対応する低消費電力の整数 N 分周器を備えており、これは外部ハードウェア・ピンによって制御され、シリアル・ポートを必要としません。
内蔵の位相検出器とチャージ・ポンプは最大 140 MHz での動作が可能で、最大 500 MHz の VCXO 入力は様々なシステム・クロックや VCXO の周波数に対応します。
この他に、専用のハードウェア・ピンに出力されるロック検出インジケータ、内蔵パワーダウン・モードなどを備えています。
HMC1031 は 8 ピン MSOP パッケージを採用しています。
アプリケーション- 低ジッタのクロック生成
- 低帯域幅（BW）でのジッタ減衰
- 低周波数のフェーズロック・ループ（PLL）
- 周波数変換
- 恒温槽型水晶発振器（OCXO）の周波数逓倍器
- 10 MHz 装置へのクリーンで高周波数のフェーズロック・リファレンス
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

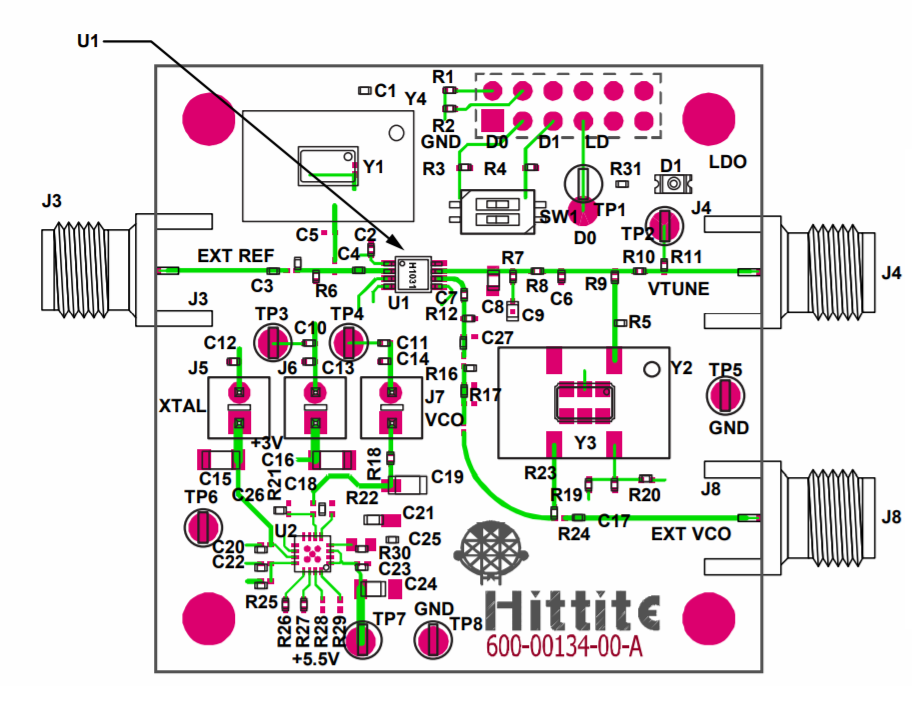

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
MSOP 8 & 10 Tape Specification (MS8, MS8G, MS10, MS10G)4/1/2015PDF440 K
ツールおよびシミュレーション
設計ツール
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
