製品概要
機能と利点
- 低ノイズのクロック分配：高速/ 高分解能のA/Dコンバータのクロック制御に最適
- 20fsRMS未満の付加ジッタ（12kHz～20MHz）
- 85fsRMS未満の付加ジッタ（10Hz～ナイキスト周波数）
- 最大入力周波数：1.8GHz（DELAY = 0の場合のLTC6954-1）
- 最大入力周波数：1.4GHz（LTC6954-1（DELAY > 0の場合）、LTC6954-2、-3、-4）
- EZSync™クロック同期に適合
- 独立した3つの低ノイズ出力
- 4つの出力の組み合わせを使用可能
- 1から63までの全ての整数を対象範囲とする個別にプログラム可能な3つの分周器
- 0から63までの全ての整数を対象範囲とする個別にプログラム可能な3つの遅延
- 接合部温度範囲：–40°C～105°C
製品概要
LTC6954は、位相ノイズが極めて小さいクロック分配デバイス・ファミリです。各デバイスは3つの出力を備えており、各出力には、個別にプログラム可能な分周器および遅延があります。以下に示すように、出力ロジック信号の種類が異なる4つのファミリ構成デバイスがあります。
LTC6954-1：3つのLVPECL出力
LTC6954-2：2つのLVPECL出力および1つのLVDS/CMOS出力
LTC6954-3：1つのLVPECLおよび2つのLVDS/CMOS出力
LTC6954-4：3つのLVDS/CMOS出力
1 ～63の任意の整数で入力周波数を分周し、0 ～63の入力クロック・サイクルだけ各出力を遅延させるため、各出力は個別にプログラム可能です。出力デューティ・サイクルは、分周数に関わらず、常に50%になります。LVDS/CMOSはOUTxSELピンを介してジャンパ選択可能であり、LVDSロジック出力またはCMOSロジック出力のいずれかを供給します。
LTC6954はリニアテクノロジーのEZSyncシステムも備えており、常に完璧なクロックの同期と整列を実現します。
全てのデバイス設定は、SPI 互換のシリアル・ポートを介して制御します。
アプリケーション
- 高速、高分解能のADC、DAC、およびデータ収集システムのクロック制御
- 低ジッタのクロック分配
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (4)
参考資料
-
R565 Reliability Data3/23/2018
-

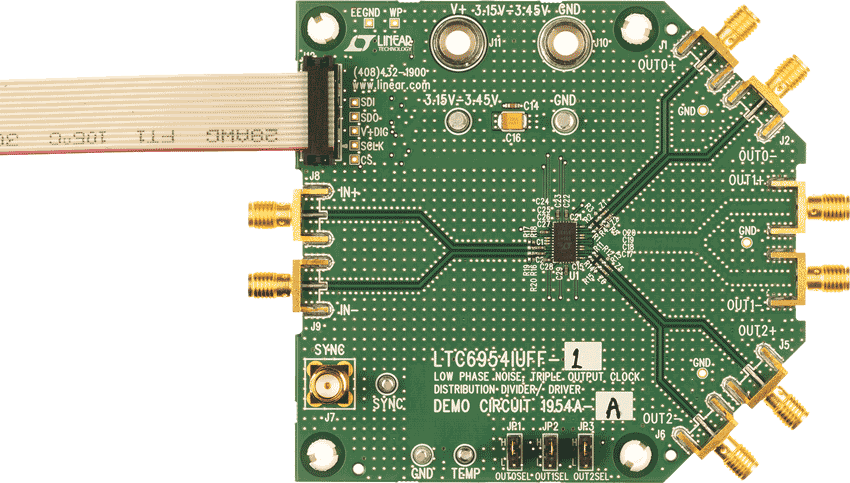

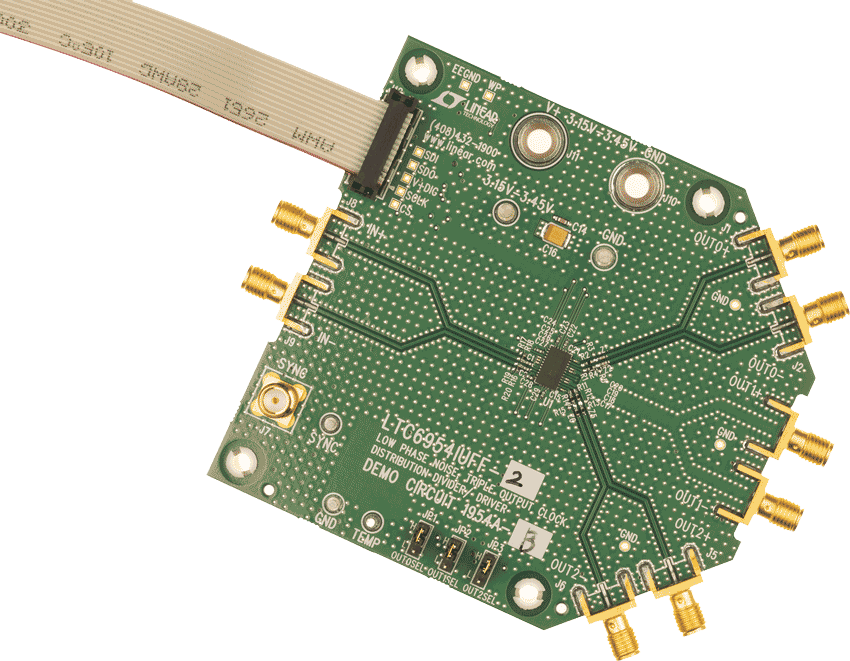

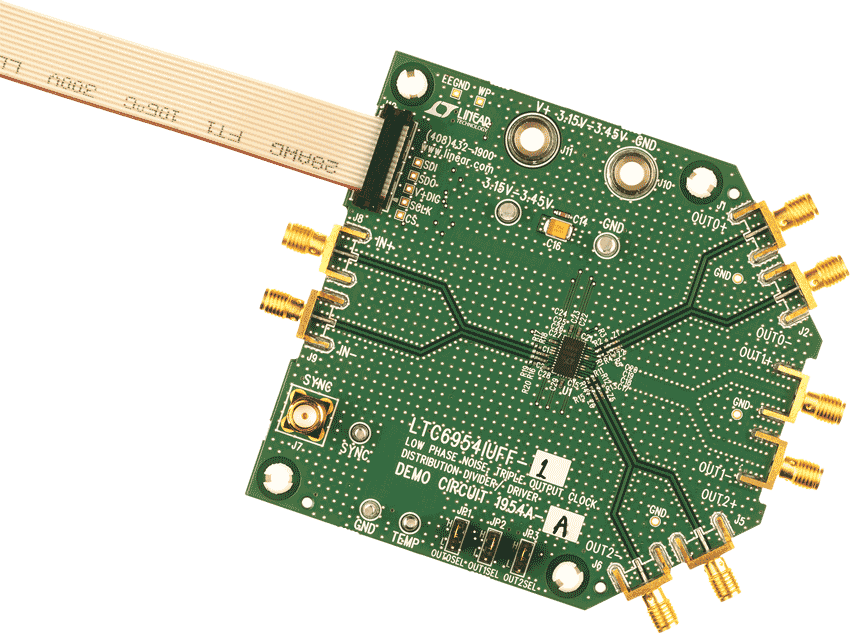

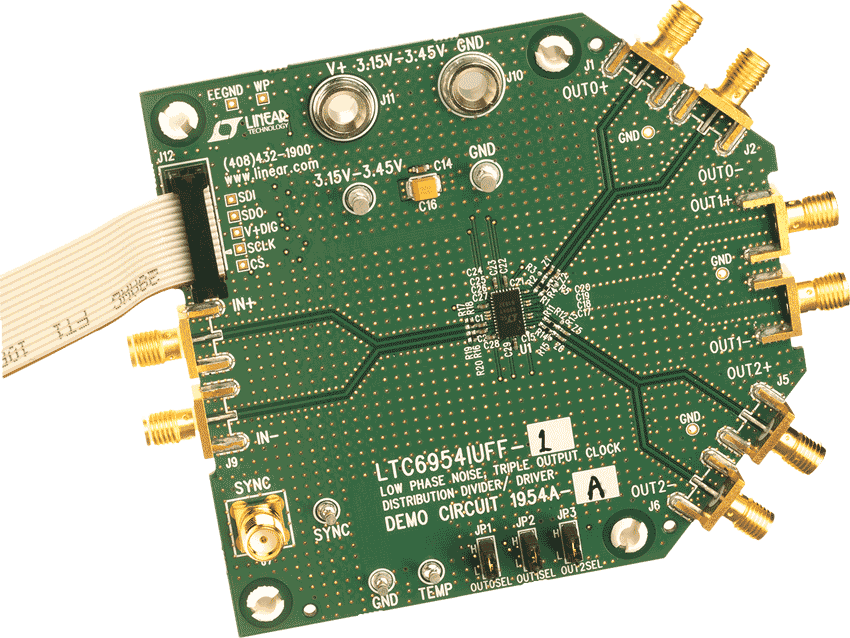

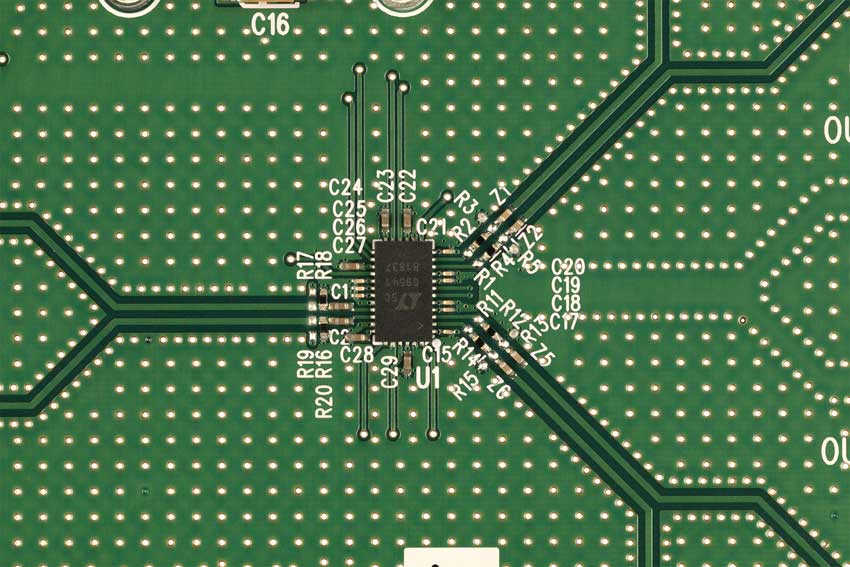

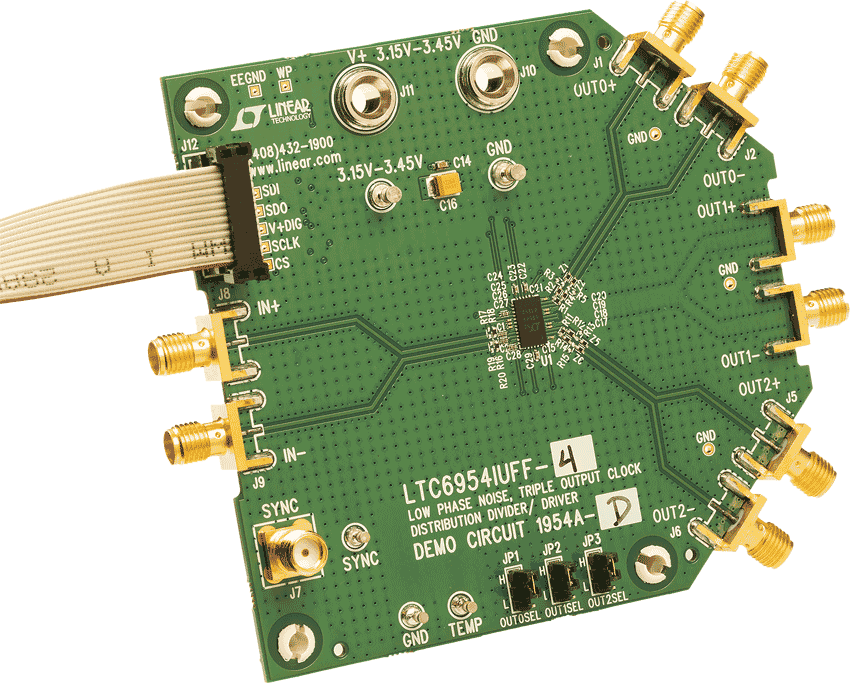

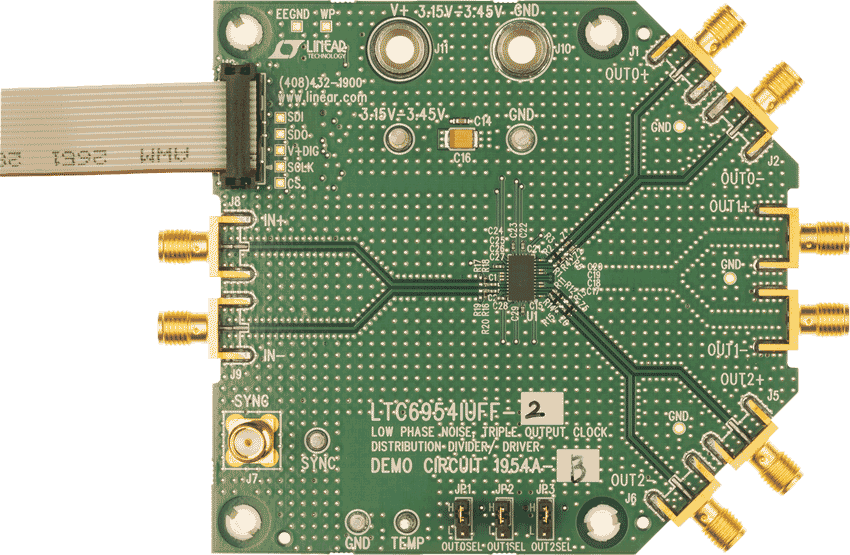

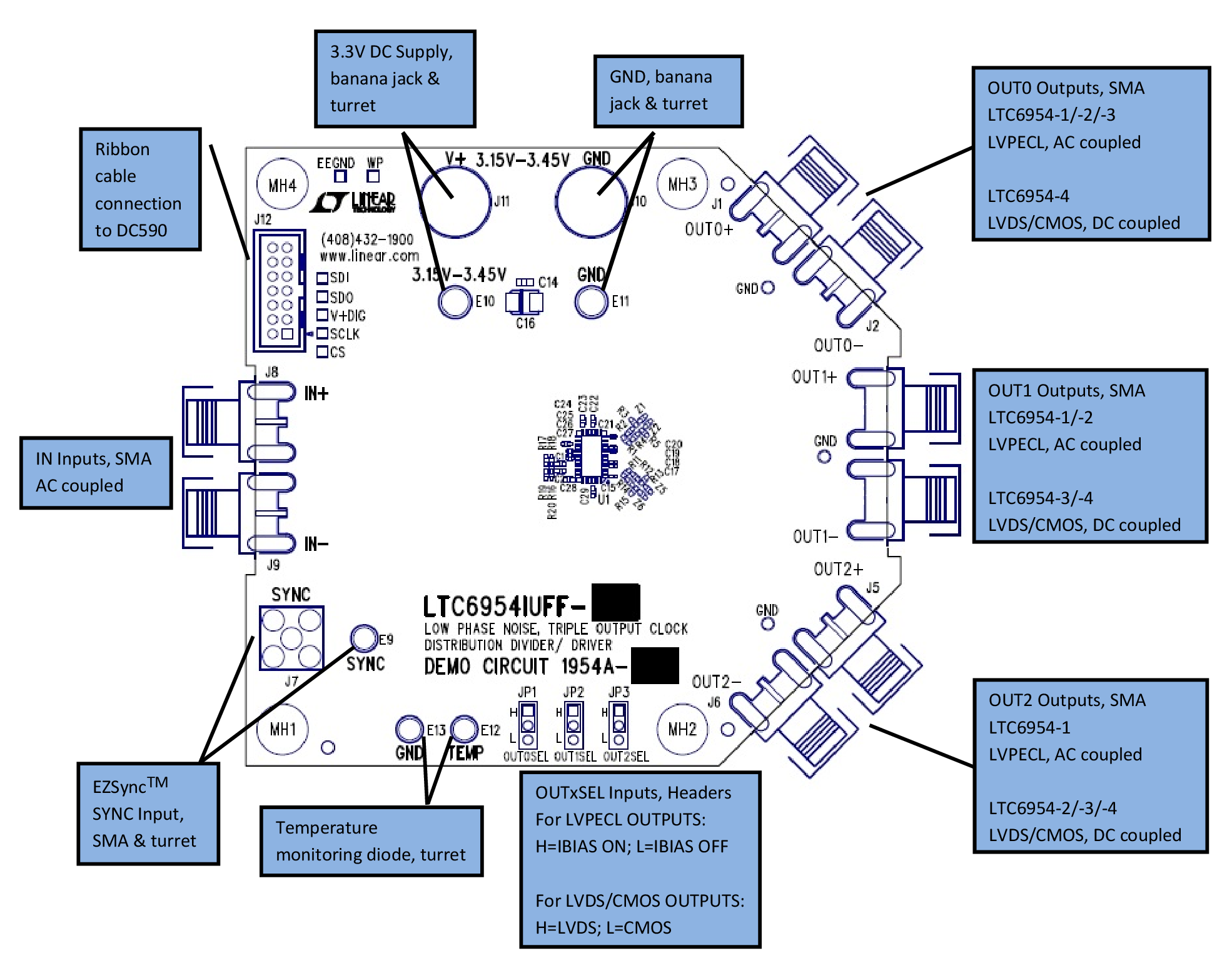

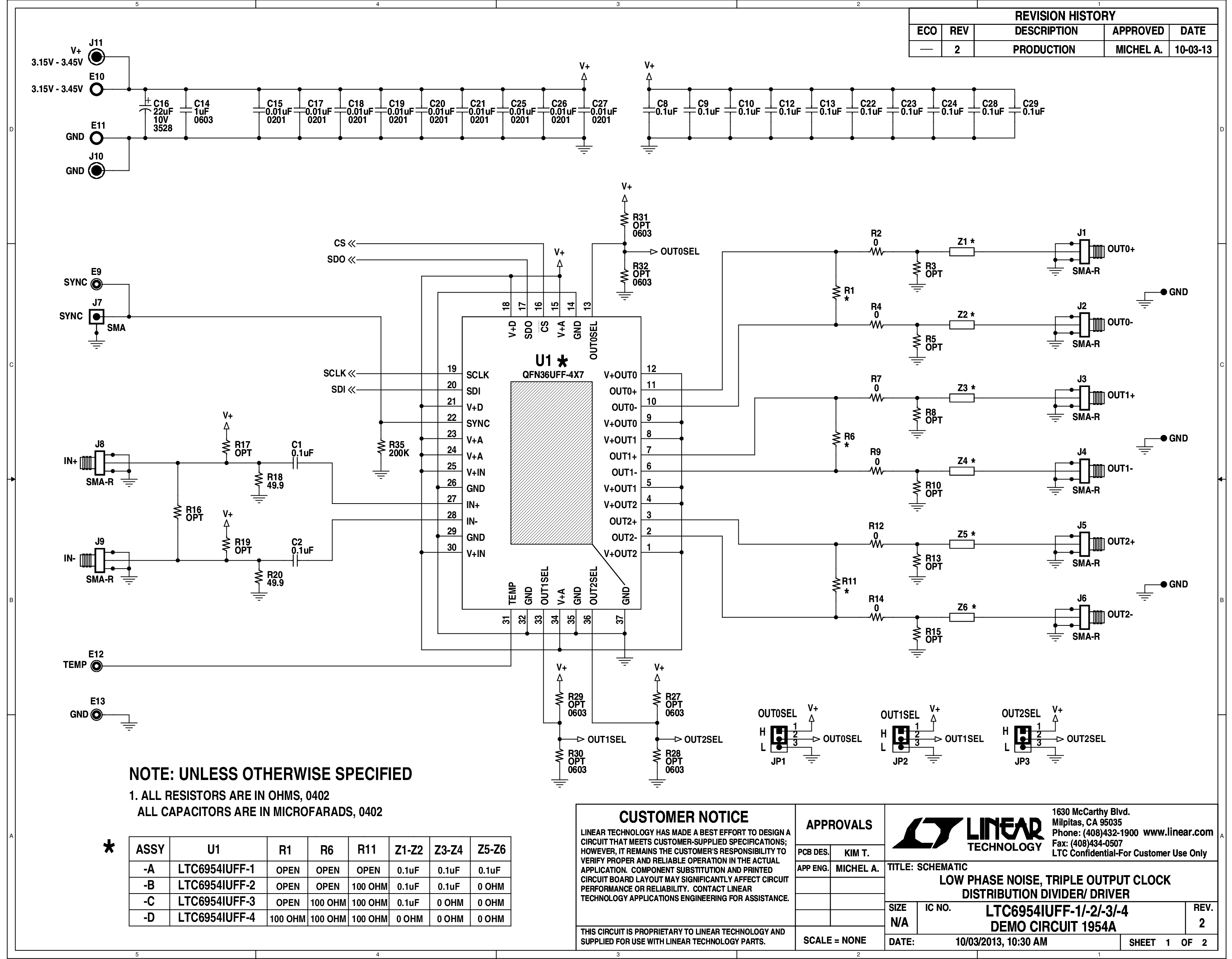

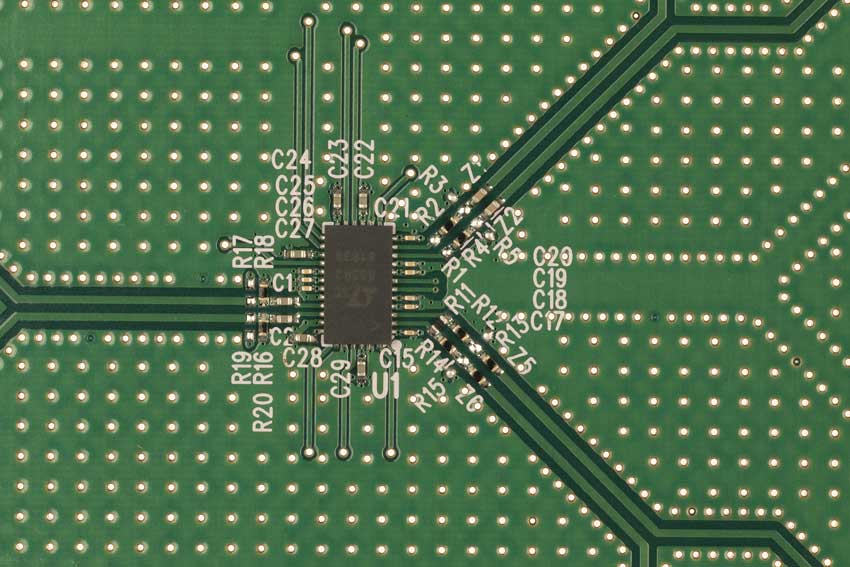

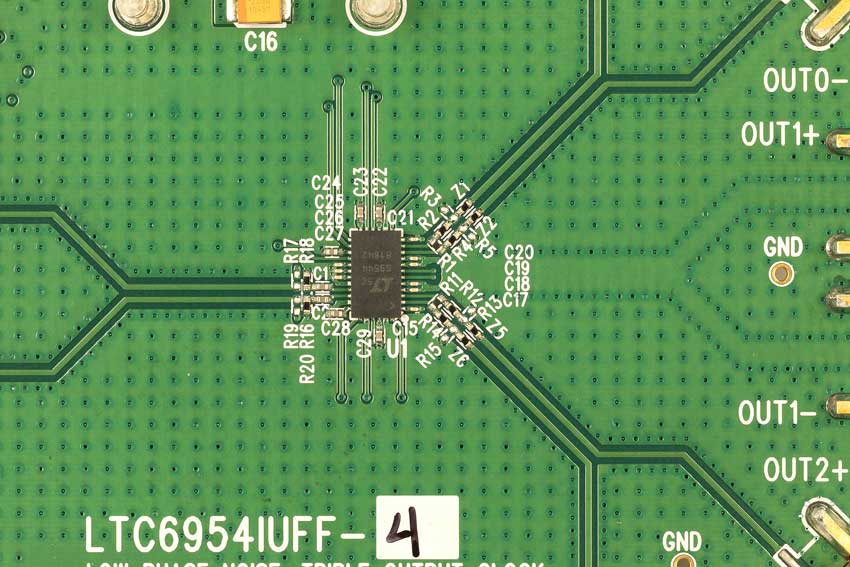

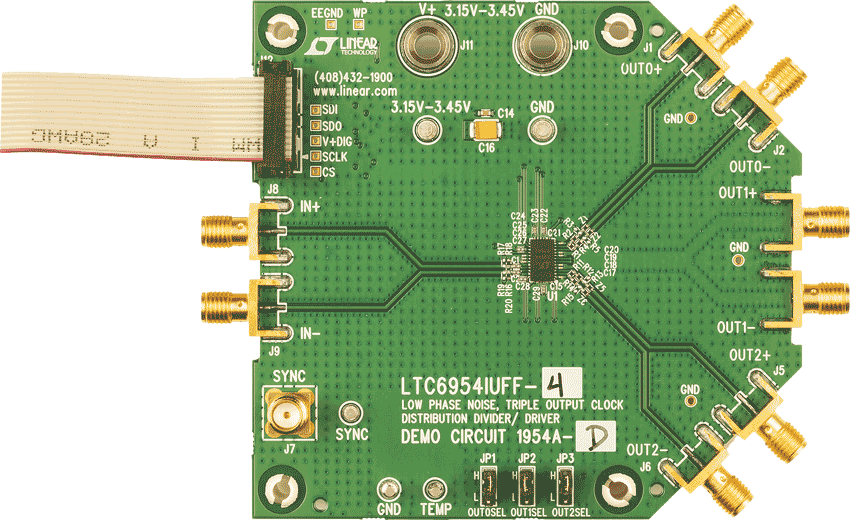

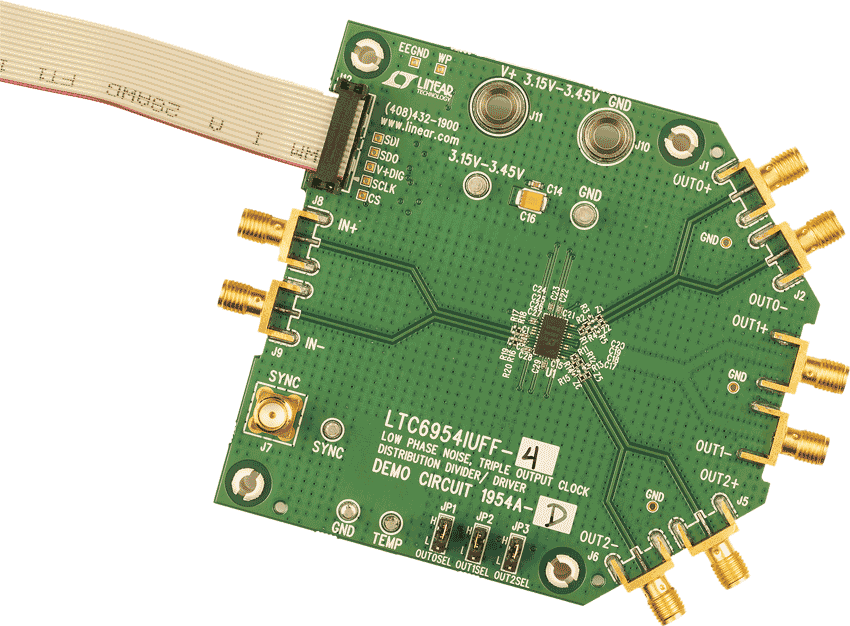

DC1954A - Demo Manual11/11/2015
ソフトウェア & システム
評価ソフトウェア
LTC6954 GUI
LTC6954_GUI is used to communicate with the LTC6954 clock driver. It uses the DC590 to translate between USB and SPI-compatible serial communications formats.
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
IBISモデル
おすすめ製品
LTC6954 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6954IUFF-1#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-2#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-3#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-4#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| LTC6954IUFF-4#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (4mm x 7mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R565 Reliability Data |
