DS2155

T1/E1/J1シングルチップトランシーバ

すべて表示 showmore-icon

単一アプリケーション設計を提供し世界レベルの相互動作性を実現するT1/E1/J1シングルチップトランシーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 完全なT1/DS1/ISDN-PRI/J1トランシーバ機能
  • 完全なE1 (CEPT) PCM-30/ISDN-PRIトランシーバ機能
  • クロック/データリカバリと波形整形のための短距離と長距離ラインインタフェース
  • 光I/F用CMIコーダ/デコーダ
  • 水晶振動子不要のジッタアッテネータ
  • 完全に独立した送信機能と受信機能
  • デュアルHDLCコントローラ
  • プログラマブルBERT発生器と検出器
  • 75Ω/100Ω/120ΩのT1とE1インタフェース用の送受信側の終端抵抗器を内部ソフトウェアにより選択可能
  • 最大16.384MHzの非同期バックプレーンに接続するデュアル2フレームのエラスティックストアスリップバッファ
  • リカバされたネットワーククロックに従って合成された16.384MHz、8.192MHz、4.096MHz、または2.048MHzのクロック出力
製品概要
show more Icon

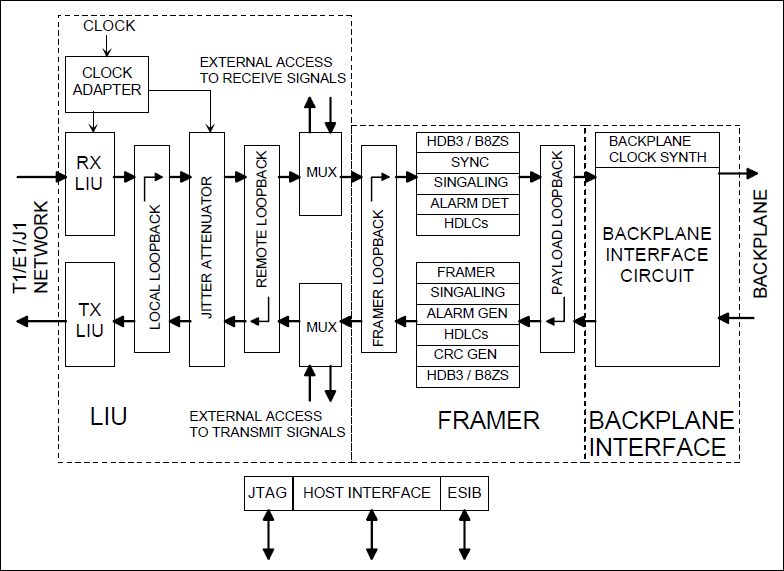

DS2155は、短距離および長距離アプリケーション向けソフトウェア選択可能なT1、E1、またはJ1シングルチップトランシーバ(SCT)です。DS2155は、ラインインタフェースユニット(LIU)、フレーマ、HDLCコントローラ、およびTDMバックプレーンインタフェースで構成され、Intel社またはMotorola社バス動作用に設定された8ビットパラレルポート経由で制御されます。DS2155はDS2156とピンおよびソフトウェアコンパチブルです。

LIUは、送信インタフェース、受信インタフェース、およびジッタアッテネータで構成されます。送信インタフェースは、ネットワークを駆動して使用媒体の種類に応じた正規のソースインピーダンスを持たせるために、必要な波形を生成する役割があります。T1の波形発生には、DSX-1ラインビルドアウトと-7.5dB、-15dB、および-22.5dBのCSUラインビルドアウトが含まれます。E1の波形生成には、75Ωの同軸ケーブルと120Ωのツイストケーブルの両方に対するG.703波形が含まれます。受信インタフェースは、ネットワークを終端し、ネットワークのクロックとデータを復元します。

アプリケーション

  • アッド/ドロップマルチプレクサ
  • ルータ/スイッチ
  • T1/E1/J1ラインカード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 43
show more Icon

ソフトウェアおよび製品のエコシステム

評価用キット 2

DK101

低コストデモキットマザーボード

zoom

DK101

低コストデモキットマザーボード

低コストデモキットマザーボード

機能と利点

  • PCベースのデモソフトウェアを評価中のテレコム ICに接続
  • すべてのテレコム ICレジスタと機能にポイントアンドクリックアクセス
  • 128kBのフラシュメモリ、264kBのSRAM
  • デモソフトウェアユーザインタフェースは、簡単なテキスト編集によりカスタマイズ可能
  • 最新アプリケーションのカスタムファームウェアのダウンロードと実行が可能
  • 3.3Vと5Vのテレコム ICをサポート
  • 内蔵発振器:3.088MHz (2 x DS1)、16.384MHz (8 x E1)、および44.736MHz (DS3)
  • 4個の汎用スイッチがカスタムファームウェアに使用可能
  • コード開発とデバグ用のMotorola ONCE/BDMコネクタ

製品の詳細

DK101は、ダラスセミコンダクタのテレコム用IC製品を評価するための汎用デモキットプラットフォームです。このICは、DK101のコネクタへの接続用として特別に設計されたドータカード上に実装されます。DK101は、マイクロプロセッサ、フラッシュメモリとSRAMベースのプログラムメモリ、各種発振器とサポートロジック、およびホストPCに対するRS-232インタフェースを提供します。プロセッサは、工場出荷時、汎用ファームウェアを実行してPCベースのデモソフトウェアに代ってドータカードに対する読み書きを行ないます。最新のアプリケーションに対しては、カスタムファームウェアをプロセッサによりダウンロードして実行できます。

DK2000

高性能デモキットマザーボード

zoom

DK2000

高性能デモキットマザーボード

高性能デモキットマザーボード

機能と利点

  • 最大4枚のドータカードと同時にインタフェース
  • PCベースのデモソフトウェアを評価中のテレコム ICに接続
  • すべてのテレコム ICレジスタと機能にポイントアンドクリックアクセス
  • デモソフトウェアユーザインタフェースは、簡単なテキスト編集によりカスタマイズ可能
  • 目標ボード設計終了前のテレコムファームウェアの開発をサポート
  • 64MBのDRAM、4MBのフラシュメモリ
  • 5V、3.3V、および2.5Vのテレコム ICをサポート
  • ドータカード間およびドータカードとプロセッサ間のTDMデータストリームをハードウェアでサポート
  • UTOPIA IIインタフェースをハードウェアでサポート
  • 側面のTIMコネクタから高性能アプリケーション用のPowerPC 60xバスにアクセス
  • ボード部品のシステム内プログラミング用に複数のコネクタを装備

製品の詳細

DK2000は、ダラスセミコンダクタのテレコム用 ICを評価し関連ファームウェアを開発するための強力でフレキシブルなプラットフォームです。このICは、DK2000の4つのコネクタへの接続用として特別に設計されたドータカード上に実装されます。DK2000は、Motorola MPC8260 PowerQUICC II通信プロセッサ、L2キャッシュ、DRAM、フラッシュメモリ、各種クロックとサポートロジック、およびホストPCに対するRS-232インタフェースを提供します。プロセッサは、工場出荷時、汎用ファームウェアを実行してPCベースのデモソフトウェアに代ってドータカードに対する読み書きを行ないます。
