ADV7180

SDTVビデオ・デコーダ:10ビット、4倍オーバーサンプリング

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$4.87
機能
  • AEC-Q100、グレード1適応の車載バージョン
  • 世界標準のNTSC / PAL / SECAMのカラー復調をサポート
  • 1個の10ビットADC、CVBS用4倍オーバーサンプリング、Y/Cモード用2倍オーバーサンプリング、YPrPb(チャンネルあたり)用2倍オーバーサンプリング
  • 内蔵アンチエリアシング・フィルタを伴う3つの入力チャンネル
  • CVBS(コンポジット)、Y/C(Sビデオ)とYPrPb(コンポーネント)ビデオ入力のサポート
  • 5ライン長のアダプティブ・コーム・フィルタとCTI / DNRビデオの強化
  • アダプティブ・デジタル長トラッキング(ADLLT)、信号処理、強化型FIFO管理による最小のTBC機能
  • 詳細はデータシートをご参照ください。

製品概要
show more Icon

ADV7180は、世界的な標準であるNTSC、PAL、SECAM互換の標準アナログ・ベースバンド・テレビ信号を自動的に検出し、8ビットのITU-R BT.656インターフェース標準と互換性のある4:2:2コンポーネント・ビデオ・データに変換します。ADV7180のシンプルなデジタル出力インターフェースは、MPEGエンコーダ、コーデック、モバイル・ビデオ・プロセッサ、アナログ・デバイセズのデジタル・ビデオ・エンコーダ(ADV7391などの製品)など、さまざまなデバイスにグルーレスに接続します。外部のHS、VS、FIELD信号は、必要な場合、LCDコントローラその他のビデオASIC用のタイミング・リファレンスとして使用できます。

10ビットの高精度A/D変換機能は、消費者向けアプリケーションに対応した業務用品質のビデオ性能を提供し、真の8ビット・データ分解能を実現します。3チャンネルのアナログ・ビデオ入力は、標準のコンポジット信号、Sビデオ信号、またはコンポーネント・ビデオ信号を取り込めるため、さまざまな消費者向けビデオ・ソースに対応することができます。

AGC(自動ゲイン・コントロール)回路とクランプ再生回路が内蔵されているため、最大1.0Vの振幅をもつビデオ信号の入力が可能になります。また、これらの回路をバイパスしてマニュアル設定することもできます。

ライン・ロック・クロック出力により、±5%のライン長変化があっても、出力データレート、タイミング信号、出力クロック信号を同期化、非同期化、またはラインにロックすることができます。出力制御信号は、多くのアプリケーションでグルーレスなインターフェース接続を実現します。ADV7180は、2線式のシリアル双方向ポート(I2C互換)で設定します。

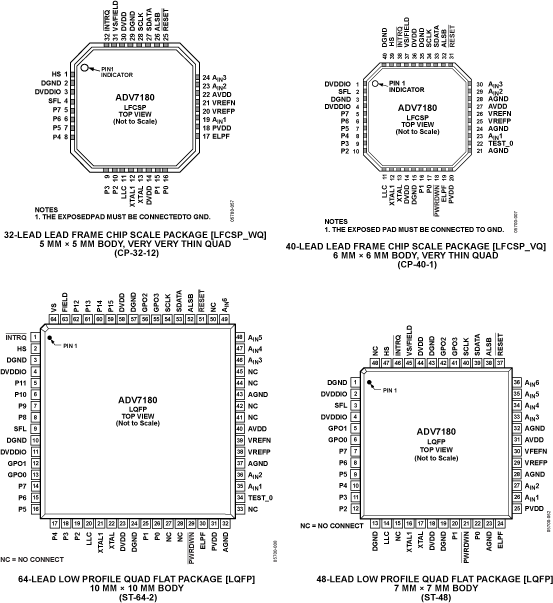

ADV7180は1.8V CMOSプロセスで製造されています。モノリシックCMOS構造を採用しているため、低消費電力でより多くの機能を実現しています。LFCSPパッケージ・オプションはスペースに制約のあるポータブル・アプリケーションに最適となっています。64ピンのLQFPパッケージはADV7181Cとピン互換となっています。48ピンのLQFP、40ピンのLFCSPおよび32ピンのLFCSPは出力としてVSまたはFIELDの1ピン出力を使います。

アプリケーション

  • デジタル・ビデオ・カメラおよびPDA
  • デジタルTV用の低価格SDTV PIPデコーダ
  • ビデオの安全性に対応したマルチチャンネルDVR
  • AVレシーバおよびビデオ・トランスコーディング
  • PCI / USBベースのビデオ・キャプチャおよびTVチューナ・カード
  • パーソナル・メディア・プレーヤおよびレコーダ
  • スマートフォン / マルチメディア・ハンドセット
  • 車載用インフォテインメント機器
  • リアビュー・カメラ / 車両安全システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$4.87
