製品概要

機能と利点

  • 世界標準の NTSC/PAL/SECAM カラー復調に対応
  • 10 ビット A/D コンバータ(ADC)1 個。CVBS、S ビデオ・モード、YPrPb 用に各チャンネル 4 倍オーバーサンプリング
  • アンチエイリアシング・フィルタ内蔵の 4 チャンネル・アナログ・ビデオ入力
  • CVBS(コンポジット)、S ビデオ(Y/C)、YPrPb(コンポーネント)のビデオ入力に対応
  • 完全差動、疑似差動、およびシングルエンドの CVBS ビデオ入力に対応
  • NTSC/PAL/SECAM 自動検出
  • 最大 4 V の同相入力範囲ソリューション
  • 優れた同相ノイズ除去能力
  • 5 ラインの適応型コム・フィルタと CTI/DNR ビデオ画質の向上
  • 適応型ピーク・ホワイト・モードを備えた AGC を内蔵
  • 高速スイッチング機能
  • ACE
  • ダウン・ディザ(8 ビットから 6 ビット)
  • Rovi コピー保護検出
  • 8 ビット ITU-R BT.656 YCrCb 4:2:2 出力、HS/VS/フィールド同期
  • テレテキスト(WST)対応のフル機能 VBI データ・スライサ
  • パワーダウン・モード可能
  • 2 線式シリアル MPU インターフェース(I2C 互換)
  • 1.8 V 単電源対応
  • 車載用温度グレード: −40 °C ~ +105 °C
  • 工業用温度グレード: −40 °C ~ +85 °C
  • 32 ピン、5 mm × 5 mm、RoHS 準拠 LFCSP
  • 車載アプリケーション向けに認定済み

製品概要

ADV7182A は ADV7182 と同じピン配置で、ソフトウェア互換です。

ADV7182A はワンチップのマルチフォーマット対応、多機能ビデオ・デコーダです。標準アナログ・ベースバンド・ビデオ信号を自動的に検出し、YCbCr 4:2:2 のコンポーネント・ビデオ・データ・ストリームに変換します。

ADV7182A のアナログ入力は 10 ビットの A/D コンバータ(ADC)1 個を備え、差動/シングルエンド・コンバータを内蔵しているため、外部アンプ回路なしで、差動、疑似差動、シングルエンドの CVBS に直接接続可能です。

ADV7182A の標準定義プロセッサ(SDP)は、CVBS(コンポジット)、S ビデオ(Y/C)、YPrPb(コンポーネント)形式の NTSC/PAL/SECAM 標準を自動的に検出します。アナログ・ビデオは 4:2:2 コンポーネント・ビデオ・データ・ストリームに変換され、8 ビット ITU-R BT.656 インターフェース規格に対応します。外部同期タイミング信号も利用できます。

ADV7182A は RoHS 準拠の省スペース LFCSP 表面実装パッケージで提供されます。工業用温度範囲 −40 °C ~ +85 °C に加えて −40 °C ~ +105 °C の車載用グレードでも提供されるため、車載用、工業用、民生用のさまざまなアプリケーションに最適です。

ADV7182A は、評価用ボードのスクリプト・ファイルで与えられている I2C 書込みに従って構成する必要があります。


アプリケーション

  • 高度な運転者支援システム
  • 車載用インフォテインメント
  • ビデオ・セキュリティ用 DVR
  • メディア・プレーヤ


製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

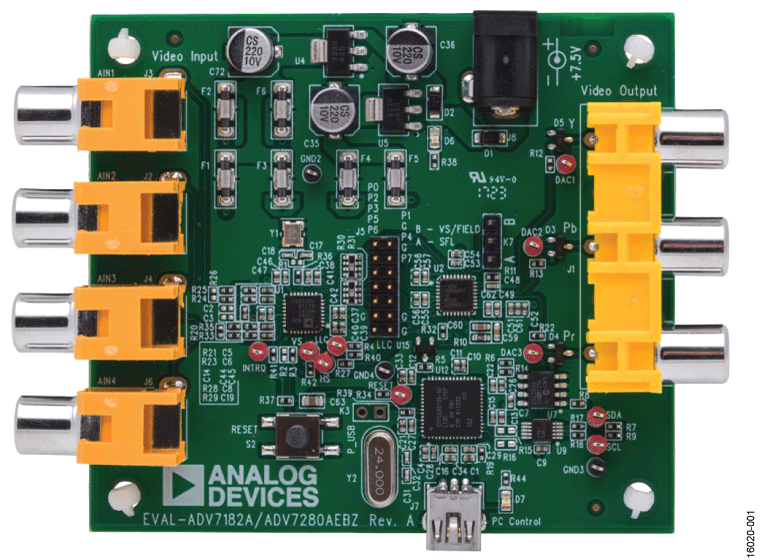

評価キット (1)

ツール

IBIS Models

設計ツール

ADV7182A Evaluation Board Script Files

ADV7282A Evaluation Board Script Files and XMLs
