製品概要
機能と利点
- 世界標準の NTSC／PAL／SECAM カラー復調に対応
- 10 ビット A/D コンバータ（ADC）1 個搭載。CVBS、Y/C、YPrPb モードで各チャンネル 4 倍オーバーサンプリング
- アンチエイリアシング・フィルタ内蔵のアナログ・ビデオ入力チャンネル
- ADV7280A: 最大 4 個の入力チャンネル
- ADV7280A-M: 最大 8 個の入力チャンネル
- CVBS（コンポジット）、S ビデオ（Y/C）、YPrPb（コンポーネント）ビデオ入力に対応
- NTSC／PAL／SECAM 自動検出
- コモンモード入力範囲: 最大 1.47 V
- 優れた同相ノイズ除去能力
- 5 ライン適応型 2D コム・フィルタと CTI ビデオ拡張
- 適応型ピーク・ホワイト・モードを備えた AGC 搭載
- 高速スイッチング能力
- I2P ビデオ出力コンバータ（デインターレーサ）内蔵
- ACE
- ダウンディザ（8 ビットから 6 ビット）
- Rovi コピー保護検出
- MIPI CSI-2 出力インターフェース（ADV7280A-M）
- 8 ビット ITU-R BT.656 YCrCb 4:2:2 出力、HS／VS／フィールド同期（ADV7280A）
- WST 対応のフル機能 VBI データ・スライサ
- パワーダウン・モード可能
- 2 線式 I2C 互換シリアル・インターフェース
- 車載アプリケーション向けに性能評価済み
- 温度グレード: −40°C ～ +105°C

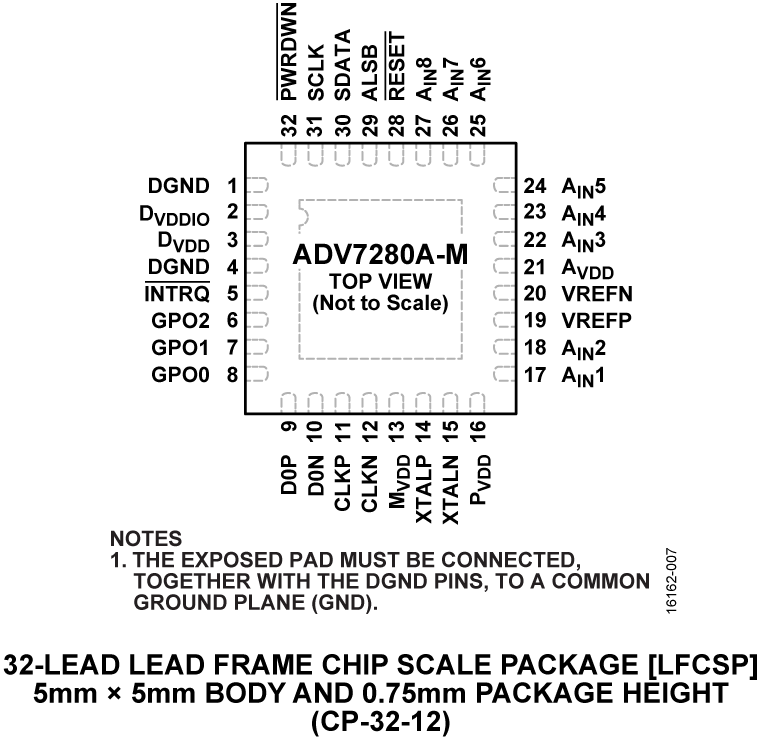

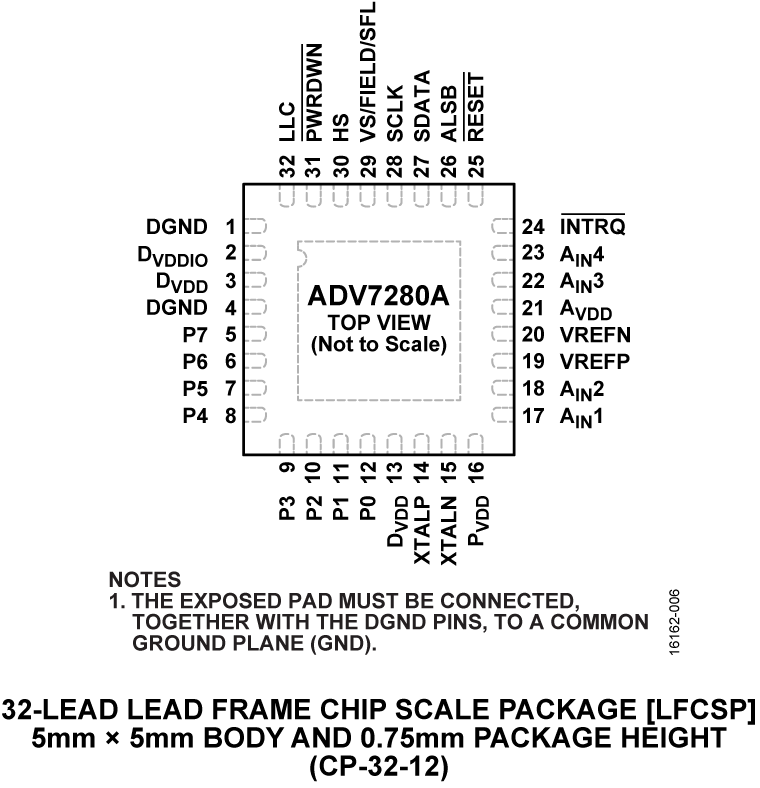

- 32 ピン、5 mm × 5 mm、RoHS 準拠 LFCSP
製品概要
ADV7280A は ADV7280 と同じピン配置を採用し、ソフトウェアの互換性もあります。ADV7280A のモバイル・インダストリ・プロセッサ・インターフェース（MIPI®）モデルである ADV7280A-M は、ADV7280-M と同じピン配置を採用し、ソフトウェアの互換性もあります。
ADV7280A と ADV7280A-M は、特に記載のない限り、特長、機能、仕様ともに同じです。

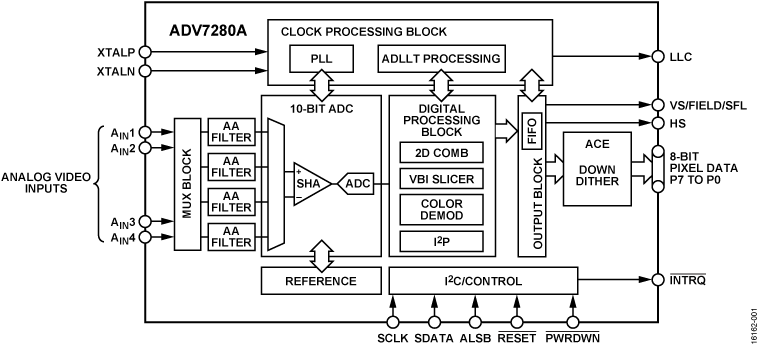

ADV7280A はワンチップのマルチフォーマット対応、多機能ビデオ・デコーダです。標準アナログ・ベースバンド・ビデオ信号を自動的に検出し、YCrCb 4:2:2 のコンポーネント・ビデオ・データ・ストリームに変換します。

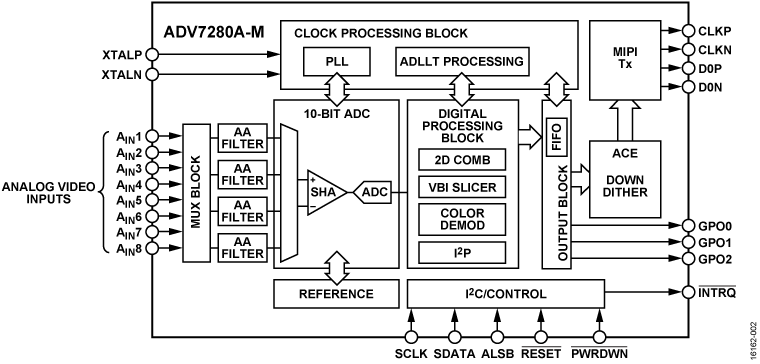

ADV7280A のアナログ入力はシングルエンドの入力ビデオ信号用に設計され、入力マルチプレクサ（ADV7280A: 4 チャンネル、ADV7280A-M: 8 チャンネル）と 10 ビットの A/D コンバータ（ADC）1 個を備えています。
ADV7280A の標準定義プロセッサ（SDP）はコンポジット、S ビデオ（Y/C）、コンポーネント形式の PAL／NTSC／SECAM 標準を自動的に検出します。アナログ・ビデオは 4:2:2 コンポーネント・ビデオ・データ・ストリームに変換され、ADV7280A では 8 ビット ITU-R BT.656 規格互換インターフェース経由、ADV7280A-M では MIPI CSI-2 Tx（以降「MIPI Tx」）インターフェース経由で出力されます。ADV7280A はインターレース／プログレッシブ（I2P）変換用のデインターレーサも内蔵しています。
ADV7280A は RoHS 準拠の省スペース LFCSP 表面実装パッケージで提供されます。ADV7280A は温度範囲 −40°C ～ +85°C に加えて −40°C ～ +105°C の車載用グレードでも提供されるため、車載、工業向け、民生向けとさまざまなアプリケーションに適しています。
ADV7280A の構成は、評価用ボードのスクリプト・ファイルに指定の I2C 書込みに従う必要があります。
アプリケーション
- 高度な運転者支援システム
- 車載用インフォテインメント
- ビデオ・セキュリティ向け DVR
- メディア・プレーヤ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-

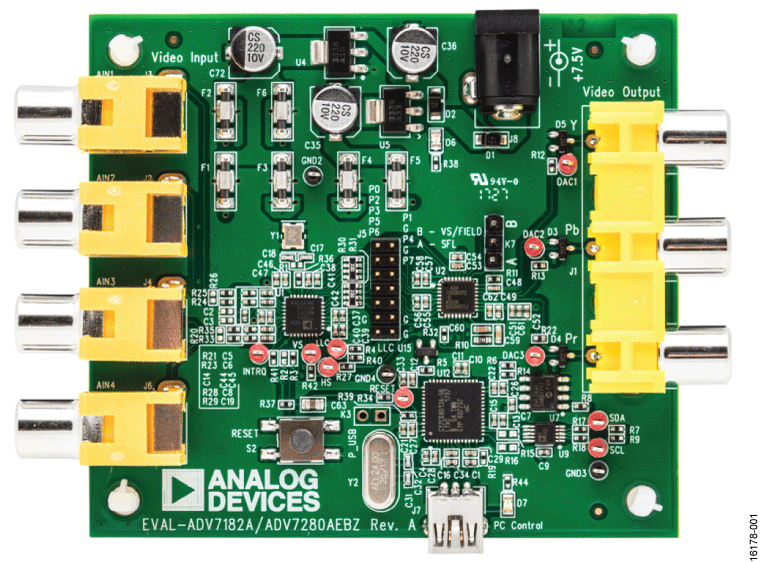

UG-1178: Evaluation Board for the ADV7280A 10-Bit, 4× Oversampled SDTV Video Decoder with Deinterlacer (Rev. 0)9/20/2017
-

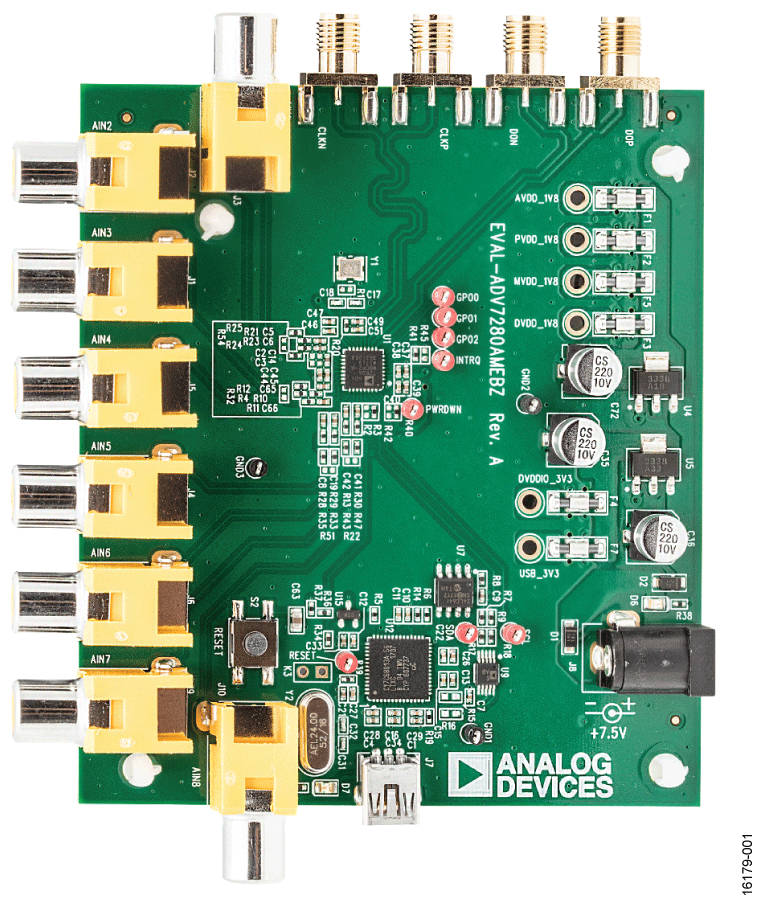

UG-1179: Evaluation Board for the ADV7280A-M 10-Bit, 4× Oversampled SDTV Video Decoder with Deinterlacer (Rev. 0)9/20/2017
-
UG-1176: ADV7280A/ADV7281A/ADV7282A Functionality and Features (Rev. A)9/19/2017
ツールおよびシミュレーション
設計ツール
ZIP
ADV7280A-M Evaluation Board Script Files
18.95 K
Download. and unzip the ADV7280AM_Cust.zip file.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADV7280ABCPZ-M | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280ABCPZ-M-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ-M | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ-M-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280AWBCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
