製品概要
機能と利点
- 世界標準のNTSC/PAL/SECAMのカラー復調をサポート
- 1個の10ビットA/Dコンバータ（ADC）、CVBS、Y/C、YprPbモード用4倍オーバーサンプリング（チャンネルあたり）
- 内蔵アンチエリアシング・フィルタを伴うアナログ・ビデオ入力チャンネル：
ADV7280：最大4入力チャンネル
ADV7280-M：最大8入力チャンネル - ビデオ入力は、CVBS（コンポジット）、Y/C（Sビデオ）とYPrPb（コンポーネント）をサポート
- NTSC/PAL/SECAMの自動検出
- 最大1.47 Vのコモンモード入力範囲ソリューション
- 優れたコモンモード除去比能力
- 5ライン長のアダプティブ2Dコーム・フィルタとCTI/DNRビデオの強化
- アダプティブ・デジタル長トラッキング（ADLLT）、信号処理、強化型FIFO管理による最小のタイム・ベース・コレクション（TBC）機能
- その他の特長については、データシートを参照してください
製品概要
ADV7280/ADV7280-Mは、多機能のワンチップ、マルチフォーマット・ビデオ・デコーダです。ADV7180/ADV7180-Mは、コンポジット形式、Sビデオ形式、コンポーネント・ビデオ形式の、世界標準NTSC、のPAL、及びSECAM標準を持ったアナログ・ベースバンド・ビデオ信号を自動的に検出します。
ADV7280は、アナログ・ビデオ信号を4：2：2のコンポーネント・ビデオ・データ・ストリームに変換します。これは、8ビットITU-R・BT.656インターフェース標準と互換となっています。 ADV7280-Mは、アナログ・ビデオ信号を、モーバイル・インダストリ・プロセッサー・インターフェース（MIPI®） CSI（8ビットYUV）出力のビデオ・ストリームに変換します。
ADV7280/ADV7280-Mのアナログ・ビデオ入力は、シングルエンド信号に対応します。ADV7280は、4つのアナログ入力を提供し、ADV7280-Mは、8アナログ入力を提供します。ADV7280とADV7280-MはI2P変換をサポートします。
ADV7280/ADV7280-Mは、2線のシリアル双方向ポート（I2C®互換）を介してプログラムされます、またこれらの製品は1.8V CMOSプロセスで製造されています。LFCSPパッケージ・オプションは、省スペースを必要とする携帯用アプリケーションにとっては理想的なデコーダといえます。
アプリケーション
- スマート・ホーン/マルチメディア・ハンドセット
- 車載用インフォテインメント
- ビデオ・セキュリティのためのDVR
- メディア･プレーヤ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。

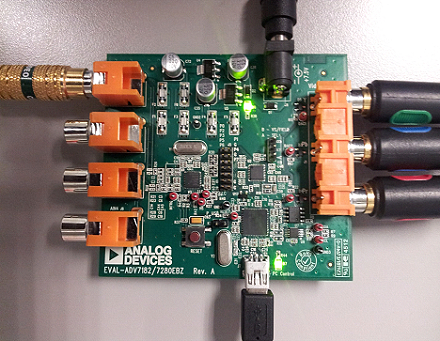

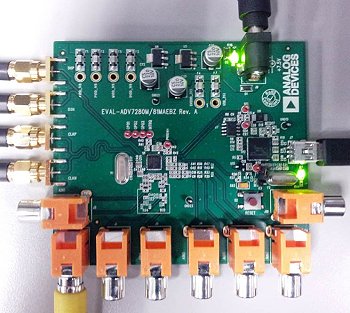

評価キット (2)
参考資料
-
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers8/4/2020
-
AN-1337: Design Considerations for Connecting Analog Devices Video Decoders to MIPI CSI-2 Receivers8/3/2020
-
AN-1337: Design Considerations for Connecting Analog Devices Video Decoders to MIPI CSI-2 Receivers (Rev. 0)12/1/2014
-
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers (Rev. 0)10/18/2013
ツールおよびシミュレーション
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

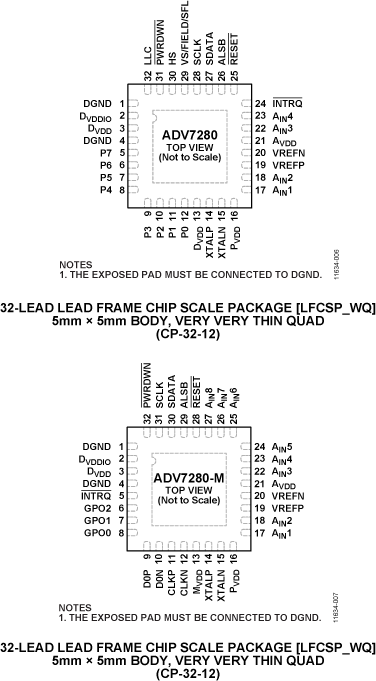

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADV7280BCPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280BCPZ-M | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280BCPZ-M-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280BCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280KCPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280KCPZ-M | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280KCPZ-M-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280KCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280WBCPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280WBCPZ-M | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280WBCPZ-M-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADV7280WBCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
