ADV7282A

SDTV ビデオ・デコーダ、10 ビット、4倍オーバーサンプリング、差動入力対応

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.06
機能
  • 世界標準の NTSC/PAL/SECAM カラー復調に対応
  • 10 ビット A/D コンバータ(ADC)1 個搭載。CVBS、Y/C、YPrPb モードで各チャンネル 4 倍オーバーサンプリング
  • アンチエイリアシング・フィルタ内蔵のアナログ・ビデオ入力チャンネル
    • ADV7282A: 最大 4 個の入力チャンネル
    • ADV7282A-M: 最大 6 個の入力チャンネル
  • CVBS(コンポジット)、S ビデオ(Y/C)、YPrPb(コンポーネント)ビデオ入力に対応
  • 完全差動、疑似差動、シングルエンドの CVBS ビデオ入力に対応
  • NTSC/PAL/SECAM 自動検出
  • 2 個のビデオ入力で STB 診断
  • コモンモード入力範囲: 最大 4 V
  • 優れた同相ノイズ除去能力
  • 5 ライン適応型 2D コム・フィルタと CTI ビデオ拡張
  • 適応型ピーク・ホワイト・モードを備えた AGC 搭載
  • 高速スイッチング能力
  • I2P ビデオ出力コンバータ(デインターレーサ)内蔵
  • ACE
  • ダウンディザ(8 ビットから 6 ビット)
  • Rovi コピー保護検出
  • 8 ビット ITU-R BT.656 YCrCb 4:2:2 出力、HS/VS/フィールド同期(ADV7282A)
  • MIPI CSI-2 出力インターフェース(ADV7282A-M のみ)
  • WST 対応のフル機能 VBI データ・スライサ
  • パワーダウン・モード可能
  • 2 線式 I2C 互換シリアル・インターフェース
  • 車載アプリケーション向けに性能評価済み
  • 温度グレード: −40°C ~ +105°C

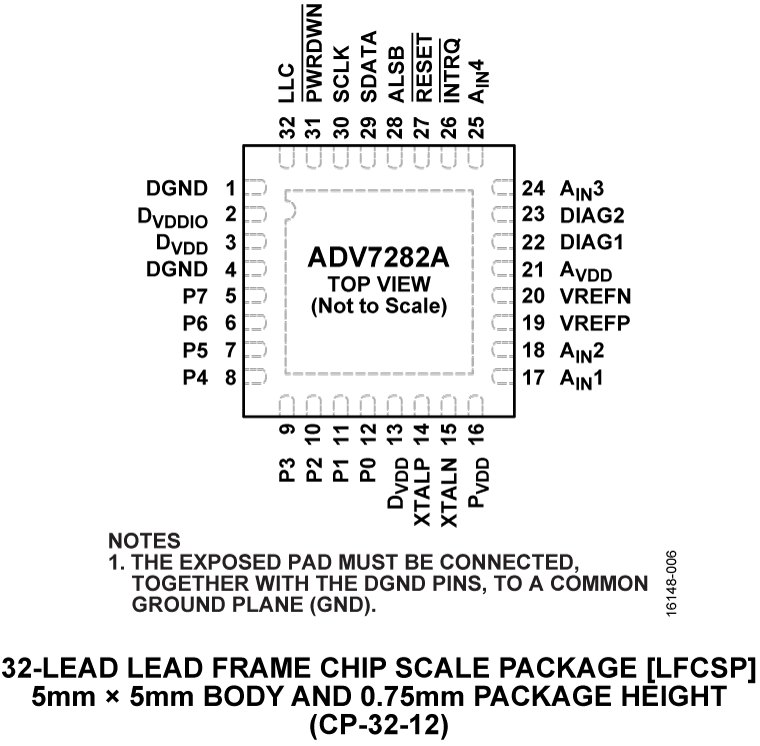

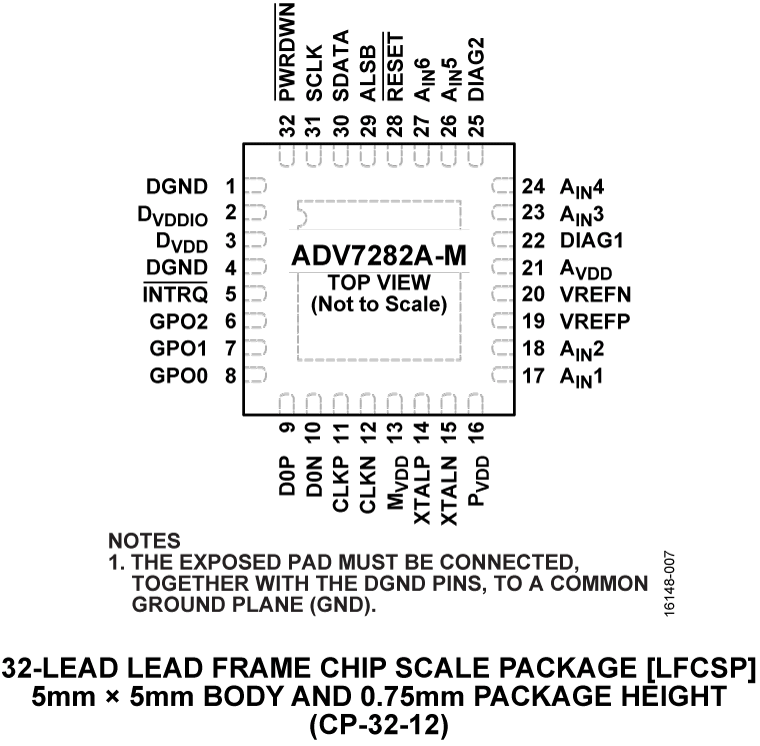

  • 32 ピン、5 mm × 5 mm、RoHS 準拠 LFCSP
製品概要
show more Icon

ADV7282A は ADV7282 と同じピン配置を採用し、ソフトウェアの互換性もあります。ADV7282A のモバイル・インダストリ・プロセッサ・インターフェース(MIPI®)モデルである ADV7282A-M は、ADV7282-M と同じピン配置を採用し、ソフトウェアの互換性もあります。

ADV7282A と ADV7282A-M は、特に記載のない限り、特長、機能、仕様ともに共通です。

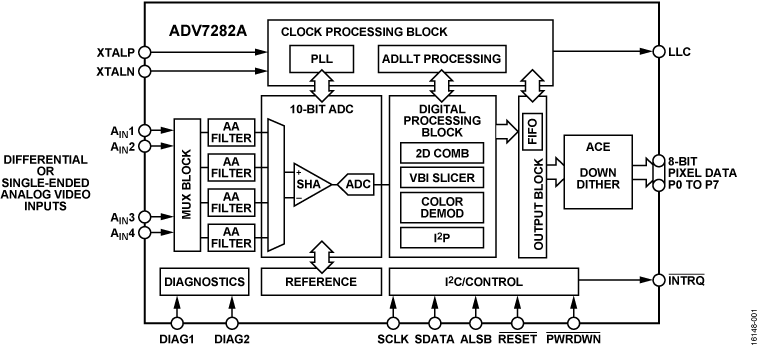

ADV7282A はワンチップのマルチフォーマット対応、多機能ビデオ・デコーダです。標準アナログ・ベースバンド・ビデオ信号を自動的に検出し、YCrCb 4:2:2 のコンポーネント・ビデオ・データ・ストリームに変換します。

ADV7282A のアナログ入力は入力マルチプレクサ(ADV7282A: 4 チャンネル、ADV7282A-M: 6 チャンネル)と 10 ビットの A/D コンバータ(ADC)1 個を備え、差動/シングルエンド・コンバータを内蔵しているため、外部アンプ回路なしで差動、疑似差動、シングルエンドの CVBS の直接接続に対応します。

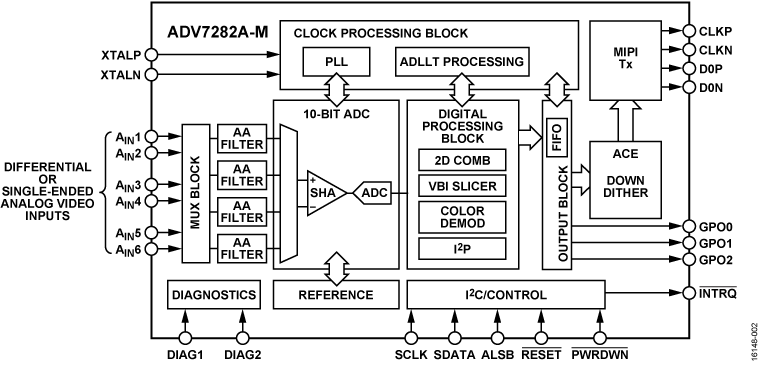

ADV7282A の標準定義プロセッサ(SDP)はコンポジット、S ビデオ(Y/C)、コンポーネント形式の PAL/NTSC/SECAM 標準を自動的に検出します。アナログ・ビデオは 4:2:2 コンポーネント・ビデオ・データ・ストリームに変換され、ADV7282A では 8 ビット ITU-R BT.656 規格互換インターフェース経由、ADV7282A-M では MIPI CSI-2 Tx(以降「MIPI Tx」)インターフェース経由で出力されます。ADV7282A はインターレース/プログレッシブ(I2P)変換用のデインターレーサも内蔵しています。

ADV7282A は、バッテリ短絡(STB)診断検出入力と汎用出力を備えています。

ADV7282A は RoHS 準拠の省スペース LFCSP 表面実装パッケージで提供されます。ADV7282A の温度範囲は −40°C ~ +105°C で、車載アプリケーションに最適です。

ADV7282A の構成は、評価用ボードのスクリプト・ファイルに指定の I2C 書込みに従う必要があります。

アプリケーション

  • 高度な運転者支援システム
  • 車載用インフォテインメント
  • ビデオ・セキュリティ向け DVR
  • メディア・プレーヤ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.06

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADV7282AWBCPZ
  • HTML
  • HTML
ADV7282AWBCPZ-M
  • HTML
  • HTML
ADV7282AWBCPZ-M-RL
  • HTML
  • HTML
ADV7282AWBCPZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-ADV7282A-M

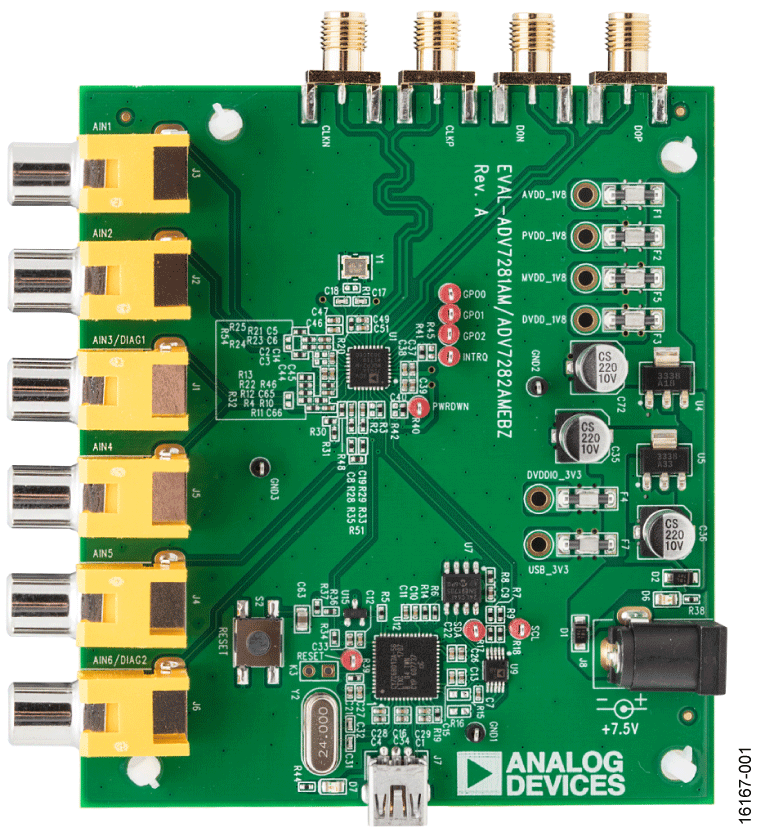

ADV7282A-M 評価用ボード

zoom

EVAL-ADV7282A-M

ADV7282A-M 評価用ボード

ADV7282A-M 評価用ボード

機能と利点

  • 6 個のビデオ入力ポートでシングルエンド CVBS、差動 CVBS、S ビデオ(Y/C)、コンポーネント(YPbPr)に対応
  • MIPI CSI-2 Tx 出力

製品の詳細

EVAL-ADV7282AMEBZ 評価用キットは、アナログ・デバイセズが提供する ADV7282A-M ビデオ・デコーダ評価用プラットフォームです。EVAL-ADV7282AMEBZ 評価用キットには EVAL-ADV7282AMEBZ 評価用ボードと必要なペリフェラルがすべて含まれています。

このユーザー・ガイドでは EVAL-ADV7282AMEBZ 評価用ボードのハードウェアと、この評価用ボードを使用するために必要なソフトウェアの詳細をまとめています。

EVAL-ADV7282AMEBZ 評価用ボードを使用する際は、このユーザー・ガイドと併せて ADV7282A-M データシートと ADV7280A/ADV7281A/ADV7282A デバイス・マニュアルを参照してください。

EngineerZone にアクセスすると ADV7282A-M の追加情報を確認できます。
reference details image

EVAL-ADV7282A

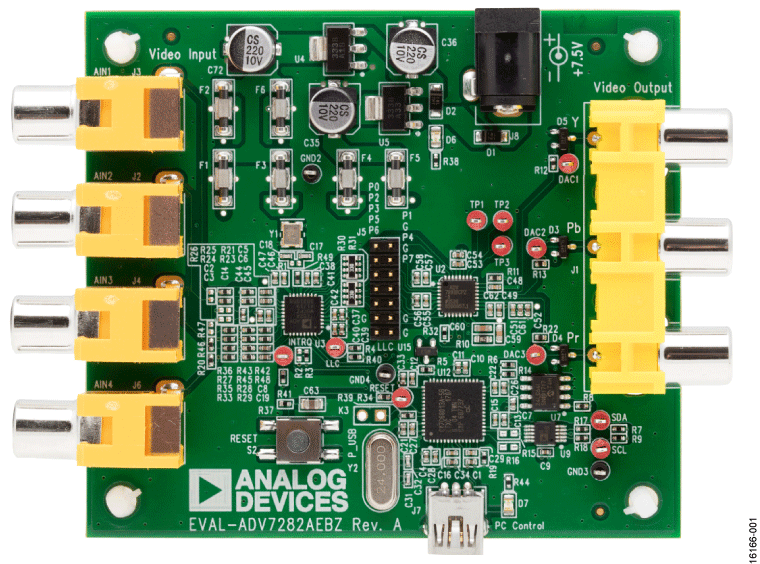

ADV7282A 評価用ボード
