製品概要
機能と利点
- 最大400MHz（800MMACS）の性能を持つBlackfinプロセッサ・コアを採用
- ステレオI2Sを4チャンネル・サポートするデュアル・チャンネル全二重同期シリアルが2ポート
- 一次元および二次元データの転送をサポートするペリフェラルDMAが12チャンネル
- イーサネット10/100 MIIインターフェース
- 接続機能：SDIO、CE-ATA、eMMC、UART、SPORT、SPI、TWI
- Lockbox™セキュア・テクノロジ：コードとコンテンツを保護するハードウェアによるセキュリティ
- 外付けのSDRAM、SRAM、フラッシュ、ROMの複数バンクに対して外付け部品なしで接続を提供するメモリ・コントローラ
- 176ピン、0.5mmピッチ、24×24 LQFPパッケージを採用（工業用温度範囲：－40℃～＋85℃）
- 168ボール、0.8mmピッチ、12×12 mm CSP-BGAパッケージを採用（商用温度範囲：0℃～＋70℃）
製品概要
Blackfinプロセッサ・ファミリーは、内蔵eMAC、3相PWM生成ユニット、直交エンコーダを組み込むことにより、工業用市場および計装市場へ拡張されました。高性能な16/32ビットBlackfin組み込み型プロセッサ・コア、柔軟なキャッシュ・アーキテクチャ、強力なDMAサブシステム、ダイナミック・パワー・マネジメント（DPM）機能により、モータ・コントロール、電力線監視、バイオメトリクス、業務用オーディオ、フェムトセルのような広範囲な接続アプリケーションに対応できる柔軟なプラットフォームを提供します。
BF516内蔵のeMACと、400MHzのCPU、その他多くのペリフェラルとの組み合わせにより、BF516は要求の厳しいネットワーク接続システムに対する最も魅力ある選択肢になっています。
組み込み型システム設計者にとってVoIPでの困難な問題は、経済的で配備が容易、かつ複数の市場間で性能がスケーラブルな処理ソリューションを選択することです。“売れ筋”の組み込み型ソリューションでは、チャンネル数の少ない基本的なVoIPソリューションを組み込むことができ、さらにビデオ、ミュージック、画像、システム制御といった付加価値的な機能やサービスを加えるために十分な余力を持つプラットフォームを使って設計を行うアプローチを取ります。ADSP-BF516は、プロセッサ・コアを2個使ってVoIP機能を提供する従来型VoIP組み込み型ソリューションとは異なり、ユニファイド・コア・アーキテクチャによるコンバージェント・ソリューションを提供します。このユニファイド・コア・アーキテクチャでは、音声やビデオの信号処理と、ネットワークやユーザ・インターフェイスの要求を管理するRISC MCU処理を同時に行うことができます。1つのコンバージェント・プロセッサでVoIPの全機能を提供する独自な機能により、ソフトウェア開発環境の統一、システム・デバッグや配備の迅速化、システム全体コストの削減が可能になります。
また、BF516は、低消費電力が極めて小さく、ポータブル機器用のSDIO、CE-ATA、eMMCに対応するリムーバブル・ストレージ・インターフェースも提供します。
IPの保護は、今日の組み込み型コンピューティング・アプリケーションに必要な機能になりました。ADSP-BF516は、プログラム・コードへの安全なアクセスに必要なプライベート・キーをユーザが組み込むことができるOTP（ワンタイム・プログラマブル）メモリを導入し、ファームウェア使用のソリューションを採用することにより、柔軟性、拡張性、性能のバランスのとれたセキュリティ方式を提供します。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

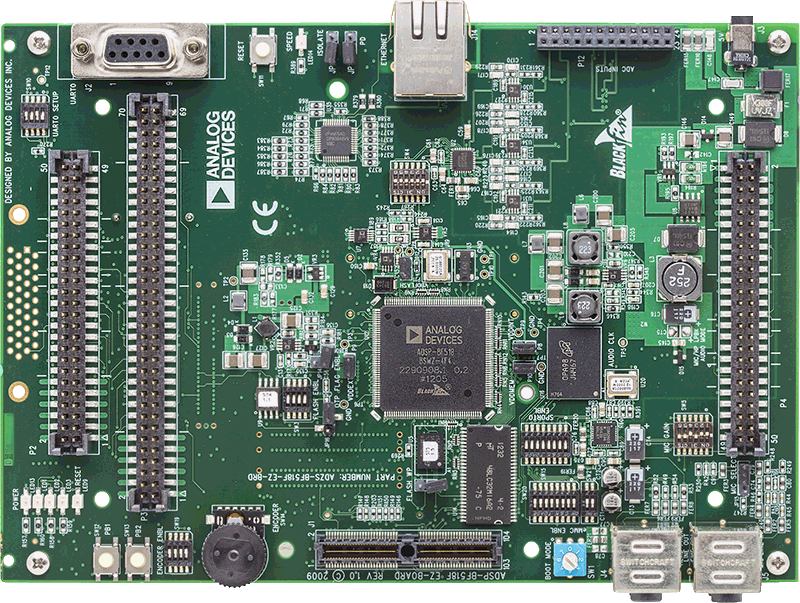

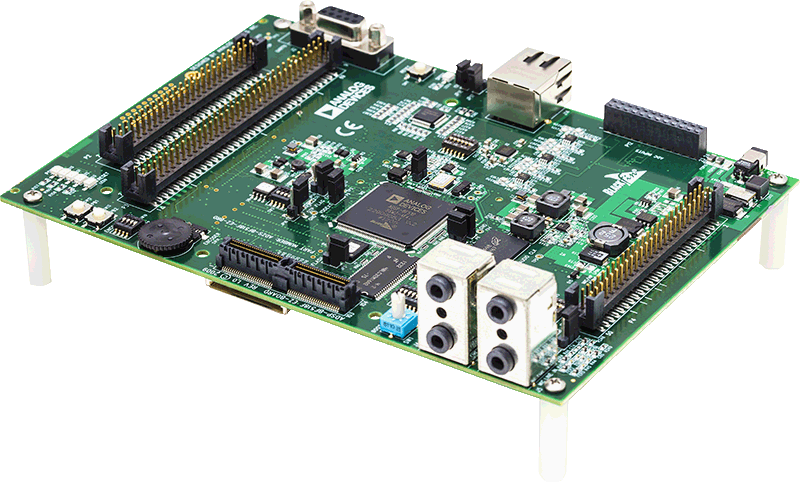

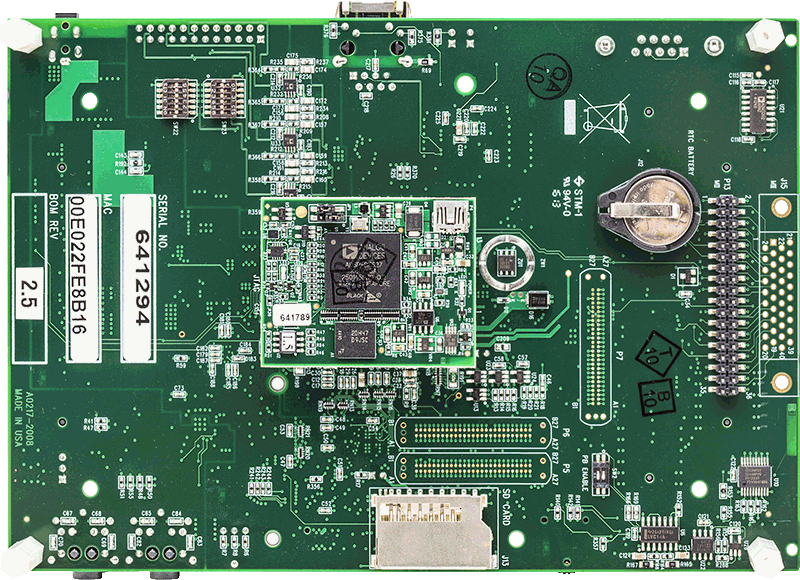

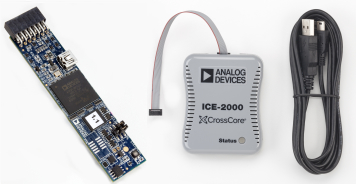

評価キット (4)
参考資料
-
EE-112: Class Implementation in Analog C++11/14/2016
-
EE-213: Host Communication via the Asynchronous Memory Interface for Blackfin® Processors (Rev. 2)2/14/2015
-
EE-367: Flash Programmer Drivers for ADSP-BF51xF16 Blackfin® Processors (Rev. 1)7/16/2014
-
• EE-367: Code Example
ZIP -
EE-350: Seamlessly Interfacing MEMS Microphones with Blackfin Processors (Rev. 1)8/27/2010
-
• EE-350: Code Example
ZIP -
EE-335: Interfacing SD Cards with Blackfin Processors (Rev. 1)3/4/2010
-
• EE-335: Code Example
ZIP -
EE-347: Formatted Print to a UART Terminal with Blackfin® Processors (Rev. 3)2/2/2010
-
• EE-347: Code example
ZIP -
EE-339: Using External Switching Regulators with Blackfin® Processors (Rev. 1)8/18/2009
-
EE-271: Using Cache Memory on Blackfin® Processors (Rev. 2)8/18/2009
-
• EE-271: Code example
ZIP -
EE-301: Video Templates for Developing Multimedia Applications on Blackfin® Processors (Rev. 1)5/8/2009
-
• EE-301: Video Template Code
ZIP -
EE-312: Building Complex VDK/LwIP Applications Using Blackfin® Processors (Rev. 2)10/8/2008
-
• EE-312: Code example
ZIP -
EE-340: SPIによるSHARC®とBlackfin®間接続 (Rev. 1)7/11/2008
-
• EE-340: Code example (Rev 1, 07/2008)
ZIP -
EE-281: Blackfin®プロセッサのハードウェア・デザイン・チェックリスト (Rev. 2)7/7/2008
-
EE-326: Blackfin®プロセッサとSDRAM技術 (Rev. 2)5/18/2008
-
• EE-326: Code example (Rev 2, 12/2008)
ZIP -
EE-334: Using Blackfin® Processor Hibernate State for Low Standby Power (Rev. 1)5/17/2008
-
• EE-334: Associated ZIP File
ZIP -
EE-204: Blackfin® Processor SCCB Software Interface for Configuring I2C® Slave Devices (Rev. 2)3/26/2008
-
• EE-204: Associated Code (Rev 3, 02/2008)
ZIP -
EE-333: Interfacing Blackfin® Processors to Winbond W25X16 SPI Flash Devices (Rev. 1)3/25/2008
-
• EE-333: Associated Code
ZIP -
EE-323: Implementing Dynamically Loaded Software Modules (Rev. 1)3/8/2008
-
• EE-323: Associated Code
ZIP -
EE-330: Windows Vista Compatibility in VisualDSP++ 5.0 Development Tools (Rev. 1)8/31/2007
-
EE-185: Fast Floating-Point Arithmetic Emulation on Blackfin® Processors (Rev. 4)8/28/2007
-
• EE-185: Associated Code (Rev 4, 08/2007)
ZIP -
EE-325: Interfacing Atmel Fingerprint Sensor AT77C104B with Blackfin® Processors (Rev. 1)8/20/2007
-
• EE-325: Code Example
ZIP -
EE-324: Blackfin®プロセッサ用のシステム最適化技術 (Rev. 1)7/12/2007
-
• EE-324: Associated Code (Rev 1, 07/2007)
ZIP -
EE-175: Emulator and Evaluation Hardware Troubleshooting Guide for VisualDSP++ Users (Rev. 14)5/21/2007
-
• EE-175: Associated Files
ZIP -
EE-311: VisualDSP++® Flash Programmer API for Blackfin® Processors (Rev. 1)12/15/2006
-
• EE-311: Code Example
ZIP -
EE-307: VisualDSP++®ツールを使用したBlackfin®プロセッサのトラブルシューティングのこつ (Rev. 1)12/14/2006
-
EE-308: Estimating and Optimizing Booting Time for Blackfin® Processors (Rev. 1)12/13/2006
-
• EE-308: Associated ZIP File
ZIP -
EE-309: Power Mode Transition Times of Blackfin® Processors (Rev. 1)12/6/2006
-
EE-306: PGO Linker - A Code Layout Tool for Blackfin Processors (Rev. 1)12/5/2006
-
• EE-306: Associated File
ZIP -
EE-304: Using the Blackfin® Processor SPORT to Emulate a SPI Interface (Rev. 1)11/15/2006
-
• EE-304: Associated Source Code
ZIP -
EE-303: Using VisualDSP++® Thread-Safe Libraries with a Third-Party RTOS (Rev. 1)11/15/2006
-
EE-302: Interfacing ADSP-BF53x Blackfin® Processors to NAND FLASH Memory (Rev. 1)11/15/2006
-
EE-276: Video Framework Considerations for Image Processing on Blackfin® Processors (Rev. 1)11/8/2005
-
EE-269: A Beginner’s Guide to Ethernet 802.3 (Rev. 1)6/7/2005
-
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005
-
EE-257: A Boot Compression/Decompression Algorithm for Blackfin® Processors (Rev. 1)12/16/2004
-
• EE-257 Software Code
ZIP -
EE-236: Real-Time Solutions Using Mixed-Signal Front-End Devices with the Blackfin® Processor (Rev. 1)7/21/2004
-
• EE-236 Software Code
ZIP -
EE-234: Interfacing T1/E1 Transceivers/Framers to Blackfin® Processors via the Serial Port (Rev. 1)7/21/2004
-
• Software Code and Schematics
ZIP -
EE-235: An Introduction to Scripting in VisualDSP++® (Rev. 1)5/19/2004
-
EE-183: Rational Sample Rate Conversion with Blackfin® Processors (Rev. 5)10/30/2003
-
• EE-183 Software Code
ZIP -
EE-197: ADSP-BF531/532/533 Blackfin® Processor Multi-cycle Instructions and Latencies10/8/2003
-
EE-192: Using C To Create Interrupt-Driven Systems On Blackfin® Processors5/30/2003
-
EE-68: Analog Devices JTAG Emulation Technical Reference (Rev. 10)12/20/2002
-
EE-149: Tuning C Source Code for the Blackfin® Processor Compiler12/16/2002
-
EE-128: DSP in C++: Calling Assembly Class Member Functions From C++9/18/2002
-
EE-110: A Quick Primer on ELF and DWARF File Formats5/17/2000
-
EE-104: Setting Up Streams with the VisualDSP Debugger11/5/1999
-
• EE-104 Software Code
ZIP
-
VisualDSP++® 5.0 Assembler and Preprocessor Manual (Rev. 3.4)11/15/2009
-
VisualDSP++® 5.0 C/C++ Compiler and Library Manual for Blackfin Processors (Rev. 5.4)11/13/2009
-
Documentation Errata
-
VisualDSP++® 5.0 Loader and Utilities Manual (Rev. 2.5)11/13/2009
-
Documentation Errata
-
VisualDSP++® 5.0 Device Drivers and System Services Manual for Blackfin Processors (Rev. 4.3)11/13/2009
-
Documentation Errata
-
VisualDSP++® 5.0 Licensing Guide (Rev. 1.4)11/13/2009
-
VisualDSP++® 5.0 Kernel (VDK) Users Guide (Rev. 3.5)11/13/2009
-
VisualDSP++® 5.0 Linker and Utilities Manual (Rev. 3.5)11/13/2009
-
VisualDSP++® 5.0 Users Guide (Rev. 3.0)12/9/2007
-
VisualDSP++® 5.0 Quick Installation Reference Card (Rev. 3.1)8/30/2007
-
VisualDSP++® 5.0 Getting Started Guide (Rev. 3.0)8/30/2007
-
Documentation Errata
-
VisualDSP++® 5.0 Product Release Bulletin (Rev. 3.0)8/30/2007
-
Blackfinプロセッサ・ファミリー4/7/2008
-
Selecting a Processor for VoIP Solutions10/1/2008
ソフトウェア & システム
Software & Tools Anomalies
ミドルウェア
軽量TCP/IP（lwIP）スタック
CrossCore Embedded Studio向け軽量TCP/IP（lwIP）スタックは、組み込みプラットフォーム用に広く採用されているTCP/IPスタックの実装の1つで、TCP/IPセットの大半のネットワーキング・プロトコルに対応しています。
ソフトウェア開発ツール
CrossCore® Embedded Studio
CrossCore Embedded Studioは、アナログ・デバイセズのBlackfin®、SHARC®、Arm®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。
ツールおよびシミュレーション
BSDL Model Files
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADSP-BF516BBCZ-3 | 材料宣誓書（MD） | 信頼性データ | 168-Ball CSPBGA (12mm x 12mm x 1.6mm) | |
| ADSP-BF516BBCZ-4 | 材料宣誓書（MD） | 信頼性データ | 168-Ball CSPBGA (12mm x 12mm x 1.6mm) | |
| ADSP-BF516BSWZ-3 | 材料宣誓書（MD） | 信頼性データ | 176-Lead LQFP (24mm x 24mm w/ EP) | |
| ADSP-BF516BSWZ-4 | 材料宣誓書（MD） | 信頼性データ | 176-Lead LQFP (24mm x 24mm w/ EP) | |
| ADSP-BF516KBCZ-3 | 材料宣誓書（MD） | 信頼性データ | 168-Ball CSPBGA (12mm x 12mm x 1.6mm) | |
| ADSP-BF516KBCZ-4 | 材料宣誓書（MD） | 信頼性データ | 168-Ball CSPBGA (12mm x 12mm x 1.6mm) | |
| ADSP-BF516KSWZ-3 | 材料宣誓書（MD） | 信頼性データ | 176-Lead LQFP (24mm x 24mm w/ EP) | |
| ADSP-BF516KSWZ-4 | 材料宣誓書（MD） | 信頼性データ | 176-Lead LQFP (24mm x 24mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
