ADSP-BF504

工業用および汎用アプリケーション向けに最適化されたペリフェラル・セットを備えた低価格Blackfin

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.33
特長
  • 400MHz(800MMACS)の性能と68KBのL1メモリを備えたBlackfinプロセッサ・コア
  • 低消費電力
  • 2個のSPI、2個のSPORT、2個のUART、1個のPPIインターフェース
  • 同期サンプリング機能付き外部ADCへのグルーレスなインターフェースを実現するADC制御モジュール
  • 2個の3相PWMユニット
  • CANコントローラとリムーバブル・ストレージ・インターフェース
  • 8個の汎用カウンタとロータリ・サポート機能付きの2個の32ビット・アップ/ダウン・カウンタ
  • 12チャンネルのペリフェラルDMAと2チャンネルのメモリ間DMA
  • 12×12mm LFCSPパッケージ
  • 商用/工業用の温度グレード

製品概要
show more Icon
BF504は、BF50x Blackfinプロセッサ製品ファミリーを初めて採用するときに最適な低価格製品です。400MHzのコア・クロック速度と豊富なペリフェラル・セット(2個の3相PWMユニット、ADC制御モジュール、2個のSPI、2個のSPORT、CANコントローラ、PPI、8個の汎用カウンタ、リムーバブル・ストレージ・インターフェースなど)により、外部メモリや実行可能なフラッシュを必要としない、演算パワーが要求される工業用/自動車用/汎用アプリケーション向けに最適な機能と価格を提供します。BF504は、低価格の12×12mm LFCSPパッケージで、商用/工業用の温度グレードのほか、自動車用にも認定されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADSP-BF504BCPZ-4
  • HTML
  • HTML
ADSP-BF504KCPZ-4
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 20, 2023

- 23_0018

Conversion of 12x12 LFCSP Package Outline from Punch to Sawn and Transfer of Assembly Site to UTAC Thailand

9 14, 2021

- 20_0257

CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand

5 19, 2014

- 14_0069

Datasheet Change for ADSP-BF504, BF504F, BF506F Processors

ADSP-BF504BCPZ-4

製造中

ADSP-BF504KCPZ-4

製造中

8 17, 2012

- 12_0010

Die Revision 0.1 for ADSP-BF504 & ADSP-BF504F Blackfin Processors

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 20, 2023

- 23_0018

arrow down

Conversion of 12x12 LFCSP Package Outline from Punch to Sawn and Transfer of Assembly Site to UTAC Thailand

9 14, 2021

- 20_0257

arrow down

CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand

5 19, 2014

- 14_0069

arrow down

Datasheet Change for ADSP-BF504, BF504F, BF506F Processors

ADSP-BF504BCPZ-4

製造中

ADSP-BF504KCPZ-4

製造中

8 17, 2012

- 12_0010

arrow down

Die Revision 0.1 for ADSP-BF504 & ADSP-BF504F Blackfin Processors

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

EMULATOR-USB & HP USB ICE

USB-Based Emulator and High Performance USB-Based Emulator

zoom

EMULATOR-USB & HP USB ICE

USB-Based Emulator and High Performance USB-Based Emulator

USB-Based Emulator and High Performance USB-Based Emulator

機能と利点

  • Full speed USB 1.1 interface enabling download speeds of up to 150 KB/Sec (ADZS-USB-ICE) or High speed USB 2.0 interface enabling download speeds of up to 1.5MB/sec (ADZS-HPUSB-ICE)
  • Background Telemetry Channel (BTC) support enabling non-intrusive data exchange at up to 2.0 MB/sec (ADZS-HPUSB-ICE only)
  • 1.8V, 2.5V, and 3.3V compliant and tolerant
  • Support for all ADI JTAG processors and DSPs
  • 5V tolerant and 3.3V compliant for 5V processors and DSPs
  • Multiprocessor support
  • 14-pin JTAG connector
  • 3-meter USB cable for difficult-to-reach targets
  • CE-certified

製品の詳細

Analog Devices’ cost-effective Universal Serial Bus (USB)-based emulator and High performance (HP) Universal Serial Bus (USB)-based emulator each provide an easy, portable, non-intrusive, target-based debugging solution for Analog Devices JTAG processors and DSPs. These powerful USB-based emulators perform a wide range of emulation functions, including single-step and full speed execution with pre-defined breakpoints, and viewing and/or altering of register and memory contents. With the ability to automatically detect and support multiple I/O voltages, the USB and HP USB emulators enable users to communicate with all of the Analog Devices JTAG processors and DSPs using either a full speed USB 1.1 or high speed USB 2.0 port on the host PC. Applications and data can easily and rapidly be tested and transferred between the emulators and the separately available VisualDSP++ development and debugging environment(sold separately).

The plug-and-play architecture of USB allows the emulators to be automatically detected and configured by the host operating system. It can also be connected to and disconnected from the host without opening the PC or turning off the power to the PC. A 3-meter cable is included to connect the emulators to the host PC, thus providing abundant accessibility to hard to reach targets.

The HP USB-based emulator also supports the Background Telemetry Channel (BTC), a non-intrusive method for exchanging data between the host and target application without affecting the target system's real-time characteristics.

Part Number:
USB-Based Emulator
Part Number: ADZS-USB-ICE
High Performance USB-Based Emulator
Part Number: ADZS-HPUSB-ICE

Tools Support:
Tel: 1-800-ANALOGD (262-5643)
Contact Support

For additional information, contact your local Analog Devices Sales Office or Distributor.

reference details image

EMULATOR-ADSP

低価格の ICE-1000 と高性能な ICE-2000 USB ベースの JTAG エミュレータ

zoom

EMULATOR-ADSP

低価格の ICE-1000 と高性能な ICE-2000 USB ベースの JTAG エミュレータ

低価格の ICE-1000 と高性能な ICE-2000 USB ベースの JTAG エミュレータ

機能と利点

  • Blackfin、Blackfin+、SHARC、およびARM 付きマルチコア SHARC+ の JTAG/SWD サポート
  • プラグアンドプレイ、USB 2.0 準拠
  • USB バス給電デバイス
  • Windows® 8.1、Window 7 互換
  • 複数プロセッサ I/O 電圧サポート:1.8 V、2.5 V、および 3.3 V
  • 複数プロセッサのサポート
  • ICE-1000 で 5 MHz の JTAG/SWD クロック動作
  • ICE-2000 で 最大46 MHz の JTAG/SWD クロック動作
  • ステータス表示を強化する多色 LED
  • リモート・デバッグをサポートするためにソフトウェアによって制御されるターゲット・リセット

製品の詳細

アナログ・デバイセズ ICE-1000 および ICE-2000 エミュレータにより、アナログ・デバイセズ・プロセッサおよび DSP 上で高度なアプリケーションの作成、テスト、デバッグを簡単に実施できます。CrossCore® Embedded Studio 開発環境と連携して動作するこれらのエミュレータは、JTAG 準拠のアナログ・デバイセズのすべてのプロセッサに対して最高水準のサポートを提供します。

ICE-1000/ICE-2000 で追加された新しいデバッグ機能:


  • Coresight シリアル・ワイヤ・デバッグ(SWD)
reference details image

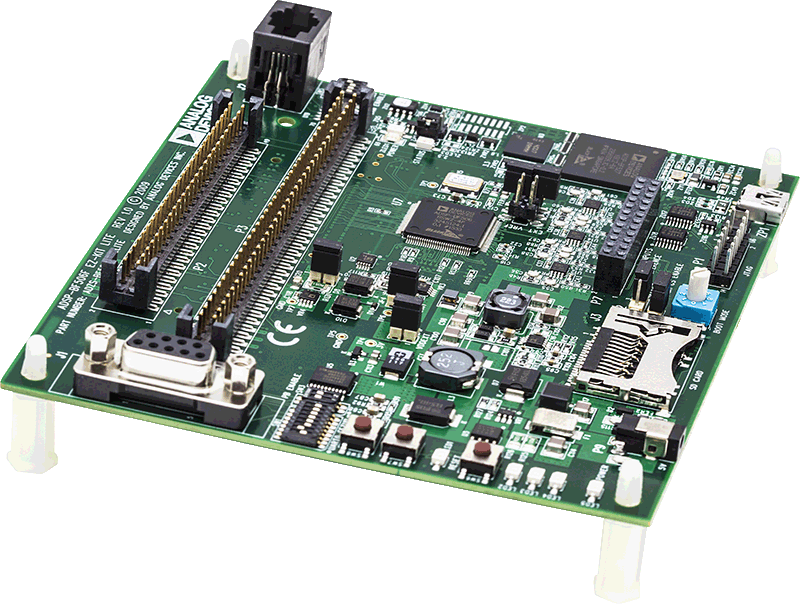

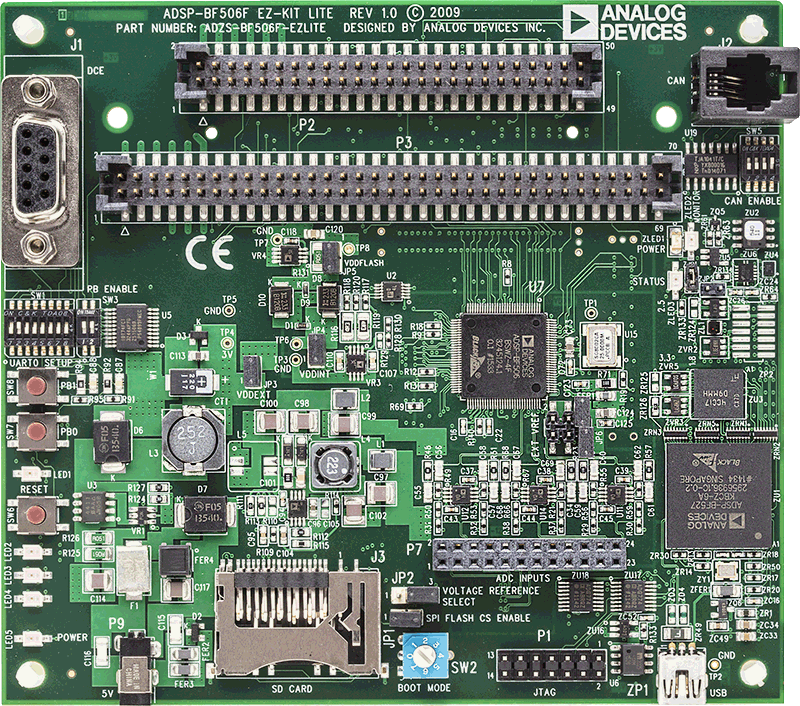

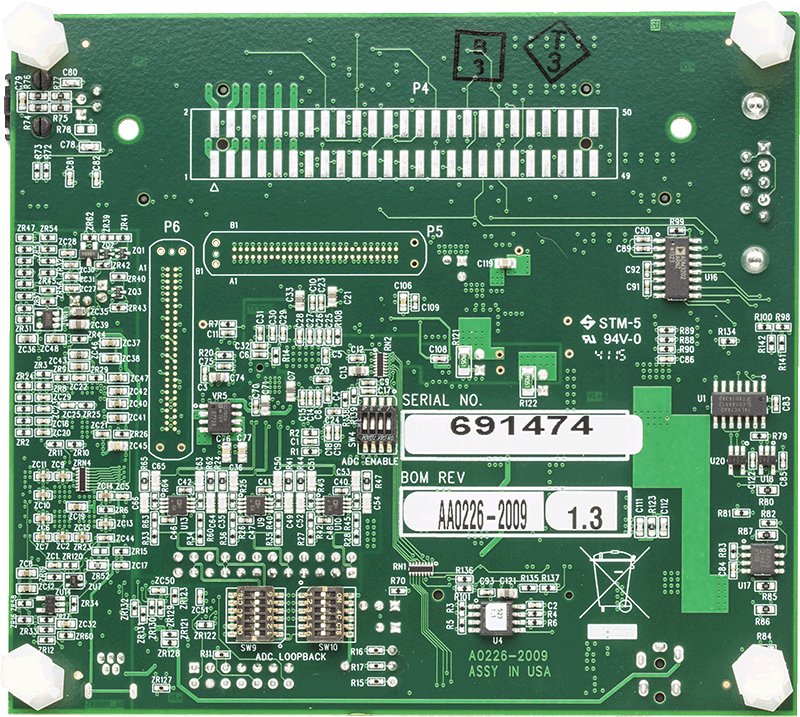

EVAL-BF506F-EZLITE
