AD5258

デジタル・ポテンショメータ、64ポジション、不揮発性、I2C互換

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$0.75
特長
  • チャンネル数:1
  • ポジション数:64
  • メモリのタイプ:不揮発性
  • インターフェース:I2C
  • 抵抗値:1kΩ、10kΩ、50kΩ、100kΩ
  • 電圧範囲:+5.5V
  • 電源電流:1μA
  • 温度範囲:-40~+85℃
  • 絶対温度係数:300ppm/℃

製品概要
show more Icon
AD5258は、64ポジション調整アプリケーション用の不揮発性ソリューションで、パッケージ・サイズが3mm×4.9mmとコンパクトです。このデバイスは、機械式ポテンショメータまたは可変抵抗器と同様の電子調整機能を実行しますが、高い分解能とソリッドステート信頼性があります。

ワイパー設定の制御は、ワイパー・レジスタとEEMEMのデータ内容の読出しができる I2C互換のデジタル・インターフェースを介して実行できます。抵抗の許容誤差もEEMEM内部に保存されるため、これによって0.1%のエンド・ツー・エンド許容誤差精度が得られます。セキュリティ強化のため、デバイスを書込み保護モードに設定するコマンド・ビットがあり、EEMEMレジスタへのデータの書込みを禁止できます。

このほか、VLOGICピンも別途用意されているため、ユーザーが利用できるインターフェースのフレキシビリティがさらに高まります。1つのバス上に複数のデバイスを接続する必要があれば、AD0とAD1の各アドレス・ビットを使用して、同じバス上に最大9個までデバイスを接続できます。

アプリケーション

  • LCDパネルのVCOM調整
  • LCDパネルの輝度およびコントラスト調整
  • 新規設計で機械式ポテンショメータの代わりに利用
  • プログラマブル電源
  • RFアンプのバイアシング
  • 自動車のエレクトロニクス調整
  • ゲイン制御とオフセット調整
  • 低分解能DACの代わりに利用
  • 電子レベル設定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$0.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5258BRMZ1
  • HTML
  • HTML
AD5258BRMZ1-R7
  • HTML
  • HTML
AD5258BRMZ10
  • HTML
  • HTML
AD5258BRMZ10-R7
  • HTML
  • HTML
AD5258BRMZ100
  • HTML
  • HTML
AD5258BRMZ100-R7
  • HTML
  • HTML
AD5258BRMZ50
  • HTML
  • HTML
AD5258BRMZ50-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2017

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD5258BRMZ1

製造中

AD5258BRMZ1-R7

製造中

AD5258BRMZ10

製造中

AD5258BRMZ10-R7

製造中

AD5258BRMZ100

製造中

AD5258BRMZ100-R7

製造中

AD5258BRMZ50

製造中

AD5258BRMZ50-R7

製造中

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD5258BRMZ1

製造中

AD5258BRMZ1-R7

製造中

AD5258BRMZ10

製造中

AD5258BRMZ10-R7

製造中

AD5258BRMZ100

製造中

AD5258BRMZ100-R7

製造中

AD5258BRMZ50

製造中

AD5258BRMZ50-R7

製造中

5 8, 2012

- 12_0013

AD5258 Metal Edit

AD5258BRMZ1

製造中

AD5258BRMZ1-R7

製造中

AD5258BRMZ10

製造中

AD5258BRMZ10-R7

製造中

AD5258BRMZ100

製造中

AD5258BRMZ100-R7

製造中

AD5258BRMZ50

製造中

AD5258BRMZ50-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2017

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

AD5258BRMZ1

製造中

AD5258BRMZ1-R7

製造中

AD5258BRMZ10

製造中

AD5258BRMZ10-R7

製造中

AD5258BRMZ100

製造中

AD5258BRMZ100-R7

製造中

AD5258BRMZ50

製造中

AD5258BRMZ50-R7

製造中

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD5258BRMZ1

製造中

AD5258BRMZ1-R7

製造中

AD5258BRMZ10

製造中

AD5258BRMZ10-R7

製造中

AD5258BRMZ100

製造中

AD5258BRMZ100-R7

製造中

AD5258BRMZ50

製造中

AD5258BRMZ50-R7

製造中

5 8, 2012

- 12_0013

arrow down

AD5258 Metal Edit

AD5258BRMZ1

製造中

AD5258BRMZ1-R7

製造中

AD5258BRMZ10

製造中

AD5258BRMZ10-R7

製造中

AD5258BRMZ100

製造中

AD5258BRMZ100-R7

製造中

AD5258BRMZ50

製造中

AD5258BRMZ50-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

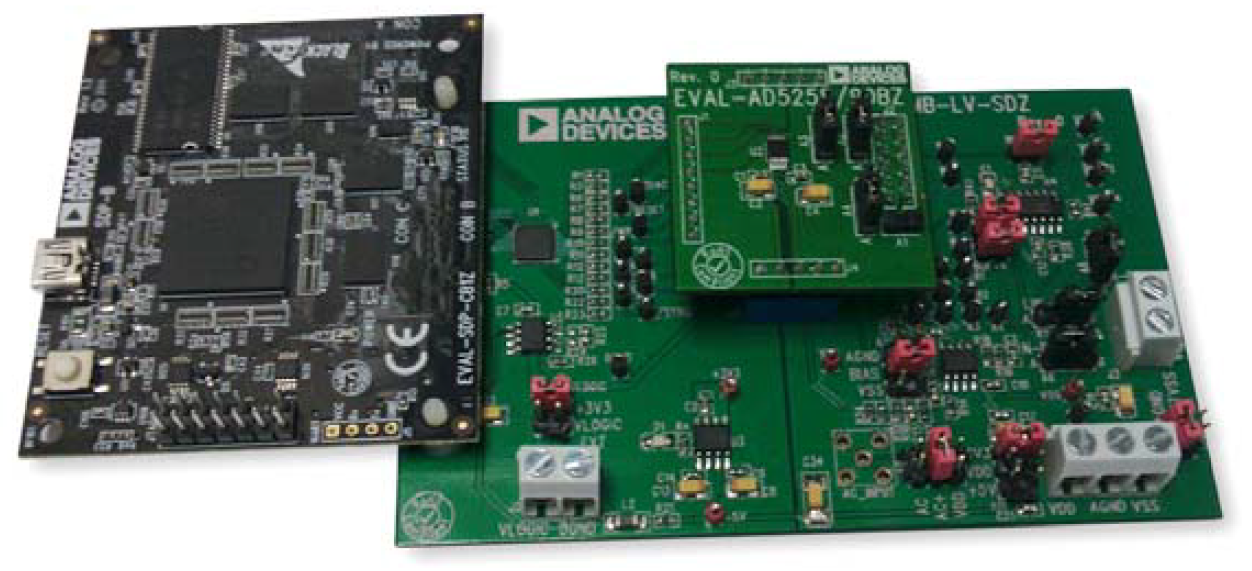

EVAL-AD5258

AD5258 Evaluation Board

zoom

EVAL-AD5258

AD5258 Evaluation Board

AD5258 Evaluation Board

機能と利点

  • Full-featured in conjunction with low voltage digiPOT motherboard (EVAL-MB-LV-SDZ)
  • Various test circuits
  • Various ac/dc input signals
  • PC control via a separately purchased system demonstration platform (SDP-B or SDP-S)
  • PC software for control

製品の詳細

The AD5258 supports single-supply 2.7 V to 5.5 V operation, making the device suited for battery-powered applications and many other applications with superior low temperature coefficient performance.

In addition, the AD5258 uses a versatile I2C serial interface that operates in fast mode, allowing speeds of up to 400 kHz. This interface can be used to read back the wiper register and EEPROM content.

The EVAL-MB-LV-SDZ can operate in single-supply mode and incorporates an internal power supply from the USB.

Complete specifications for the AD5258 part can be found in the AD5258 data sheet.
