ADRF6801

直交復調器、750 MHz~1,150 MHz、フラクショナルN・PLLおよびVCO内蔵

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
機能
  • フラクショナルN・PLLを内蔵した、IQ復調器
  • LO の周波数範囲:
    750 MHz~1,150 MHz
  • 入力P1dB:12.5 dBm
  • 入力IP3:25 dBm
  • ノイズ指数(DSB):14.3 dB
  • 電圧変換ゲイン:5.1 dB
  • 直交変調精度:
       位相精度:0.3°
       振幅精度:0.05 dB
  • ベースバンド復調器:275MHz、3dB帯域幅
  • PLLプログラム用SPIシリアル・インターフェース内蔵
  • 40ピン6 mm × 6 mmのLFCSPパッケージを採用
製品概要
show more Icon
ADRF6801は、PLLとVCOを内蔵した、高ダイナミックレンジのIQ復調器です。フラクショナルNのPLLシンセサイザは、3.0GHz~4.6GHzの範囲の周波数を生成します。1/4の直交デバイダは、VCOの出力周波数を、局発(LO)で必要とする周波数に、直交のミキサをドライブするために、分割します。更に、出力バッファは外部使用のためのfVCO/2信号を生成することが可能です。

PLLのリファレンス入力は、10MHz~160 MHzの周波数をサポートします。位相検出出力はチャージポンプを制御し、その出力はチップ外のループ・フィルターに導かれます。ループ・フィルターの出力は、内蔵VCOに与えられます。

IQ復調器は、直交デバイダから出力された複素LOで、差動RF入力をミックスします。差動のIおよびQ出力の経路は、優れた直交精度を持ち、ベースバンドのシグナリングまたは120MHzまでの複合IFを取り扱うことができます。

ADRF6801は最新のシリコン・ゲルマニウムBiCMOSプロセスを使って製造されています。この製品は、露出パッドを持つ40ピン、鉛フリーの6mm×6mmLFCSPパッケージを採用しています。性能は、-40°C ~+85°C の温度範囲にわたって仕様規定されています。

アプリケーション

  • QAM/QPSK RF/IF復調器
  • 携帯電話W-CDMA/CDMA/CDMA2000
  • マイクロウエーブのポイント-(複数)ポイント間無線
  • ブロードバンド・ワイヤレスおよびWiMAX

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADRF6801ACPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 13, 2017

- 16_0077

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

4 20, 2020

- 20_0020

Obsolescence of Select Material Numbers

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 13, 2017

- 16_0077

arrow down

CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

4 20, 2020

- 20_0020

arrow down

Obsolescence of Select Material Numbers

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADRF6801

ADRF6801 Evaluation Board

zoom

EVAL-ADRF6801

ADRF6801 Evaluation Board

ADRF6801 Evaluation Board

製品の詳細

ADRF6801-EVALZ is a fully populated, 4-layer, Rogers-based evaluation board. Input and baseband output SMA connections with single ended setups are featured. There is an option of fully differential baseband signaling on the output at the card edge . Access to the +5 V/262 mA single supply is achieved with clip leads to the VCC2 and GND2 testpoint; it has a range from +4.75 V to +5.25 V. The evaluation board can be programmed through the USB port of a PC running Windows XP or Vista with Microsoft .NET Framework 3.5 installed. The required control software can be downloaded from www.analog.com.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

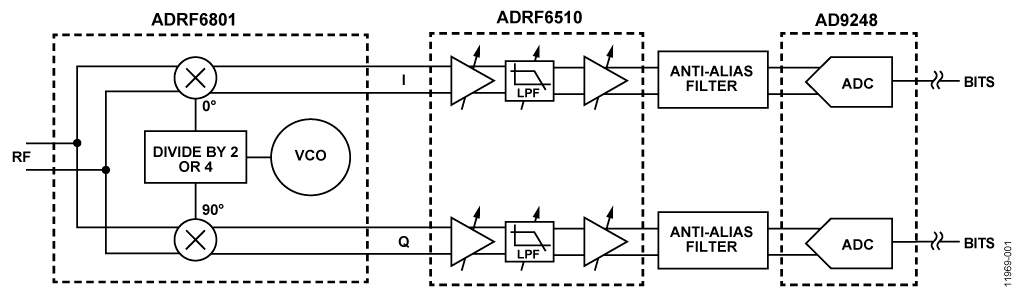

IF とベースバンドの可変ゲインおよびプログラマブル・ベースバンドフィルタを備えた、IQ 復調器ベーの IF/ベースバンド・レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0320

IF とベースバンドの可変ゲインおよびプログラマブル・ベースバンドフィルタを備えた、IQ 復調器ベーの IF/ベースバンド・レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0320

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
IF とベースバンドの可変ゲインおよびプログラマブル・ベースバンドフィルタを備えた、IQ 復調器ベーの IF/ベースバンド・レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • ベースバンド・コンバージョン・ダイレクトIF
  • ダイナミック帯域幅調整
  • 750MHz~1150MHzの範囲のローカル発振器(LO)
詳細なリファレンス・デザインを表示 external link
