ADF4356

新規設計に推奨

VCO内蔵の6.8GHz 広帯域シンセサイザ

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • RF出力周波数範囲：53.125MHz～6800MHz
    • インテジャー・チャンネル：−227dBc/Hz
    • フラクショナル・チャンネル：−225dBc/Hz
  • 積分実効値ジッタ（1kHz～20MHz）: 97fs（6GHzの出力時）
  • フラクショナルNシンセサイザおよびインテジャーNシンセサイザ
  • ADF4355とピン互換
  • 高分解能、52ビットのモジューロ
  • 位相周波数検出器（PFD）動作：最大125MHz
  • 動作リファレンス入力周波数：最大600MHz
  • −40°C～+85°Cの範囲で周波数ロックを維持
  • 低位相ノイズの電圧制御発振器（VCO）
  • 1、2、4、8、16、32、64分周出力を設定可能
  • アナログ電源およびデジタル電源：3.3V
  • チャージ・ポンプおよびVCO電源：5.0V（代表値）
  • ロジック互換性：1.8V
  • プログラマブルな出力電力レベル
  • RF出力ミュート機能
  • ADIsimPLL設計ツールによるサポート

ADF4356を外部ループ・フィルタおよび外部リファレンス周波数と併用することで、フラクショナルN型またはインテジャーN型のフェーズ・ロック・ループ（PLL）周波数シンセサイザを実現できます。別の周波数出力で一連の周波数分周器を使用すると、53.125MHz～6800MHzの動作が可能になります。

ADF4356には基本出力周波数範囲が3400MHz～6800MHzのVCOが内蔵されています。更に、VCO周波数を1、2、4、8、16、32、または64分周の回路に接続することで、53.125MHzという低いRF出力周波数を発生できます。絶縁を必要とするアプリケーションでは、RF出力段をミュートすることができます。このミュート機能は、ピンおよびソフトウェアの両方で制御できます。

すべてのオン・チップ・レジスタのは、単純な3線式インターフェースによって制御されます。ADF4356は、4.75V～5.25Vのチャージ・ポンプ電源およびVCO電源を使用し、3.15V ～ 3.45Vの範囲のアナログ電源およびデジタル電源で動作します。また、ADF4356は、ハードウェアおよびソフトウェアによるパワーダウン・モードも備えています。

アプリケーション
  • ワイヤレス・インフラストラクチャ（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
  • ポイントtoポイントおよびポイントtoマルチポイントのマイクロ波リンク
  • 衛星／VSAT
  • 試験装置／計測器
  • クロック発生
ADF4356
VCO内蔵の6.8GHz 広帯域シンセサイザ
ADF4356 Functional Block Diagram ADF4356 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 2

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
コンパレータ 1
LTC6957
位相ノイズの小さいデュアル出力バッファ/ドライバ/ロジック・コンバータ
フェーズ・ロック・ループ（PLL）シンセサイザ 1
ADF4002
新規設計に推奨 PLL周波数シンセサイザ／位相検出器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADF4356

ADF4356 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Self contained board, including ADF4356 frequency synthesizer with integrated VCO, differential, 122.88 MHz, temperature controlled crystal oscillator (TCXO), loop filter (80 kHz), USB interface, and voltage regulators
  • Windows-based software allows control of synthesizer functions from a PC
  • Externally powered by 5.5 V

製品詳細

The EV-ADF4356SD1Z evaluates the performance of the ADF4356 frequency synthesizer with an integrated voltage control (VCO) for phase-locked loops (PLLs). The evaluation board contains the ADF4356 frequency synthesizer with an integrated VCO, a differential 122.88 MHz reference (TCXO), a loop filter, a USB interface, power supply connectors, and subminiature Version A (SMA) connectors. A USB cable is included to connect the board to a PC USB port.


This board requires an SDP-S. The SDP-S allows software programming of the EV-ADF4356SD1Z.


When working with the evaluation board and for full specifications of the device, consult the ADF4356 frequency synthesizer data sheet. For easy programming of the synthesizer, download the Windows®-based software from the ADF4356 product page.
EVAL-ADF4356
ADF4356 Evaluation Board

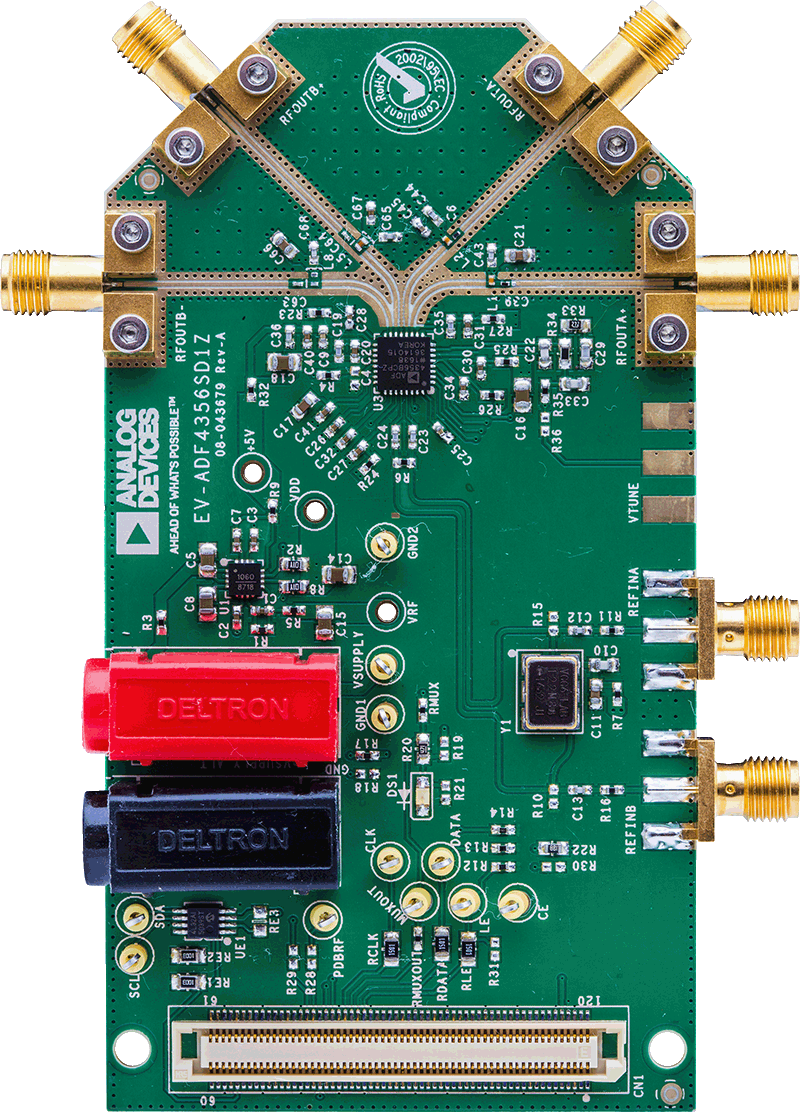

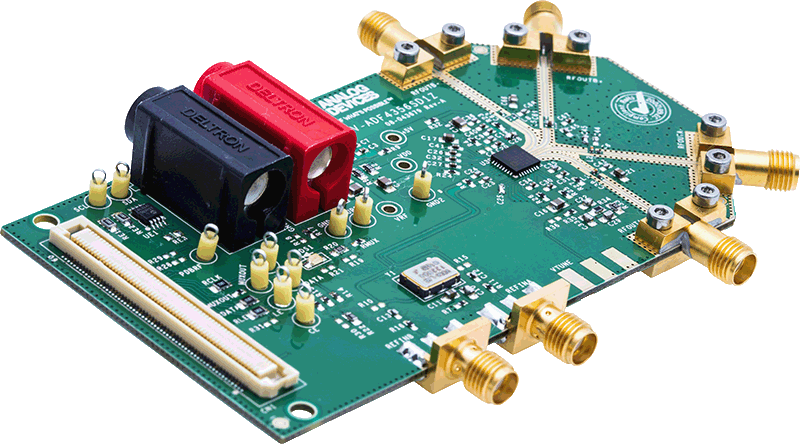

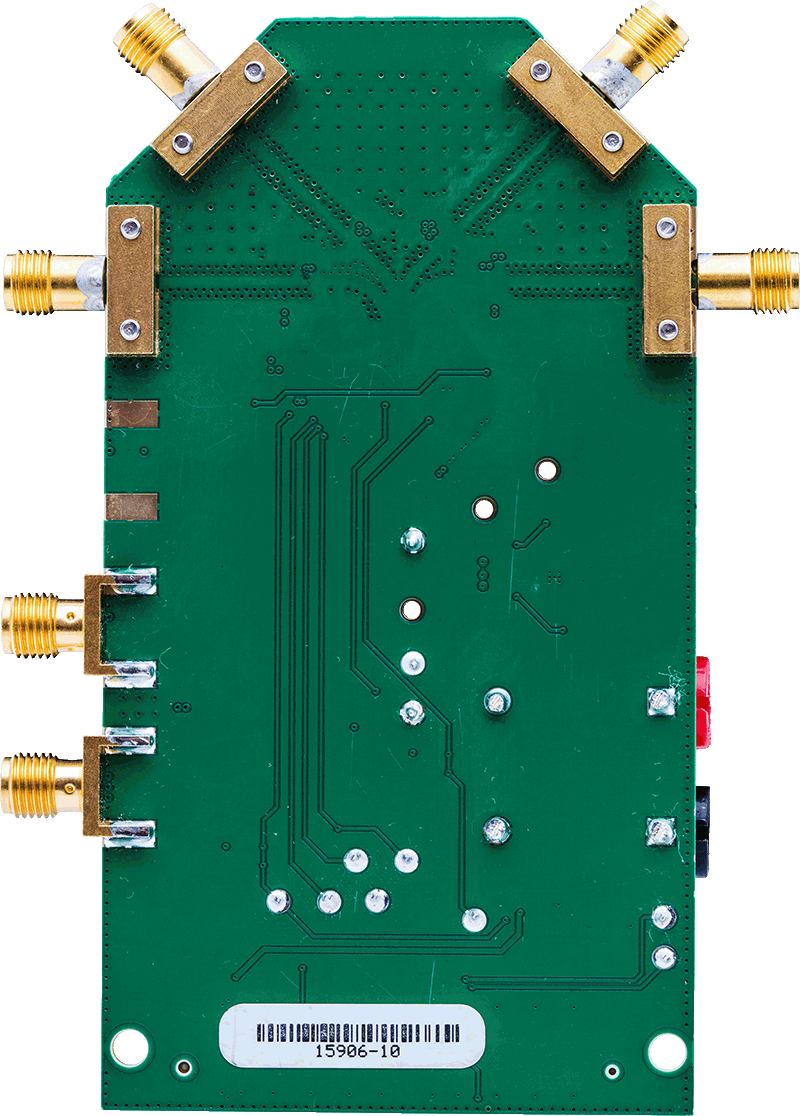

EV-ADF4356SD1ZANGLE-web EV-ADF4356SD1ZBOTTOM-web EV-ADF4356SD1ZTOP-web
