ADA8282

レーダ受信経路のAFE:4チャンネルLNA + PGA

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.84
特長
  • 4チャンネルの低ノイズ・アンプ(LNA)+プログラマブル・ゲイン・アンプ(PGA)
  • -3dB帯域幅:5 MHz(min)
  • -3dB帯域幅:42.3 MHz(typ)
  • スルーレート:28 V/μs(typ)
  • 差動入力/出力
  • ゲインは6dBステップで18 dB ~ 36 dB
  • 低ノイズモードと低電力モードが選択可能
    入力換算ノイズ4.5 nV/√Hz @ 18.3 mW/チャンネル
    入力換算ノイズ3.6 nV/√Hz @ 34.8 mW/チャンネル
    入力換算ノイズ3.4 nV/√Hz @ 54.8 mW/チャンネル
  • 車載アプリケーション用に認定済み

    詳細はデータシートをご参照ください。
製品概要
show more Icon

ADA8282は低価格、低消費電力、小型、柔軟性を要求するアプリケーション向けに設計されました。ADA8282には4個の並列チャンネルがあり、各々のチャンネルには低ノイズプリアンプ(LNA)とプログラマブル・ゲイン・アンプ(PGA)が含まれています。LNAとPGAの組み合わせで1つのシグナル・チェーンを形成し、最小帯域幅が5 MHzでゲイン範囲は6 dB単位の18 dB ~ 36 dBになっています。

最大電力に設定した場合、最大ゲインで、LNAとPGAチャンネルを組み合わせた合計入力換算電圧ノイズは3.4 nV/√Hzです。

ADA8282は4つの電力モードに設定でき、電力とノイズ性能をアプリケーションに応じてどちらを優先するかを決めることができます。

最新のCMOS製造プロセスで製造されており、ADA8282はRoHS対応の5 mm×5 mm、32ピンLFCSPパッケージを採用しています。仕様は車載温度範囲-40℃~+125°Cにわたって規定されています。

アプリケーション

  • 車載レーダ
    定速走行・車間距離制御
    衝突防止
    死角検知
    セルフパーキング
    電子バンパー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.84

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA8282WBCPZ
  • HTML
  • HTML
ADA8282WBCPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 1, 2024

- 24_0009

Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 1, 2024

- 24_0009

arrow down

Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

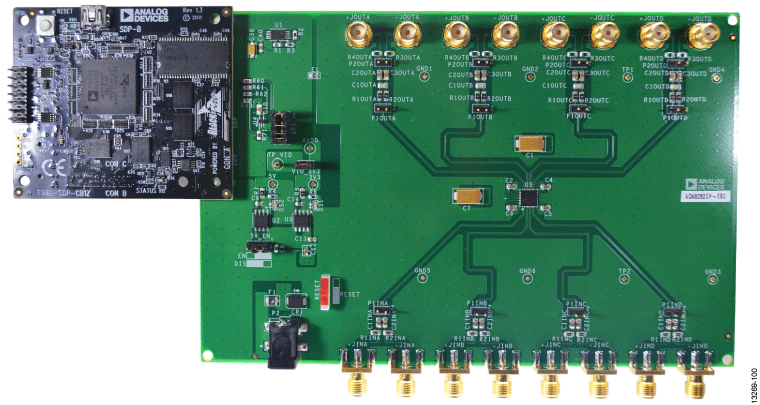

EVAL-ADA8282

ADA8282評価用ボード

zoom

EVAL-ADA8282

ADA8282評価用ボード

ADA8282評価用ボード

機能と利点

  • セットアップと制御用のレディSPIインターフェース
  • テスト装置への容易な接続

製品の詳細

ADA8282CP-EBZは、ADA8282レーダー受信経路アナログ・フロントエンド(AFE)の評価を目的として設計されています。このボードはシステム・デモンストレーション・プラットフォーム(SDP)と接続して、SPIを介してレジスタの設定を容易にし、ヘッダーと一緒に使用することで、他のプラットフォームを使用した設定を実現します。また、このデバイスに手動リセット機能を提供するオンボード・オプションもあります。

このユーザ・ガイドでは、ボードの使用を速やかに開始するための手順を説明します。

ADA8282のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
