特長
- 高精度180°角度センサー
- 最大角度誤差：0.5°
- アナログのサイン出力とコサイン出力
- レシオメトリック出力電圧
- 低温度ドリフトおよび低ライフタイム・ドリフト
- SAR又はΣ-Δ A/Dコンバータ（ADC）を駆動可能
- 磁気抵抗（MR）ブリッジ温度補償モード
- 温度範囲：－40℃～＋150℃
- EMI耐性
- 故障診断
- VDD：2.7V～5.5V
- 最小位相遅延
- 車載アプリケーション用に認定
- 8ピン、SOICパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADA4571は信号処理アンプとADCドライバを内蔵した異方性磁気抵抗（AMR）センサーです。ADA4571は周辺の磁界の角度位置を示す2つのアナログ出力を生成します。
ADA4571はAMRセンサーと固定ゲイン（G＝公称40）計装アンプの2つのチップで構成されおり、1つのパッケージに収納されています。ADA4571は回転磁界の角度に関連したクリーンで増幅したコサイン出力信号、サイン出力信号を供給します。出力電圧範囲は電源電圧対してレシオメトリックになっています。
センサーには互いに相対角度が45°の2つのホイートストーン・ブリッジが含まれています。x-yセンサー平面の回転磁界はセンサーと磁界方向間の角度（α）の二重周波数の2つのサイン出力信号を供給します。x-y平面の均一な磁界の中で、出力信号はz方向（エア・ギャップ）の物理的な位置とは無関係です。
ADA4571は8ピンSOICパッケージを採用しています。
製品のハイライト
- 非接触角度測定
- 磁界強度ではなく磁界方向を測定
- エアギャップ変動に対する感度は最小
- 大きな動作距離
- 高精度（弱い飽和磁界の場合でも）
- 最小の温度ドリフトとライフタイム・ドリフト
- 無視できるヒステリシス
- シングル・チップ・ソリューション
アプリケーション
- 絶対位置測定（リニアおよび角度）
- ブラシレスDCモータ・コントロールと位置決め
- アクチュエータ制御と位置決め
- 非接触角度の測定と検出
- 磁気角度位置の検出
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4571
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
アプリケーション・ノート
6
357.44 K
167.11 K
HTML
HTML
HTML
技術記事
7
HTML
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 3
サードパーティ・ソリューション 1
リファレンス設計 1
ウェブキャスト 1
Analog Dialogue 1
珍問／難問集 1
Thought Leadership Page 1

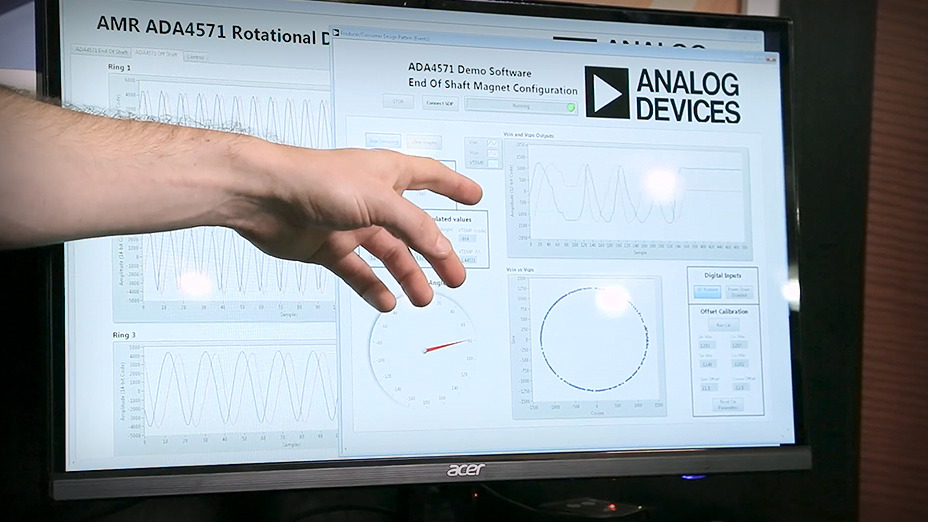

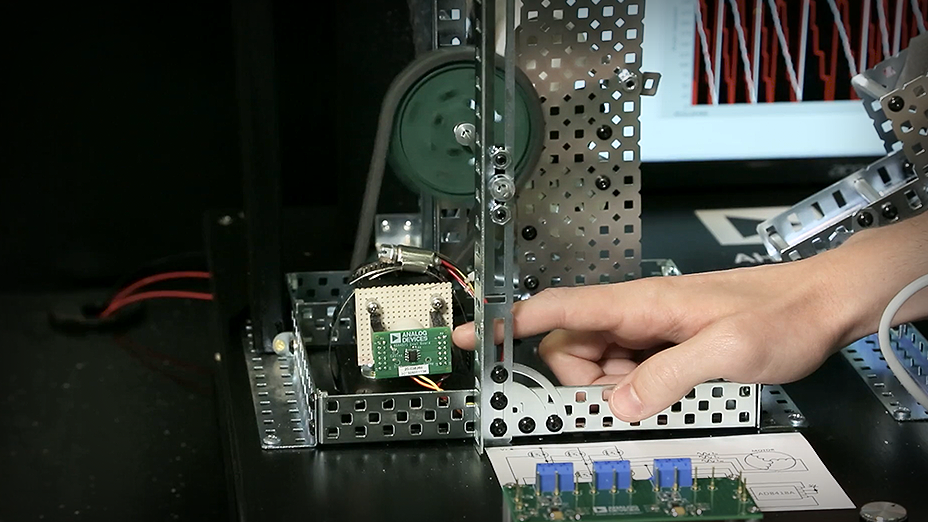

ビデオ
4
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADA4571BRZ |
8-Lead SOIC
|
|
|
| ADA4571BRZ-R7 |
8-Lead SOIC
|
|
|
| ADA4571BRZ-RL |
8-Lead SOIC
|
|
|
| ADA4571WHRZ-R7 |
8-Lead SOIC
|
|
- ADA4571BRZ
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4571BRZ-R7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4571BRZ-RL
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADA4571WHRZ-R7
- ピン／パッケージ図
-
8-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 1, 2019
- 18_0212
Addition of Alternate Wafer Fab (ADI Limerick) for ADA4571 Sensor Die
ADA4571BRZ
製造中
ADA4571BRZ-R7
製造中
ADA4571BRZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 1, 2019
- 18_0212
Addition of Alternate Wafer Fab (ADI Limerick) for ADA4571 Sensor Die
ADA4571BRZ
製造中
ADA4571BRZ-R7
製造中
ADA4571BRZ-RL
製造中
評価用キット 1
EVAL-ADA4571
ADA4571 Evaluation Board
製品の詳細
The EV-ADA4571RSDZ evaluation board features an on-board 5 V regulator; a 4-channel simultaneous sampling, analog-to-digital converter (ADC); and jumpers for enabling the temperature compensation and power-down modes within the ADA4571. The ADA4571 motherboard also features test points and unpopulated coaxial connectors for the three outputs of the device.
The SDP-S controller board controls the ADC on the ADA4571 motherboard, reading back the ADA4571 outputs to change the digital inputs to the ADA4571, interface with the GUI, and supply power to the evaluation board through the USB connection.
For full details, see the ADA4571 data sheet, which must be used in conjunction with the user guide when using the evaluation board.
リファレンス・デザイン 1
CN0368
磁気抵抗による角度および直線位置の測定 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
