AD7866

12ビットA/Dコンバータ、1MSPS、デュアル、2チャンネル、シリアル・インターフェース付、逐次比較型

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$8.03
特長
  • デュアル12ビット、2チャンネルA/Dコンバータ
  • 高速スループット・レート:1MSPS
  • 仕様規定電源電圧:2.7~5.25V
  • 低消費電力
    • 3V電源で1MSPS時に11.4mW(max)
    • 5V電源で1MSPS時に24mW(max)
  • 幅広い入力帯域幅
    • 300kHzの入力周波数で70dBのS/N比
  • 内蔵リファレンス:2.5V
  • 柔軟性に優れたパワー/スループット・レート・マネジメント
  • 同時変換/読み出し動作
  • パイプライン遅延なし
  • 高速シリアル・インターフェース
  • SPI™/QSPI™/MICROWIRE™/DSPコンパチブル
  • シャットダウン・モード:1µA(max)
  • 20ピンのTSSOPパッケージ
製品概要
show more Icon

AD7866は高速、低消費電力のデュアル12ビット逐次比較型A/Dコンバータ(SAR ADC)です。2.7~5.25Vの単電源で動作し、最大1MSPSのスループット・レートを実現します。2個のA/Dコンバータから構成され、各A/Dコンバータの前段には10MHzを超える入力周波数に対応するローノイズ、広帯域幅のトラック&ホールド・アンプ(T/H)を配置しています。

変換プロセスとデータ・アクイジションは、標準の制御入力を使用して制御するため、マイクロプロセッサまたはDSPとのインターフェースを容易に実行できます。入力信号はCSの立ち下がりエッジでサンプリングし、この時点で変換動作も開始します。変換時間は、SCLK周波数によって決定します。デバイスに関連するパイプライン遅延はありません。

AD7866は最新の設計技術を採用し、高速スループット・レート時にきわめて低い消費電力を実現します。スループット・レートを1MSPSとすると消費電流は、3V電源動作時に3.8mA(max)、5V電源動作時に4.8mA(max)です。さらに、スリープ・モード動作時に、柔軟性の優れたパワー/スループット・レート・マネジメントを実行します。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$8.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7866ARUZ
  • HTML
  • HTML
AD7866ARUZ-REEL
  • HTML
  • HTML
AD7866ARUZ-REEL7
  • HTML
  • HTML
AD7866BRUZ
  • HTML
  • HTML
AD7866BRUZ-REEL
  • HTML
  • HTML
AD7866BRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD7866ARUZ

製造中

AD7866ARUZ-REEL

製造中

AD7866ARUZ-REEL7

製造中

AD7866BRUZ

製造中

AD7866BRUZ-REEL

製造中

AD7866BRUZ-REEL7

製造中

7 23, 2014

- 13_0241

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

AD7866ARUZ

製造中

AD7866ARUZ-REEL

製造中

AD7866ARUZ-REEL7

製造中

AD7866BRUZ

製造中

AD7866BRUZ-REEL

製造中

AD7866BRUZ-REEL7

製造中

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD7866ARUZ

製造中

AD7866ARUZ-REEL

製造中

AD7866ARUZ-REEL7

製造中

AD7866BRUZ

製造中

AD7866BRUZ-REEL

製造中

AD7866BRUZ-REEL7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD7866ARUZ

製造中

AD7866ARUZ-REEL

製造中

AD7866ARUZ-REEL7

製造中

AD7866BRUZ

製造中

AD7866BRUZ-REEL

製造中

AD7866BRUZ-REEL7

製造中

7 23, 2014

- 13_0241

arrow down

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

AD7866ARUZ

製造中

AD7866ARUZ-REEL

製造中

AD7866ARUZ-REEL7

製造中

AD7866BRUZ

製造中

AD7866BRUZ-REEL

製造中

AD7866BRUZ-REEL7

製造中

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD7866ARUZ

製造中

AD7866ARUZ-REEL

製造中

AD7866ARUZ-REEL7

製造中

AD7866BRUZ

製造中

AD7866BRUZ-REEL

製造中

AD7866BRUZ-REEL7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

評価用キット

評価用キット 1

EVAL-AD7866

AD7866 Evaluation Board

zoom

EVAL-AD7866

AD7866 Evaluation Board

製品の詳細

The EVAL-AD7866CBZ is a fully featured evaluation kit for the AD7866. This board operates in stand alone mode or in conjunction with the Evaluation Controller board . When operated with the Evaluation Controller board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Evaluation Controller board.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

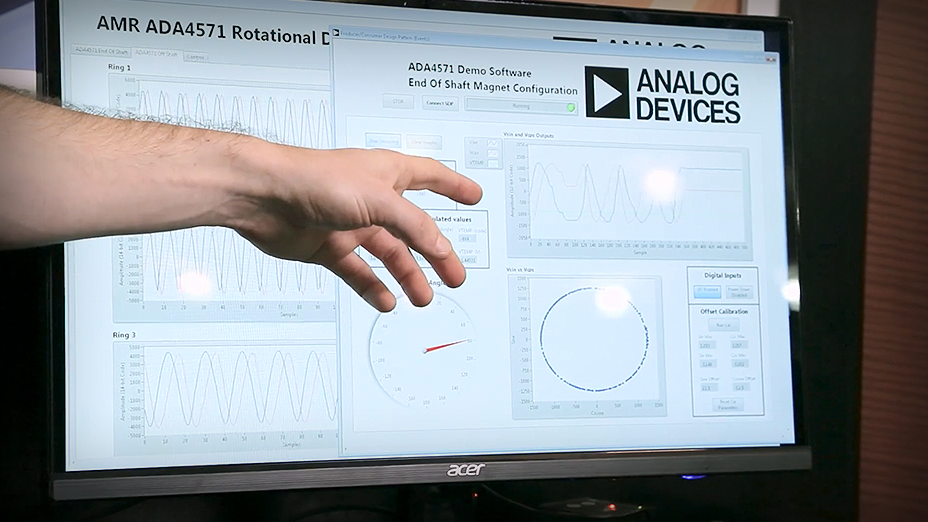

Magnetoresistive Angle and Linear Detection System

磁気抵抗による角度および直線位置の測定 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0368

磁気抵抗による角度および直線位置の測定 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0368

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
磁気抵抗による角度および直線位置の測定 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 磁気抵抗による角度および直線位置の測定
  • 単電源
  • 小さなフットプリント
詳細なリファレンス・デザインを表示 external link
