AD9832: 25 MHz Direct Digital Synthesizer, Waveform Generator Data Sheet (Rev. E)9/30/2015PDF146 kB
-
AD9832-KGD: Known Good Die Data Sheet (Rev. A)9/30/2015PDF176 K
製品概要
機能と利点
- 最大クロック：25MHz
- サイン波ルック・アップ・テーブル内蔵
- 10ビットD/Aコンバータ内蔵
- シリアル入力
詳細はデータシートをご参照ください。
- AD9832-KGDのデータシート（英語pdf）はこちらからダウンロードできます
- KNOWN GOOD DIEでの供給も可能で、データシート上の仕様は完全に保証されています
製品概要
AD9832は数値制御発振器であり、位相アキュムレータ、サイン・ルックアップ・テーブル、および10ビットのD/Aコンバータ（DAC）を1つのCMOSチップに集積しています。位相変調（PM）と周波数変調（FM）の変調方式を備えています。
クロック周波数は25MHzまでサポートし、40億分の1の精度で周波数を制御できます。変調の変更は、レジスタの値をシリアル・インターフェースからロードして行います。
パワーダウン・ビットを備えているため、使用しないときはパワーダウンできます。パワーダウン時の消費電力は5mW（5V）または3mW（3V）まで下がります。本品は16ピンTSSOPに搭載されます。
アプリケーション
- 刺激周波数 / 位相の生成
- 周波数の位相チューニングと変調
- 低消費電力のRF / 通信システム
- 液体 / ガスの流量計測
- 各種検出アプリケーション：近接、モーションの欠陥検出
- テストおよび医療機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

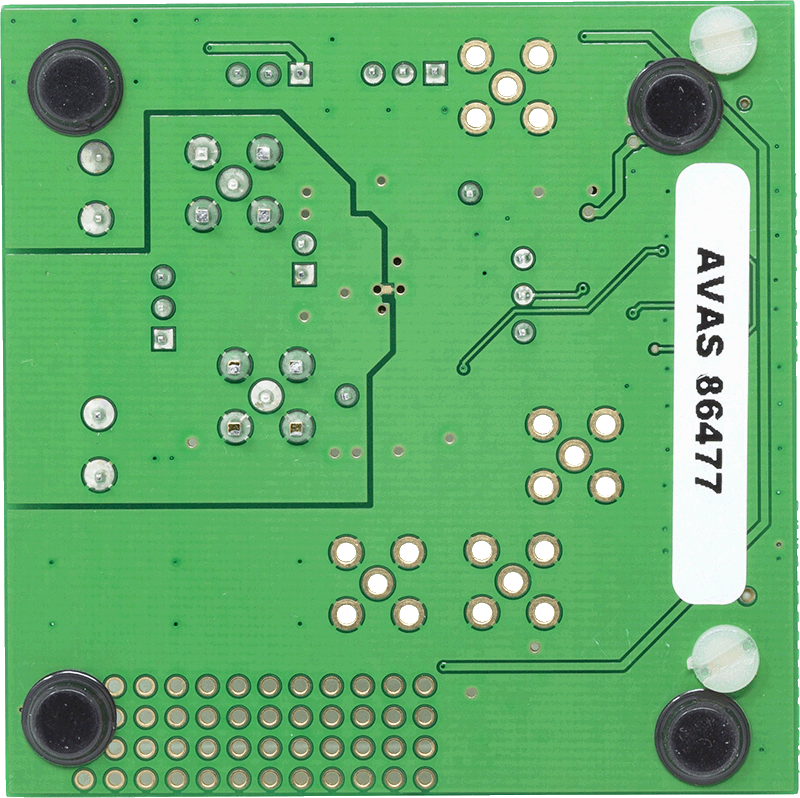

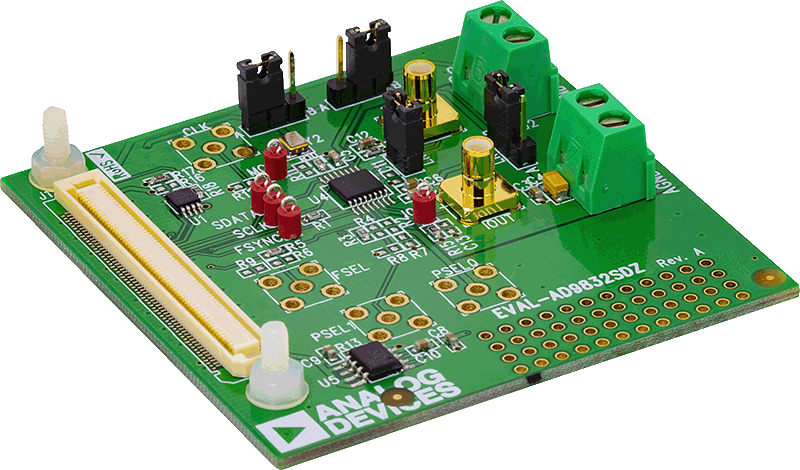

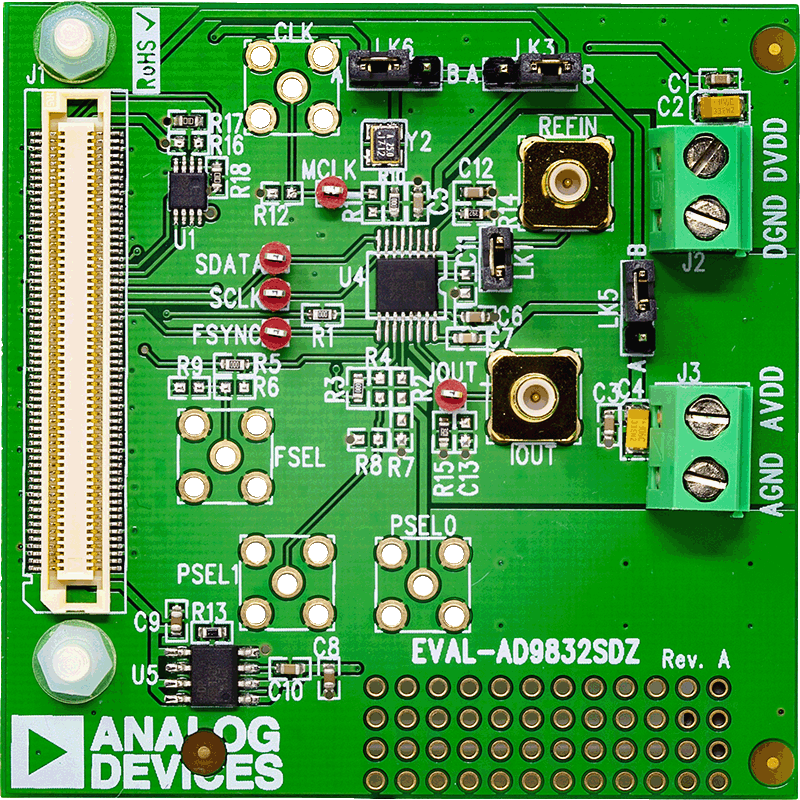

評価キット (1)
