製品概要
機能と利点
- ピン互換のTxDAC製品ファミリー
- 業界標準の28ピンSOICおよびTSSOPパッケージ
- 20MHz出力、165MSPS時のナイキスト・レートまでに対するSFDR：73dBc
- 2の補数またはストレート・バイナリのデータ・フォーマット
- 消費電力：3.3V電源時で135mW（パワーダウン・モード時：15mW）
- 1.20Vの内部電圧リファレンス
製品概要
AD9744は、TxDAC製品ラインの第三世代ファミリーの14ビット分解能デバイスです。この製品ファミリーには、最大サンプリング・レートを210MSPSとするAD9744（14ビット）、AD9742（12ビット）、およびAD9740（10ビット）の高速TxDACコンバータが含まれ、前世代の2つの製品ファミリー（AD9764/AD9762/AD9760およびAD9754/AD9752/AD9750）とピン互換ですが、消費電力が低減され、性能が強化されています。
TxDAC製品ラインは、通信システムの送信信号経路での使用のために最適化されています。前世代の2つの製品ファミリーを含め、これらのデバイスはすべて、同じインターフェース・オプション、スモール・アウトライン・パッケージ、ピン配置を共有するため、性能、分解能、価格に基づいて上位または下位の部品を適切に選択できます。AD974xファミリーは、前世代の製品ファミリーよりも消費電力を低く抑えているため、3つのコンバータはいずれも携帯型および低消費電力アプリケーションに適しています。
TxDACはアナログ・デバイセズ社の登録商標です。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

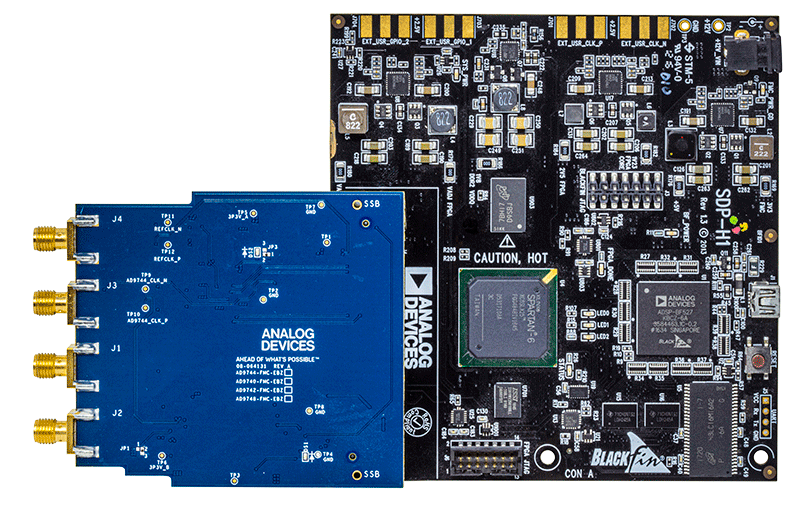

評価キット (2)
参考資料
-
AN-237: Choosing DACs for Direct Digital Synthesis2/14/2015
-
AN-595: Understanding Pin Compatibility in the TxDAC® Line of High Speed D/A Converters (Rev. 0)2/14/2015
-
AN-912: 平衡電流出力DACによるセンタータップ付きトランスの駆動 (Rev. 0)5/21/2007
-
CMOS DACとオペアンプをベースにしたプログラマブル・ゲイン・アンプ Part I (Rev. AN-320A)10/15/2004
-
AN-642: シングルエンド・クロック源を第3世代TxDAC®とTxDAC+®製品の差動クロック入力に接合 (Rev. 0)4/3/2003
-
AD974x-FMC-EBZ User Guide4/9/2021WIKI
-
SDP-H1 for High-Speed DAC Evaluation4/9/2021WIKI
-
UG-502: SDP-H1 Controller Board4/5/2013
-
FAQ7/26/2017
ソフトウェア & システム
評価ソフトウェア
ACE Evaluation Software
Run this executable to install ACE on your computer for product evaluation.
おすすめ製品
AD9744 コンパニオン製品
推奨 External Reference
- For increased current drive using the internal reference: AD8541, AD8601.
- For enhanced accuracy and drift performance: ADR280, ADR3412.
推奨 Output Drivers
- For a single-supply, DC differential coupling circuit: AD8041.
- For a dual supply, DC differential coupling circuit: AD8047, ADA4841-1, ADA4899-1.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9744ACPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9744ACPZRL7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm w/ EP) | |
| AD9744AR | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide) | |
| AD9744ARU | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD9744ARURL7 | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD9744ARUZ | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD9744ARUZN | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD9744ARUZRL7 | 材料宣誓書（MD） | 信頼性データ | 28-Lead TSSOP (4.4mm x 9.7mm) | |
| AD9744ARZ | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide) | |
| AD9744ARZRL | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide) | |
| ウェハ・ファブリケーション・データ |
PCN-PDN情報
以下ドロップダウンからモデルを選択しPCN/PDN通知に登録してください。過去の通知も参照できます。
サポート ＆ ディスカッション
AD9744 Discussions
RE: AD9744 Output Problem
6 週間前 Speed DACs
RE: Why use a 1:1 transformer on the output of the AD9744 circuit?
7 週間前 Speed DACs
