特長
- 低オフセット電圧：500μV（max）
- 単電源動作：＋2.7～＋5.5V
- 低電源電流：アンプあたり750μA
- 広帯域幅：8MHz
- スルーレート：5V/μs
- 低歪み
- 位相反転なし
- 低入力電流
- ユニティ・ゲイン安定
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

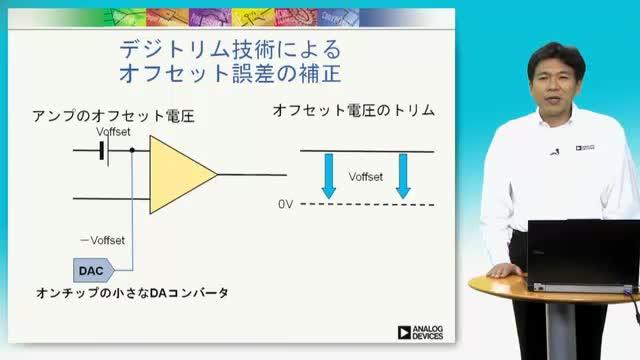

AD8601 / AD8602 / AD8604はそれぞれシングル / デュアル / クワッドのレールtoレール入力 / 出力の単電源オペアンプで、非常に低いオフセット電圧、広い信号帯域幅を特長としています。 これらのアンプは特許収得済みのトリミング技術を用いており、レーザ・トリミングを使わずに並外れた高精度を実現しています。 全てのアンプは、3V～5Vの単電源での動作が完全仕様規定されています。
低オフセット、低ノイズ、非常に小さな入力バイアス電流と高速の組み合わせにより、これらのアンプは幅広い種々のアプリケーションに有益です。 フィルタ、積分器、ダイオード用のアンプ、シャント電流センスや高インピーダンスのセンサーなどに、これらの性能 / 特長の組み合わせが全て有効となります。 オーディオや他のACアプリケーションに対しても広帯域幅と低歪み特性が有益です。 最も価格の大事なアプリケーション向けに、Dグレード品を、同様のAC性能でDC精度を若干犠牲にし低い価格で提供しています。
これらのアンプのアプリケーションとしては、ポータブルなオーディオ用アンプ、携帯電話のヘッドセット、バーコード・スキャナ、携帯型計測器、携帯電話PA制御及びマルチポールのフィルタなどがあります。
入力と出力両方でのレールtoレールの振幅能力は、低消費で単電源システムでのCMOSのADC、DAC、ASICや他の広い出力振幅を持つデバイスに対するバッファとしての設計を可能にします。
AD8601、AD8602、AD8604は、拡張工業温度範囲－40℃～＋125℃にわたって仕様規定されています。 AD8601はシングルで小型5ピンSOICパッケージを採用しています。 AD8602はデュアルで、8ピンのMSOP、8ピン狭型SOIC表面実装パッケージを採用しています。 AD8604はクワッドで、14ピンTSSOP、14ピンSOIC及び16ピンQSOPパッケージを採用しています。
代替製品：
- AD8605：改善された精度 / ノイズ / 速度、5ピンSOT-23パッケージ
