製品概要
機能と利点
- 入力周波数：8 kHz～710 MHz
- 出力周波数：最大810 MHz（LVPECLとLVDS出力の場合）、CMOS出力では最大200MHz
- プログラマブル周波数変換比用プリセット・ピン、xDSL、T1/E1、BITS、SONET、イーサーネットを含む汎用有線および無線周波数アプリケーションをカバー
- SPIポートを介して任意の周波数変換比が可能
- VCOを内蔵
- ホールドオーバー・アプリケーション向けクリスタル共振が使用可
- 2つのシングルエンド（または1つの差動）リファレンス周波数
- 2つの出力クロック（個々に、LVDS、LVPECLまたはCMOSにどれかにプログラム可能）
- SPI互換、3線プログラミング・インターフェース
- 単電源動作(3.3 V)
- 低消費電力：450mW以下（ほとんどの状態下で）
- 詳細については、データシートを参照してください。
製品概要

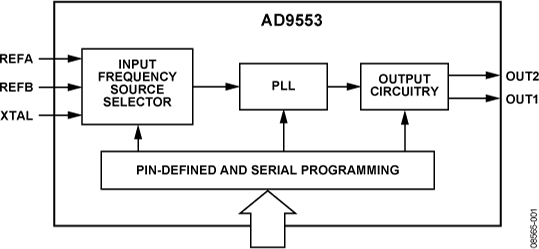

AD9553はPLLベースとしたクロック・トランスレータで、パッシブ・オプティカル・ネットワーク（PON）やベース・ステーションの要求に対応するように設計されています。このデバイスは、適応する周波数変換の要求に対応するように、インテジャーNのPLLを採用しています。ユーザは、REFAとREFB入力を介して、最大2つのシングルエンド入力リファレンスまたは1つの差動入力リファレンス信号を供給します。この製品は、ユーザがXTAL入力に25MHzのクリスタル共振を接続することで、ホールドオーバー・アプリケーションをサポートします。
AD9553はピン・プログラマブルで、15種の見込まれる入力周波数リストから、52種の可能性のある出力周波数ペアー（OUT1とOUT2）のリストに変換する標準の入力/出力周波数のマトリクスを提供します。また、この製品は3線のSPIインターフェースを備えており、ユーザはカスタムの入力/出力周波数変換をプログラムすることもできます。
AD9553の出力はLVPECL、LVDS、またはシングルエンドのCMOSロジック・レベルと互換
AD9553は、拡張工業温度範囲-40℃～+85℃にわたって動作します。
アプリケーション
- 高周波数のVCXO、OCXO、SAW共振器に対する低価格な置換品
- SONET/SDH、ファイバーチャンネル、DRFI/DOCSIS、PON/EPON/GPON向けの極めて柔軟な周波数変換
- ワイヤレス・インフラストラクチャ
- テスト装置（ハンドヘルド・デバイスを含む）
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
