AD8420

計装アンプ、広い電源範囲、マイクロ・パワー、レールTOレール

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.A)

pdf

6 24, 2011 ellipse 日本語

AD8420: 広い電源範囲、マイクロパワー レールtoレールの計装アンプ (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 738 kB
Documentation すべてのドキュメントを表示
SPICEモデル AD8420 SPICE Macro Model Download 4.98 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$1.05
特長
  • 最大供給電流:
    80 μA
  • 最小CMRR: 100 dB
  • 重い容量性負荷のドライブが可能: ~700 pF
  • レールtoレール出力
  • 入力電圧範囲はグランド以下まで可能
  • 2つの外付け抵抗器でゲインの設定が可能
    全てのゲインで小さなゲイン・ドリフトを達成可能
  • 非常に広い電源電圧範囲
    単電源電圧：2.7V～36V、
    両電源電圧：±2.7V～±18V
  • 帯域幅(G = 100):
    2.5 kHz
  • 入力電圧ノイズ:
    55 nV/√Hz
  • その他の特長については、データシートを参照してください。
製品概要
show more Icon
AD8420は、低価格、マイクロ・パワー、幅広い電源電圧範囲を持つレールtoレール出力の計装アンプで、極めて柔軟な設計を可能とする新しいアーキテクチャを採用しています。このアンプは、大きなコモンモード信号上に存在する小さな差動電圧を増幅するように最適化されています。AD8420は、間接的な電流フィードバック・アーキテクチャを採用しており、優れた入力コモンモード範囲が得られます。

従来の計装アンプとは違って、AD8420は、両電源を必要とせずに、幾分かグランド以下の信号でも容易に増幅することができます。AD8420はレールtoレール出力を備えており、出力の電圧振幅は、入力コモンモード電圧と完全に独立します。

単電源動作、マイクロ・パワー、そしてレールtoレールの出力振幅を備えたAD8420はパッテリ・パワーのアプリケーションに最適です。レールtoレールの出力段は、低電圧電源での動作時にダイナミックレンジを最大化します。両電源動作（±15V）で低消費電力のため、AD8420は、医療用または工業計測での幅広いアプリケーションに対しても理想的なソリューションを提供します。

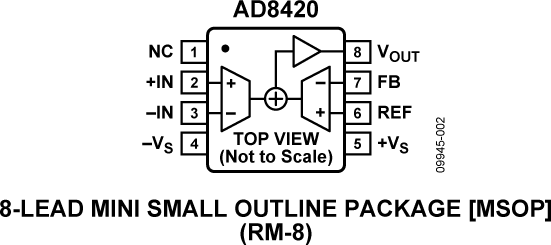

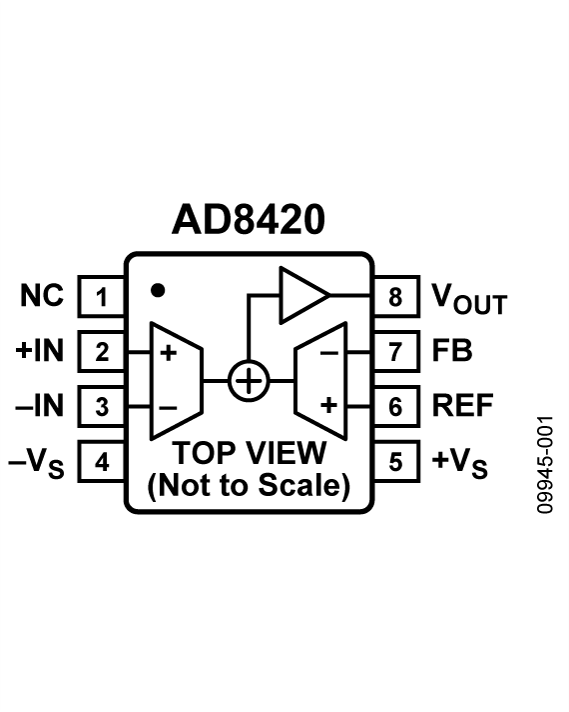

AD8420は8ピンMSOPパッケージを採用しています。性能は温度範囲-40～+85℃の全温度範囲にわたって仕様化されており、この製品は-40℃～+125℃で動作します。

アプリケーション
  • ブリッジ用アンプ
  • 圧力計測
  • 医療機器
  • ポータブル・データ・アクイジション
  • マルチチャンネル・システム
Show More Arrow image
file データシートを表示 (Rev.A)
Documentation すべてのドキュメントを表示
SPICEモデル AD8420 SPICE Macro Model Download 4.98 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格 最低価格：$1.05
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD8420

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • アプリケーション・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 06/24/2011
English

AD8420: Wide Supply Range, Micropower, Rail-to-Rail Instrumentation Amplifier Data Sheet (Rev.A)

PDFファイルを開く

redirect
249 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 06/24/2011
日本語

AD8420: 広い電源範囲、マイクロパワー レールtoレールの計装アンプ (Rev.0)

PDFファイルを開く

redirect
738 kB
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

pdf

更新 02/14/2015
English
UG-513: Evaluating the AD8237 Micropower, Zero Drift, True Rail-to-Rail Instrumentation Amplifier and the AD8420 Wide Supply Range, Micropower, Rail-to-Rail Instrumentation Amplifier redirect icon

221 kB

download

PDFをダウンロード

アプリケーション・ノート

3

PDF Vector

HTML

更新 07/07/2020
中国語
AN-1401：仪表放大器共模范围：钻石图 redirect icon

PDF Vector

HTML

更新 07/07/2020
日本語
AN-1401: 計装アンプの同相電圧範囲: ダイヤモンド・プロット redirect icon

PDF Vector

HTML

更新 07/07/2020
English
AN-1401: Instrumentation Amplifier Common-Mode Range: The Diamond Plot redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 4
show more Icon

データシート 2

AD8420: Wide Supply Range, Micropower, Rail-to-Rail Instrumentation Amplifier Data Sheet (Rev.A)
AD8420: 広い電源範囲、マイクロパワー レールtoレールの計装アンプ (Rev.0)

ユーザ・ガイド 1

UG-513: Evaluating the AD8237 Micropower, Zero Drift, True Rail-to-Rail Instrumentation Amplifier and the AD8420 Wide Supply Range, Micropower, Rail-to-Rail Instrumentation Amplifier

アプリケーション・ノート 1

AN-1401: 計装アンプの同相電圧範囲: ダイヤモンド・プロット

リファレンス設計 1

CN0314: マイクロパワー計装アンプを使用した設定可能な 4-20 mA ループ駆動トランスミッタ/レシーバ

テクニカル・ブック 1

計装アンプの設計ガイド 第3版

Analog Dialogue 2

ブリッジ・センサーの設計をスムーズに行う方法
高速、高精度の逐次比較型A/Dコンバータによるバッテリ寿命の延長

珍問／難問集 1

ダイヤモンド・プロット
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8420ARMZ 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8420ARMZ-R7 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8420ARMZ-RL 8-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD8420ARMZ

製造中

AD8420ARMZ-R7

製造中

AD8420ARMZ-RL

製造中

pdf

PCN14_0246_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Results Summary

external-icon

12 15, 2014

- 14_0269

AD8420 Data Sheet Change

AD8420ARMZ

製造中

AD8420ARMZ-R7

製造中

AD8420ARMZ-RL

製造中

pdf

PCN14_0269_Form

external-icon

xls

Material_Report

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD8420ARMZ

製造中

AD8420ARMZ-R7

製造中

AD8420ARMZ-RL

製造中

pdf

PCN14_0246_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Results Summary

external-icon
12 15, 2014

- 14_0269

arrow down

AD8420 Data Sheet Change

AD8420ARMZ

製造中

AD8420ARMZ-R7

製造中

AD8420ARMZ-RL

製造中

pdf

PCN14_0269_Form

external-icon

xls

Material_Report

Download

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

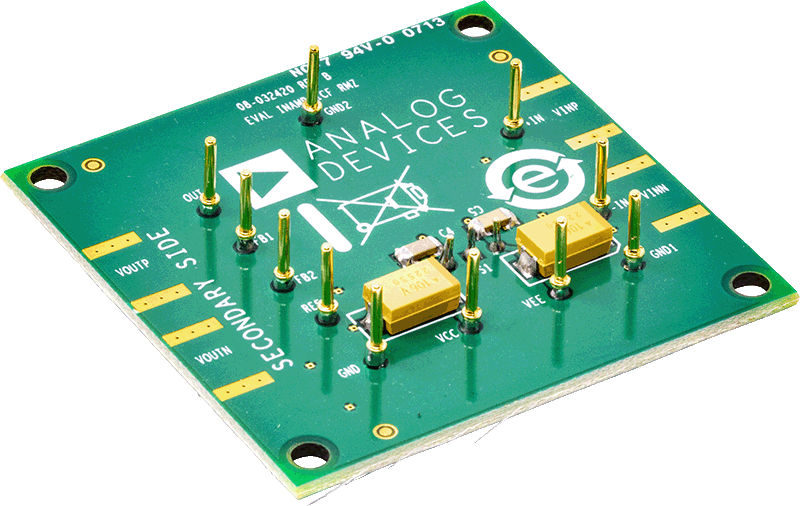

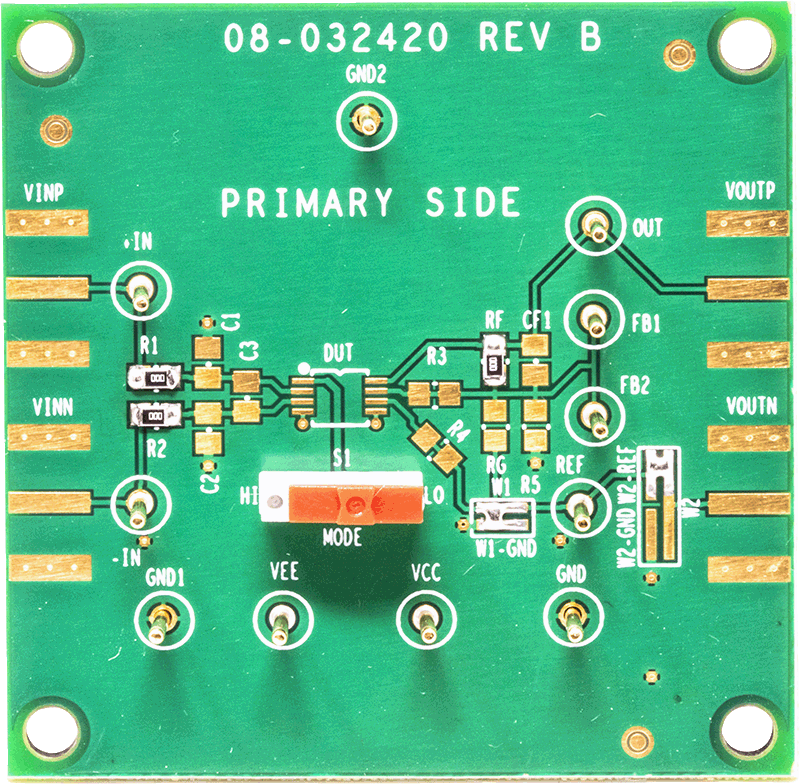

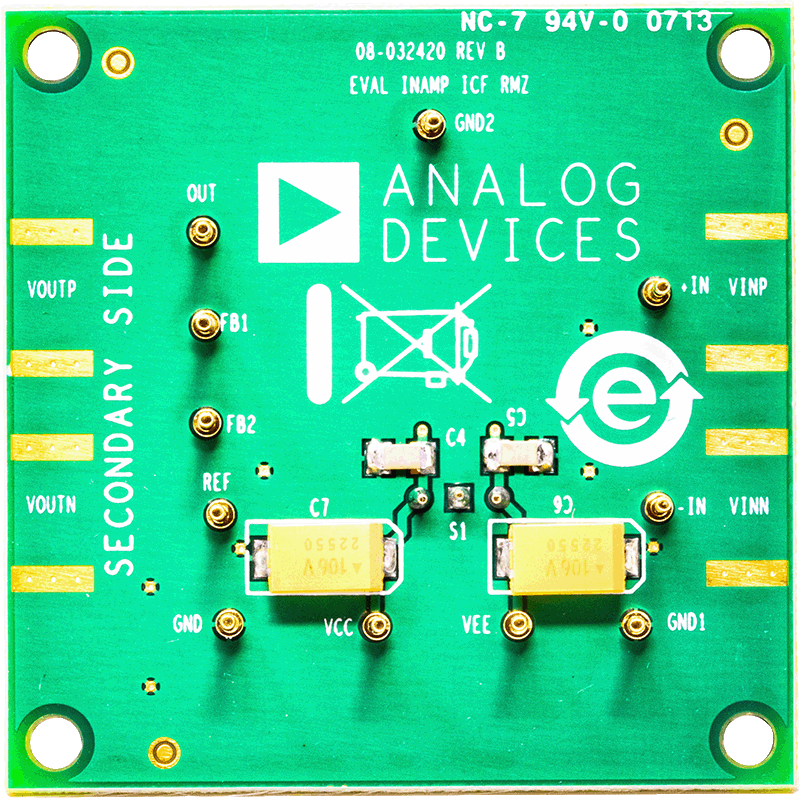

EVAL-INAMP-ICF-RMZ

AD8237 and AD8420 Evaluation Board

zoom

EVAL-INAMP-ICF-RMZ

AD8237 and AD8420 Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-INAMP-ICF-RMZ
AD8237 and AD8420 Evaluation Board
今すぐ購入 詳細を表示

製品の詳細

The EVAL-INAMP-ICF-RMZ offers users the option of evaluating the AD8237 or the AD8420 indirect current feedback (ICF) instrumentation amplifiers individually or connected to adjacent boards in an application. This evaluation board ships with both instrumentation amplifiers in surface-mount MSOP packages.



Reference Quick Start section of user guide UG-513 to get started.

資料

pdf icon

pdf

UG-513: Evaluating the AD8237 Micropower, Zero Drift, True Rail-to-Rail Instrumentation Amplifier and the AD8420 Wide Supply Range, Micropower, Rail-to-Rail Instrumentation Amplifier Download

221 kB

すべて表示 Arrow image

評価用キット1

evaluation kit item images

EVAL-INAMP-ICF-RMZ

AD8237 and AD8420 Evaluation Board

ツールおよびシミュレーション 2

リファレンス・デザイン 2

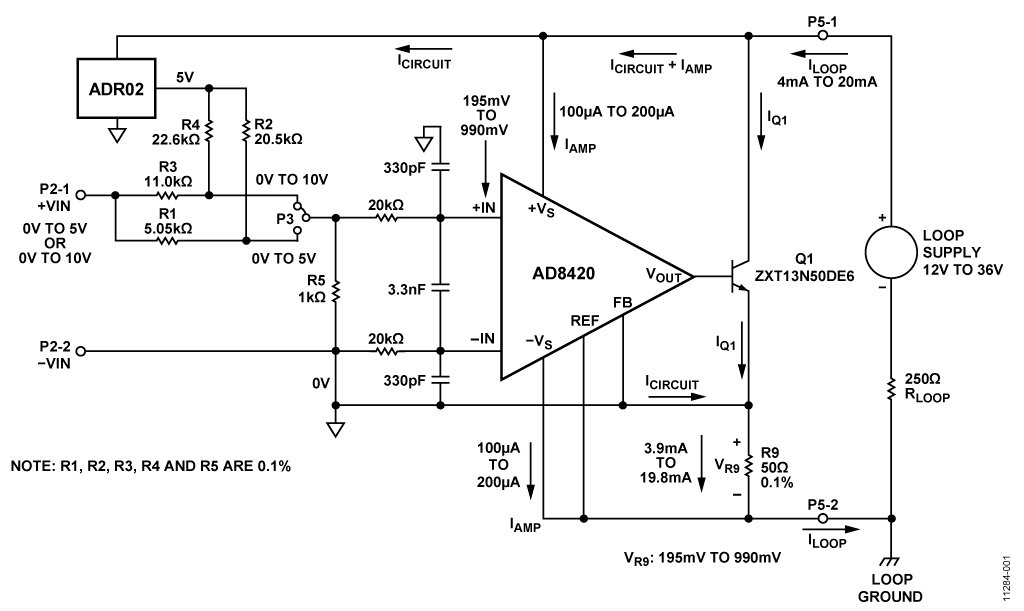

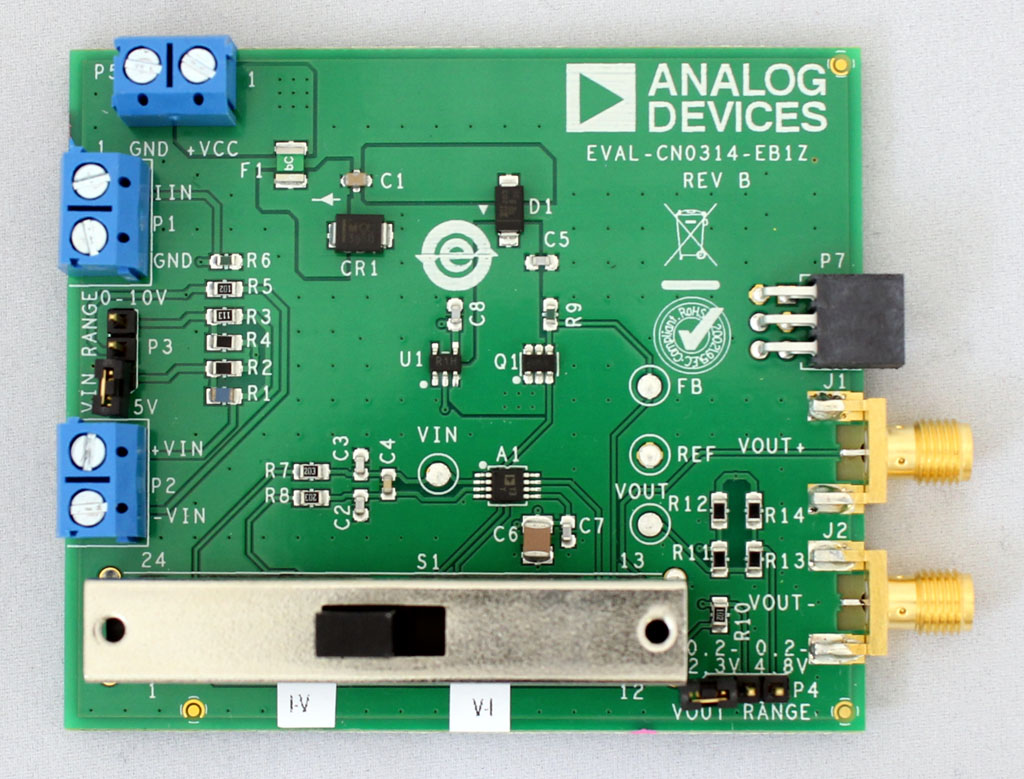

CN0314

マイクロパワー計装アンプを使用した設定可能な4-20 mA ループ駆動トランスミッタ/レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0314

マイクロパワー計装アンプを使用した設定可能な4-20 mA ループ駆動トランスミッタ/レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

download icon

ダウンロード

 print icon

印刷
CN0314

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
マイクロパワー計装アンプを使用した設定可能な4-20 mA ループ駆動トランスミッタ/レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4-20mA トランスミッタ ／ レシーバ
  • ループ駆動
  • 設定可能
詳細なリファレンス・デザインを表示 external link

使用製品 4

ADR02 reference design link

AD8420 reference design link

ADR4550 reference design link

AD8237 reference design link

設計および組み込みツール

pdf icon

zip

CN0314 Design & Integration Files link icon

1248 kB

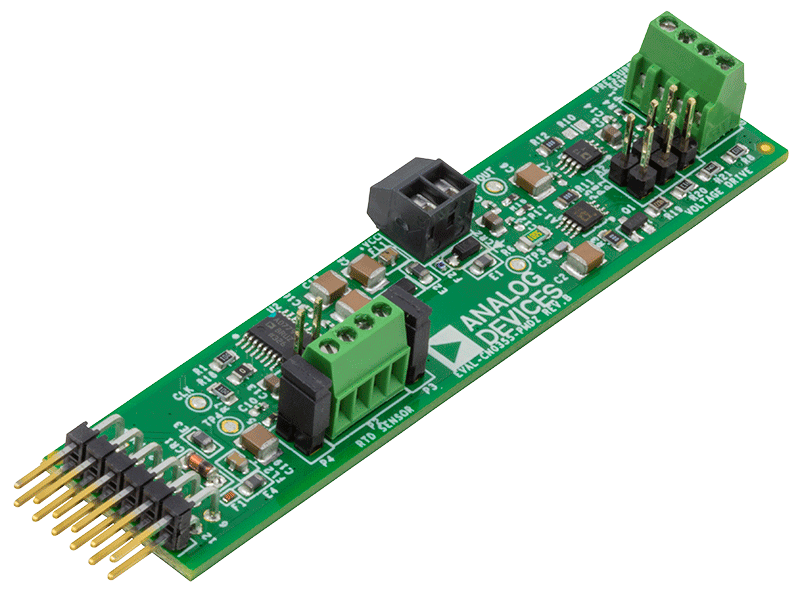

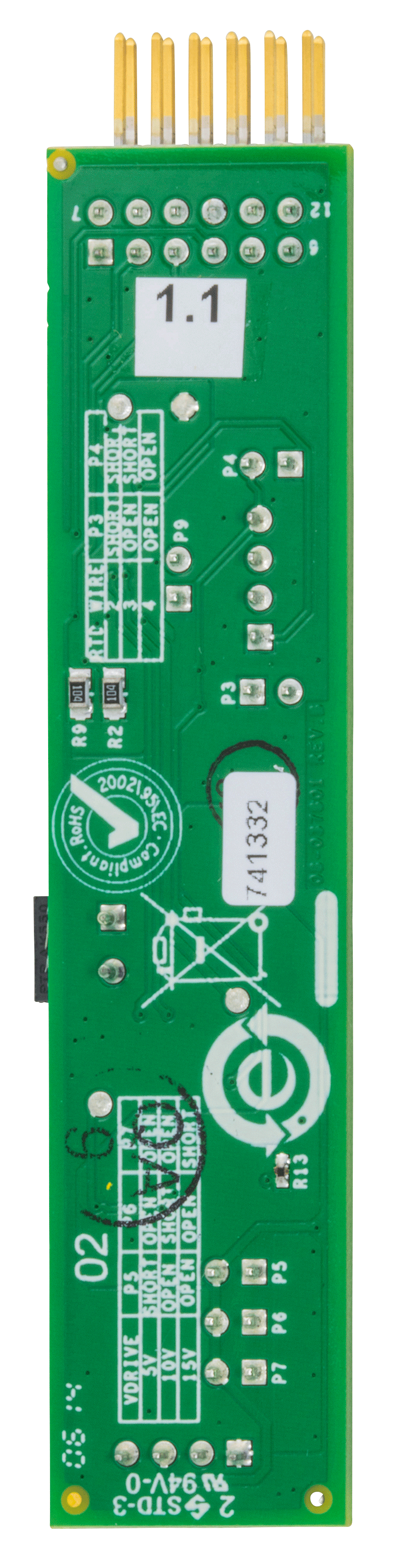

Differential Bridge Type Transducer Monitor with Temperature Compensation

CN0355

温度補償された低消費電力ブリッジ・シグナル・コンディショナおよびドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0355

温度補償された低消費電力ブリッジ・シグナル・コンディショナおよびドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

download icon

ダウンロード

 print icon

印刷
CN0355

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
温度補償された低消費電力ブリッジ・シグナル・コンディショナおよびドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • ブリッジ・シグナル・コンディショナおよびドライバ
  • 温度補償機能
  • 低消費電力
詳細なリファレンス・デザインを表示 external link

使用製品 3

AD7793 reference design link

AD8420 reference design link

ADA4096-2 reference design link

設計および組み込みツール

pdf icon

ZIP

CN0355 Design & Integration Files link icon

3.8 M

リファレンス・デザイン2

CN0314

マイクロパワー計装アンプを使用した設定可能な4-20 mA ループ駆動トランスミッタ/レシーバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

Differential Bridge Type Transducer Monitor with Temperature Compensation

CN0355

温度補償された低消費電力ブリッジ・シグナル・コンディショナおよびドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
