AD8232

新規設計に推奨

心拍計 モニタ用アナログ・フロント・エンド、シングル・エンド

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • シングル・リードのECGフロントエンドを完全集積
  • 低電源電流：170μA (typ)
  • コモンモード除去比：80dB(DC～60Hz)
  • ２本あるいは３本の電極構成
  • DC阻止機能付き高信号ゲイン（G=100）
  • 調整可能な２極ハイパス・フィルタ
  • 最大±300mVのハーフ・セル電位を許容
  • 高速回復機能がフィルタ設定を改善
  • 汎用オペアンプを内蔵
  • ゲイン調整可能な3 極調整可能ローパス・フィルタ
  • リード・オフ検出機能: AC またはDC オプション
  • ライト・レッグ駆動 (RLD) アンプを内蔵
  • 単電源動作: 2.0 V～3.5 V
  • 内蔵リファレンス・バッファにより仮想グラウンドを発生
  • レールto レール出力
  • RFI フィルタを内蔵
  • 8 kV のHBM ESD 定格
  • シャットダウン・ピンを装備
  • 20 ピン 4 mm × 4 mm LFCSP パッケージを採用
  • AEC-Q100準拠により、自動車用アプリケーションに対応

AD8232は、ECGや他の生体電位計測アプリケーション向けのアナログ信号処理ブロックを集積しています。この製品は、動いている生体あるいはリモート電極配置のような、ノイズが多い状態が存在する中で発生する小さな生体起電力信号の抽出、増幅およびフィルタリングするように設計されています。この設計によって、超低電力のA/Dコンバータまたは組み込みマイクロコントラーラを使い、出力信号を容易に収集することが可能となっています。

AD8232は、動作による影響と電極のハーフ・セル電位を除去するための2極ハイパス・フィルタを構成することができます。このフィルタは、計装アンプのアーキテクチャと緊密に組み合されていますので、大きなゲインとハイパス・フィルタの両機能を一段で構成して、スペースとコストを削減することができます。

A8232は、内蔵の多用途オペアンプを使って3極ローパス・フィルタを作り、更にノイズを除去することも可能です。ユーザーは、いろいろなタイプのアプリケーションに合わせて、あらゆるフィルタのカットオフ周波数を選択することができます。

システム内のライン周波数と他の望ましくない干渉に対する同相モード除去比を改善するために、AD8232は、右脚ドライブ（RLD）のようなリード駆動アプリケーション用アンプを内蔵しています。

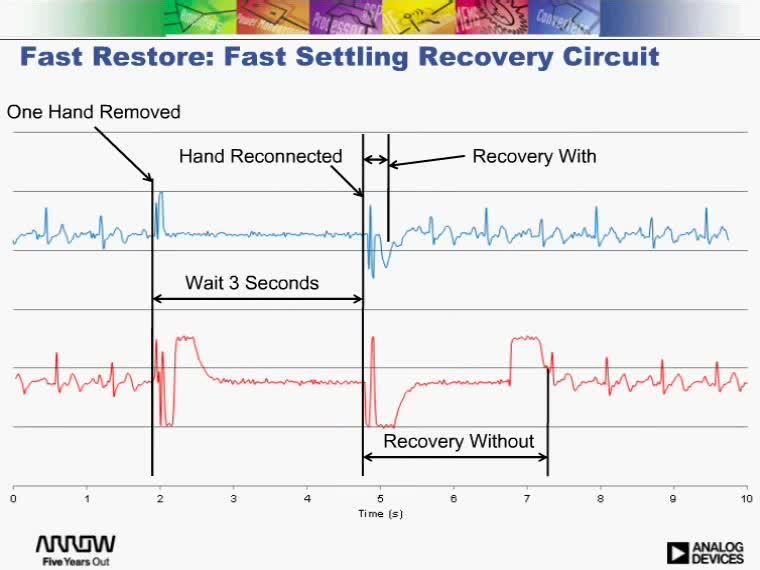

A8232は、高速の回復機能を備えており、ハイパス・フィルタの長いセトリング・テール時間を削減します。アンプの入力が電源に張り付くような急激な変化（例えばリード線の切断状態など）が起きた時、AD8232は自動的にフィルタのカットオフを上げるように調節します。この機能によって、AD8232は急速に回復するので、電極を対象に接続すると直ちに有効な計測値を取得できます。

AD8232は4mm×4mmの20ピンLFCSPパッケージおよびLFCSP_SSパッケージを採用しています。Aグレード・モデルの性能は0℃～70℃で仕様規定され、−40℃～+85℃で動作可能です。Wグレード・モデルの性能は−40℃～+105℃の車載用温度範囲で仕様規定されています。

アプリケーション

  • フィットネス、運動での心拍数モニタリング
  • ポータブルECG
  • リモート・ヘルス・モニター
  • ゲーム機の周辺装置
  • 生体電位信号収集
AD8232
心拍計 モニタ用アナログ・フロント・エンド、シングル・エンド
AD8232-fbl AD8232 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 5

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
AD7091
製造中 A/Dコンバータ、12ビット、1MSPS、超低消費電力、8ピンLFCSPパッケージ
マイクロコントローラ 1
ADUCM360
新規設計に推奨 高精度アナログ・マイクロコントローラ、低消費電力、デュアルΣΔ ADC、ARM Cortex M3
リニア・レギュレータ 1
ADP150
製造中 リニア・レギュレータ、150mA、超低ノイズ、CMOS
加速度センサー 1
ADXL362
新規設計に推奨 MEMS加速度センサー、マイクロパワー、3軸、±2g / ±4g / ±8gデジタル出力
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

設計ツール 2

SPICEモデル 1

評価用キット

EVAL-AD8232

AD8232 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Ready to use heart rate monitor (HRM) front end
  • Operates in two electrode or three electrode configurations
  • Directly interfaces to data acquisition and analog-to-digital converters (ADCs)
  • Easy feature selection with switches
  • Allows various circuit configurations

製品詳細

The AD8232-EVALZ evaluation board contains an AD8232 heart rate monitor front end conveniently mounted with the necessary components for initial evaluation in fitness applications. Inputs, outputs, supplies, and leads off detection terminals are routed to test pins to simplify connectivity. Switches and jumpers are available for setting the input bias voltage, shutdown (SDN), fast restore (FR), and ac/dc, leads off detection mode.
EVAL-AD8232
AD8232 Evaluation Board
