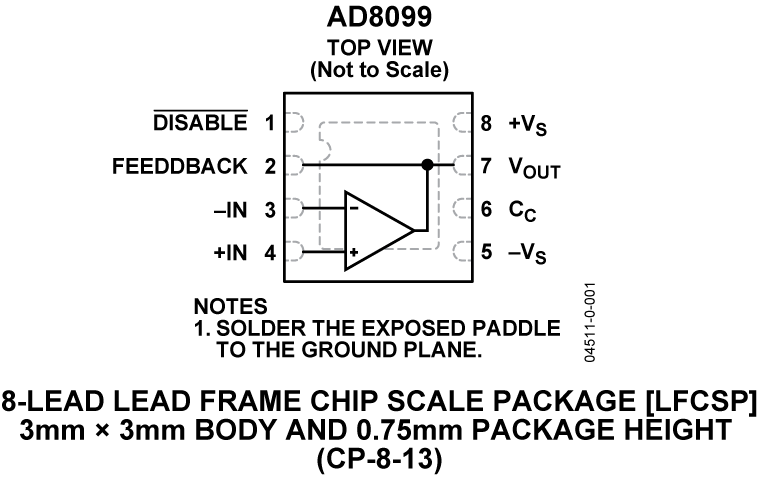

製品概要
機能と利点
- 超ロー・ノイズ:0.95nV/√Hz 、2.6pA/√Hz
- 超低歪み
2次高調波:-92dB(RL=1kΩ、G=+2、10MHz)
3次高調波:-105dB(RL=1kΩ、G=+2、10MHz) - 新しいピン配置
- カスタム外部補償、ゲイン範囲
-1、+2~+10 - 高速
GB積:3.8GHz
-3dB帯域幅:
700MHz(G=+2)
550MHz(G=+10)
スルーレート:
475V/μs(G=+2)
1350V/μs(G=+10) - 電源電流:15mA
- 最大オフセット電圧:0.5mV
- 広い電源電圧範囲:5~12V
製品概要

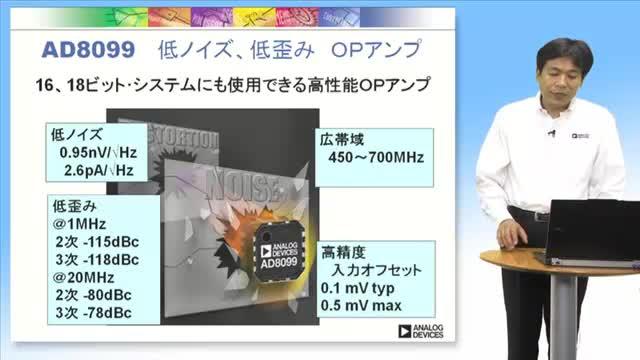

AD8099は超ロー・ノイズ(0.95nV/√Hz)かつ超低歪み(-92dBc@10MHz)の電圧帰還型オペアンプで、ロー・ノイズと低歪みの組み合わせにより16および18ビットのシステムに最適です。AD8099は、高スルーレートで低ゲインでのフル・パワー帯域幅(FPBW)を広げる、極めて直線性の優れた新しいロー・ノイズ入力段を内蔵しています。アナログ・デバイセズ独自の次世代XFCBプロセスにより、比較的低消費電力であるにもかかわらず、高性能なアンプが可能になりました。AD8099は外部補償機能を備えているので、ゲイン帯域幅積(GB積)を設定することができます。外部補償機能を使うと、帯域幅の犠牲を最小限にして、+2~+10のゲインが可能になります。また、AD8099は1350V/μsと極めて高いスルーレートを持っているため、帯域幅または歪みを犠牲にすることなく、ダイナミック・レンジ全体を使って設計できる柔軟性を提供します。AD8099は18ns以内に0.1%にセトリングし、オーバードライブから50ns以内に回復します。
AD8099は画期的な性能レベルで100Ωの負荷を、わずか15mAの電源電流で駆動します。広い電源電圧範囲(5~12V)、低いオフセット電圧(typ:0.1mV)、広い帯域幅(G=+2で700MHz)、最大3.8GHzのGB積を持つAD8099は、さまざまなアプリケーションで動作するように設計されています。
AD8099は3mm×3mmリード・フレーム・チップ・スケール・パッケージ(LFCSP)を採用し、高性能、高速アンプ向けにピン配置が特別に最適化されています。新しいパッケージとピン配置により、これまでアンプでは達成できなかった画期的な性能を実現しており、-40~+125℃の拡張工業用温度範囲で動作します。
アプリケーション
- プリアンプ
- レシーバ
- 計測機器
- フィルタ
- IFアンプおよびベースバンド・アンプ
- A/Dドライバ
- DACバッファ
- 光電子機器
