製品概要

機能と利点

  • 車載アプリケーション用に品質評価済み
  • FET入力アンプ
  • 入力バイアス電流:1pA
  • 低価格
  • 高速:145MHzで-3dBの帯域幅(G=+1)
  • 180V/µsのスルーレート(G=+2)
  • 低雑音
    • 7nV/√Hz(f=10kHz)
    • 0.6fA/√Hz(f=10kHz)
  • 広い電源電圧範囲:5~24V
  • 単一電源およびレールtoレール出力
  • 低いオフセット電圧:最大1.5mV
  • 高いコモン・モード除去比(CMRR):-100dB
  • 優れた歪み仕様
  • SFDR-88dB@1MHz
  • 低電力:標準電源電流6.4mA/アンプ
  • 位相反転なし

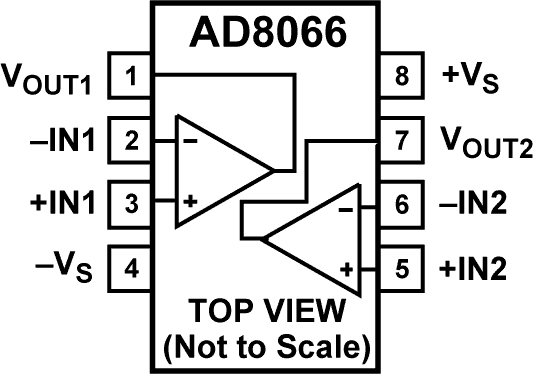

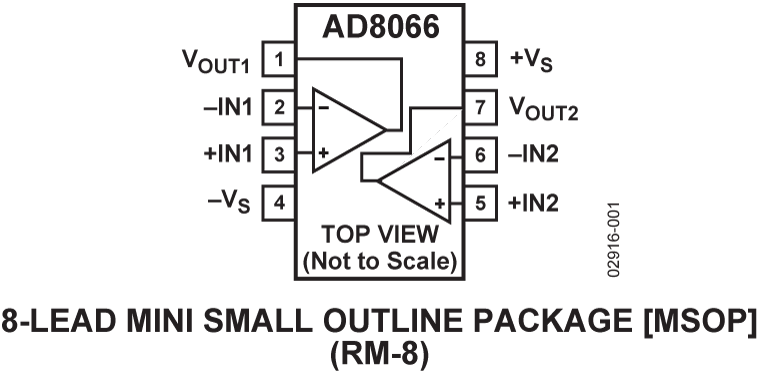

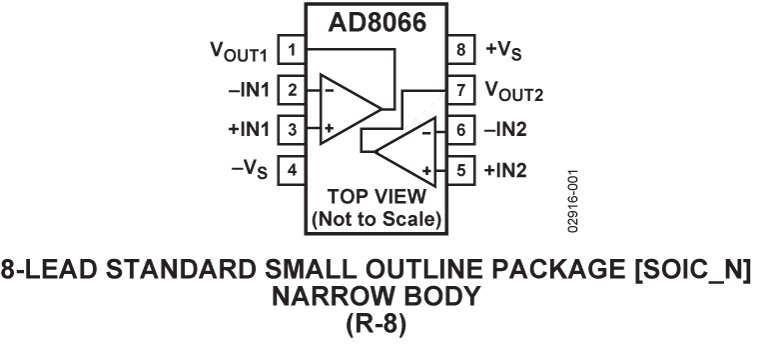

  • 小型パッケージ:SOIC-8, SOT-23-5, and MSOP-8

製品概要

AD8065/AD80661 FastFETアンプは、きわめて高性能で使いやすいFET入力を備えた電圧フィードバック・アンプです。AD8065はシングル・アンプで、AD8066はデュアル・アンプです。このFast FETアンプは、アナログ・デバイセズ独自のXFCBプロセスにより、超低雑音の動作(7.0nV/√Hzと0.6fA/√Hz)ときわめて高い入力インピーダンスを実現しています。

AD8065/AD8066は、5~24Vの広い電源電圧範囲、単一電源で動作可能な能力、および145MHzの帯域幅を備え、さまざまなアプリケーションで機能するように設計されています。汎用性をさらに向上するため、アンプには、レールtoレール出力も備わっています。

低価格にもかかわらず、このアンプは全体に渡って優れた性能を提供します。微分ゲインと微分位相誤差はそれぞれ0.02%と0.02°で、0.1dBの平坦性は7MHzを備えており、これらのアンプはビデオ・アプリケーションに最適な製品です。さらに、これらのアンプは180V/μsの高スルーレート、優れた歪特性(SFDR:-88dBc@1MHz)、-100dBのきわめて高いコモンモード除去とウォームアップ下で1.5mV(max)の低入力オフセット電圧を提供します。AD8065/AD8066は、アンプあたりわずか6.4mA(typ)で動作し、負荷電流としては最大30mAを供給する能力を備えています。

AD8065/AD8066は高性能、高速、FET入力のアンプで、SOIC-8、MSOP-8とSOT-23-5の小型パッケージで提供されます。これらの製品は工業用温度範囲-40~+85℃にわたって動作します。AD8065WARTZ-REEL7 は車載アプリケーション向けに完全に品質評価済みです。AD8065WARTZ-REEL7 は拡張温度範囲(−40°C ~ +105°C)で動作が規定されています(電源は±5V以下のみ)。

 アプリケーション

  • 自動車運転支援システム
  • フォトダイオードのプリアンプ
  • フィルタ
  • A/Dドライバ
  • レベル・シフター
  • バッファ
