製品概要

機能と利点

  • 高速
    • -3dB帯域幅(G=1、RL=100Ω):1050MHz
    • スルーレート:870V/μs
    • 0.1%セトリング・タイム:9ns
  • 低入力バイアス電流:2pA(代表値)
  • 低入力容量
    • コモン・モード容量:1.3pF(代表値)
    • 差動モード容量:0.1pF(代表値)
  • 低入力ノイズ:
    • 電圧ノイズ: 4nV/√Hz@100kHz
    • 電流ノイズ: 2.5fA/√Hz@100kHz
  • 低歪み:-90dBc@10MHz(G=1、RL=1kΩ)
  • リニア出力電流:40mA
  • アンプあたりの電源静止電流:19mA(代表値)
  • アンプあたりのパワーダウン電源静止電流:1.5mA(代表値)

製品概要

ADA4817-1(シングル)およびAD4817-2(デュアル)は、FastFET™アンプで、ユニティ・ゲイン安定動作、超高速のFET入力電圧帰還アンプです。これらのアンプは、アナログ・デバイセズ独自の超高速XFCB(コンプリメンタリ・バイポーラ)プロセスで設計されており、超低ノイズ(4nV/√Hz、2.5fA/√Hz)、しかも高入力インピーダンスを実現しています。

1.3pFの入力容量、低ノイズ(4nV/√Hz)、低オフセット電圧(2mV max)、そして-3dB帯域幅が1050MHzを持ったADA4817-1/ADA4871-2は、データ・アクイジションのフロントエンドや、フォトダイオードのプリアンプのような広帯域トランスインピーダンス・アプリケーションに最適なアンプです。

広い電源電圧範囲(5V~10V)を備え単電源および両電源での動作が可能なADA4817-1/ADA4817-2は、アクティブ・フィルタやA/Dコンバータのドライバなどを含むさまざまなアプリケーションで動作するようにデザインされています。

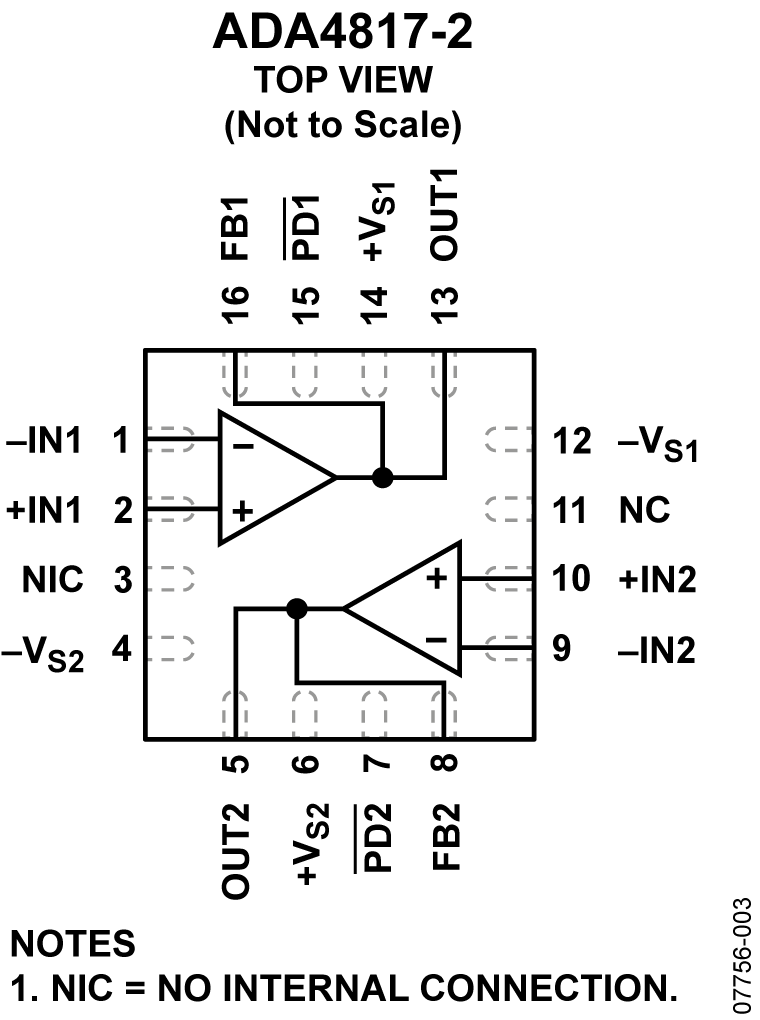

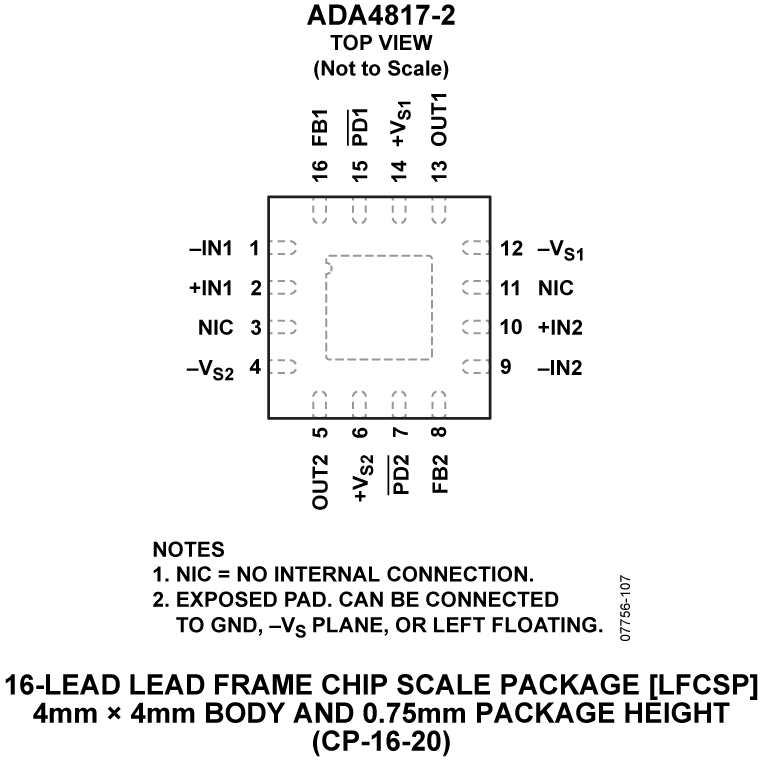

ADA4817-1は3mm×3mmの8ピンLFCSPパッケージと8ピンSOIC、ADA4817-2は4mm×4mmの16ピンLFCSPパッケージを採用しています。これらのパッケージは低歪みのピンアウトを特長としており、2次高調波歪みが改善され、回路基盤のレイアウトが簡素化されます。加えて、これらのパッケージとも露出パッドを持っており、PCB基盤への低熱抵抗パスを実現しています。これによって、より効率的な熱交換が可能となり、信頼性が向上されます。これらの製品は、拡張工業温度範囲(-40°C~+105°C)にわたって動作が規定されています。


アプリケーション

  • フォトダイオード・アンプ
  • データ・アクイジションのフロントエンド
  • 計測機器
  • フィルタ
  • A/Dコンバータ・ドライバ
  • 出力バッファ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

参考資料

  • すべてを表示 (22)
  • サードパーティー・ソリューション (1)
  • データシート (1)
  • アプリケーション・ノート (3)
  • ユーザ・ガイド (1)
  • FAQ (1)
  • チュートリアル (12)
  • ウェブキャスト (1)
  • 珍問/難問集 (2)
  • FAQ
    チュートリアル

    ツールおよびシミュレーション

    SPICE Model

    設計ツール

    アナログ・フィルタ・ウィザード

    アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

    アナログ・フォトダイオード・ウィザード

    フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様(電源電圧、フォトダイオード特性、帯域幅、必要な精度など)を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表(BOM)、SPICEネットリストなど、全ソリューションを確認することができます。

    VRMS/dBm/dBu/dBVカリキュレータ

    電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。

    消費電力とダイ温度

    このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

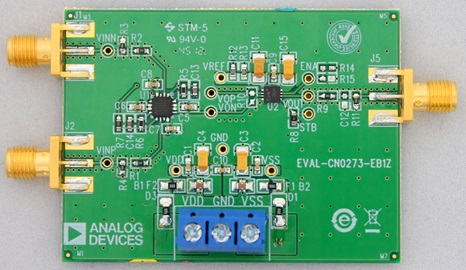

    リファレンス・デザイン (1)
