製品概要

機能と利点

  • 2チャンネルの差動入力A/Dコンバータ
  • プログラマブル・ゲイン・フロントエンド内蔵:ゲイン範囲1~128
  • 3線シリアル・インターフェース
    SPI®、QSPI™、MICROWIRE™、DSP互換
    SCLKの入力段にシュミット・トリガー内蔵
  • アナログ入力に対してバッファ回路の挿入可能
  • 2.7~3.3Vまたは4.75~5.25V動作
  • 消費電力:1mW(max)@3V
  • スタンバイ時電流:8µA(max)

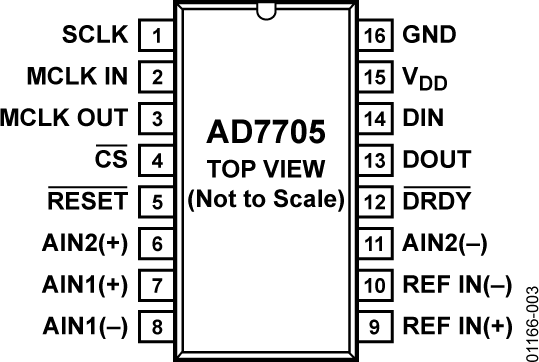

  • 16ピンDIP、16ピンSOICおよびTSSOPパッケージ

製品概要

AD7705とAD7706は、DCならびに低周波のAC信号計測アプリケーションでの使用を目的とした全機能内蔵型の16ビット、低価格のシグマ・デルタA/Dコンバータです。これらの製品は低消費電力(最大1mW@3V)であるため、4~20mAなどのループ電源、バッテリ電源あるいはローカル電源で動作させるアプリケーションに使用することができます。 1~128の範囲でゲイン設定可能なオンチップのプログラマブル・ゲイン・アンプは、シグナル・コンディショニング・ハードウェアを外付けせずに、低レベル / 高レベル両方のアナログ入力に対応できます。

入力構成は、AD7705が差動2チャンネル、AD7706が差動1チャンネルおよび擬似差動2チャンネルです。差動のリファレンス入力を備えているため、各デバイスを最大限の柔軟性でレシオメトリック・アプリケーションに適合させることも可能です。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
