AD7690: 1.5LSB INL、400kSPS、18ビットPulSAR®差動A/Dコンバータ、MSOP/QFNパッケージ (Rev. A)9/10/2008PDF1388 kB
製品概要
機能と利点
- ノー・ミスコードが保証された18ビット分解能
- スループット：400kSPS
- INL：±0.75LSB（typ）、±1.5LSB（max）（FSRの±6ppm）
- ダイナミック・レンジ：102dB（typ）＠400kSPS
- オーバーサンプリング・ダイナミック・レンジ：125dB＠1kSPS
- ノイズフリーのコード分解能：20ビット＠1kSPS
- 有効分解能：22.7ビット＠1kSPS
- SINAD：101.5dB＠1kHz
- THD：－125dB＠1kHz
- 疑似差動アナログ入力範囲： ±VREF 0V ～ VREFおよびVDDまでのVREF
- パイプライン遅延なし
- 1.8V、2.5V、3V、または5Vロジックとのインターフェースが可能な5V単電源
製品概要
AD7690は18ビットの逐次比較型A/Dコンバータ（SAR ADC）で、単電源（VDD）で動作します。低消費電力かつノー・ミッシング・コードで高速の18ビット・サンプリングADC、内部変換クロック、多機能シリアル・インターフェース・ポートを内蔵しています。IN＋ピンとIN－ピン間の電位差をCNVの立上がりエッジでサンプリングします。これらのピン上の電圧は通常、0VからREFまでの電圧範囲で互いに逆位相の関係となります。リファレンス電圧REFは外部から供給し、電源電圧まで設定できます。消費電力はスループットに直線的に比例します。
SPI互換のシリアル・インターフェースは、SDI入力を使用して1つの3線式バス上で複数のADCをデイジーチェーン接続する機能があります。さらにオプションでBUSYインジケータを利用することもできます。このシリアル・インターフェースは1.8V、2.5V、3V、5Vのロジックに対応しており、独立したVIO電源を使用します。
AD7690は10ピンMSOPまたは10ピンQFN（LFCSP）パッケージを採用し、－40～＋85℃の温度範囲で動作するように仕様が規定されています。
アプリケーション
- バッテリ駆動機器
- データ・アクイジション
- 地震データ収集システム
- DVM
- 計測機器
- 医療機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

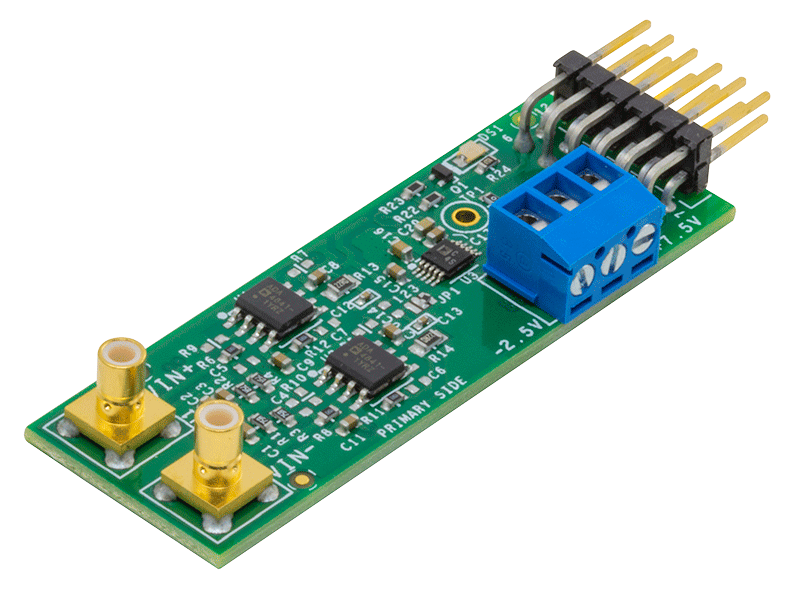

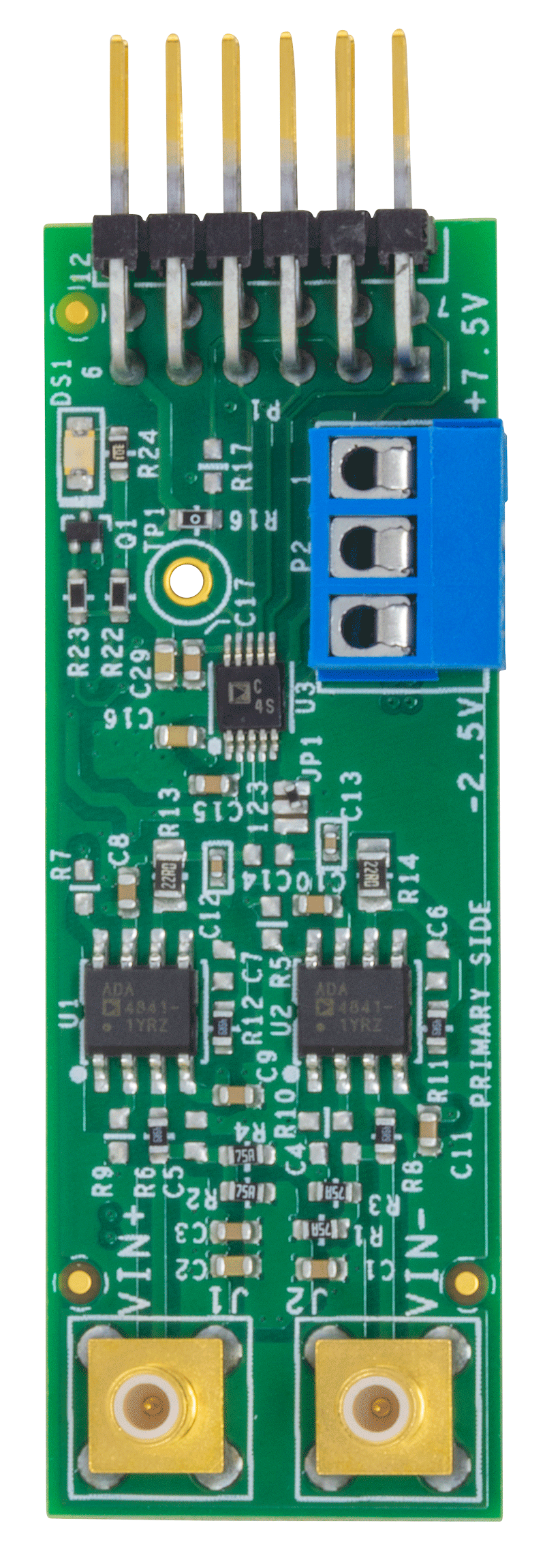

評価キット (2)
参考資料
-

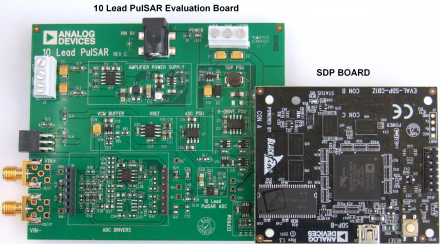

UG-340: Evaluation Board for the 10-Lead Family 14-/16-/18-Bit PulSAR ADCs8/13/2015PDF4636 kB
-
UG-682: 8/10ピンの14/16/18ビットPulSAR ADC用評価ボードに対応した 「6ピンSOT-23 ADCドライバ」ボード (Rev. 0)3/14/2015PDF433 K
-
AD7690 Results8/28/2019
-
FAQ7/26/2017
-
MT-074: 高精度 A/D コンバータ用の差動ドライバ2/3/2009PDF358 kB
-
TNJ-080: ADC の FFT 結果から 1Hz ノイズ電力密度を得る計算方法10/4/2021
-
高精度SAR A/Dコンバータ（ADC）のフロントエンド・アンプとRCフィルタの設計12/1/2012 アナログ・ダイアログ
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
おすすめ製品
AD7690 コンパニオン製品
推奨 Digital Isolators
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
推奨 External Voltage References
推奨 Driver Amplifiers
- For high frequency, low noise, low distortion applications: ADA4897-1, AD8021.
- For precision, low power, low distortion applications: ADA4841-1, ADA4940-1, ADA4941-1.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4610-2, AD8476.
