AD7606

製造中

8チャンネルDAS（データ・アクイジション・システム）、16ビット、バイポーラ、同時サンプリングA/Dコンバータ内蔵

データシート (Rev. G) 製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$20.16

Viewing:

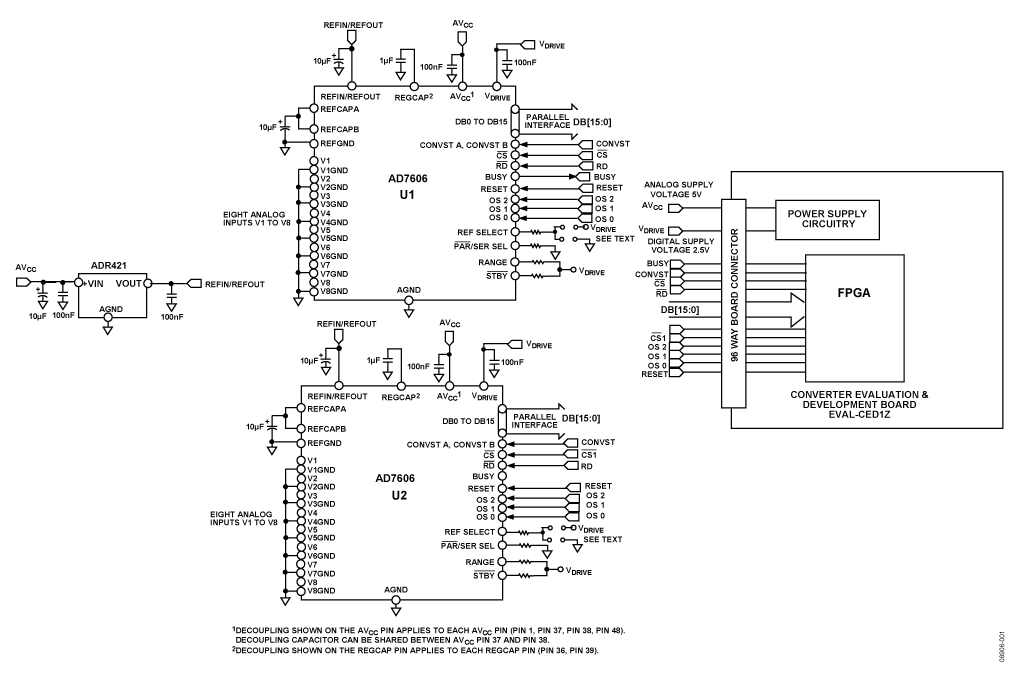

製品の詳細

8/6/4チャンネル同時サンプリング入力
真のバイポーラ・アナログ入力範囲：±10 V、±5 V
単電源5Vアナログ電源、2.3V～+5VのV_DRIVE
全機能内蔵型データ・アクイジション回路
- アナログ入力クランプ保護回路
- アナログ入力インピーダンス1 MΩの入力バッファ
- 2次のアンチエリアス・アナログ・フィルタ
- 高精度リファレンスとリファレンス・バッファを内蔵
- 全チャンネルで200 kSPS の16ビットADCが可能
- デジタル・フィルタによるオーバ・サンプリング機能
柔軟なパラレル／シリアル・インターフェース
- SPI/QSPI^™/MICROWIRE^™/DSP互換
性能
- アナログ入力チャンネルのESD耐性：7 kV
- SNR：95.5 dB、 THD：−107 dB
- INL：±0.5 LSB、DNL：±0.5 LSB
- 低消費電力：100 mW
- スタンドバイ・モード：25 mW
温度範囲：−40°C ～ +85°C
64ピンLQFPパッケージ

AD7606-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。

AD7606-EPデータシート（pdf）をダウンロード可能
ミリタリ温度範囲：−55°C ～+125°C
製造ベースラインにて制御
組み立て/テストは同一工場
製造工場は一箇所に限定
PCN（製品変更通知）
品質データは要求に応じて入手可能
V62/18611

製品モデル: 4
1Ku当たりの価格: 最低価格：$20.16

ドキュメント

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD7606BSTZ	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7606BSTZ-RL	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7606TSTZ-EP	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7606TSTZ-EP-RL	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

8 13, 2018 - 18_0026 AD7606/7/8/9 Minor Mask Change and Datasheet Specification Change
		PCN18_0026_Form Material_Report Qualification Results Summary
AD7606BSTZ
AD7606BSTZ-RL
10 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
		PCN16_0034_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD7606BSTZ
AD7606BSTZ-RL
2 1, 2011 - 11_0007 AD7606 and AD7607 minor edit to all layers
		PCN11_0007_Form Material_Report Qualification Plan Summary
AD7606BSTZ
AD7606BSTZ-RL

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

Mbed サポート 3

AD7606 IIO Application

Learn how to get started with Mbed 1

Mbed is an open source, development environment for ARM microcontrollers.

More Mbed supported ADI Products

Learn how to get started with Mbed
EVAL-AD7606 Code

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
isoPower 2
ADUM5000	製造中	絶縁型DC/DCコンバータ
ADUM5402	製造中	デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）
シリーズ電圧リファレンス 2
ADR431	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース機能付き
ADR421	製造中	リファレンス電圧、超高精度低ノイズ2.500V XFET®

スタンダード・デジタル･アイソレータ 1
ADUM1402	製造中	4チャンネル・デジタル・アイソレータ（2/2チャンネル方向性）

製品モデル	製品ライフサイクル	詳細
AD7606B	新規設計に推奨	16ビット、800kSPSバイポーラ入力、同時サンプリングADC内蔵8チャンネルDAS
AD7606C-16	新規設計に推奨	16ビット、1 MSPSバイポーラ入力、同時サンプリングADC内蔵8チャンネルDAS
AD7606C-18	新規設計に推奨	18ビット、1MSPSバイポーラ入力の同時サンプリングADCを内蔵した8チャンネルDAS

ツールおよびシミュレーション

IBISモデル 1

AD7606 IBIS Model

設計ツール 1

Sim Sampling Products Bipolar Input Model (Rev.3.1)

評価用キット

AD7606 Evaluation Board

今すぐ購入詳細を表示

製品詳細

The EVAL-AD7606SDZ is a fully featured evaluation kit for the AD7606. This board operates in standalone mode or in conjunction with the Evaluation Controller Board, EVAL-SDP-CB1Z. When operated with the Evaluation Controller Board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Evaluation Controller Board.
