AD7605-4

16 ビット、バイポーラ入力、同時サンプリング ADC 内蔵 4 チャンネル DAS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$13.74
特長
  • 4 チャンネル同時サンプリング入力
  • 真のバイポーラ・アナログ入力範囲: ±10 V(最大値)、±5 V(最大値)
  • 5 V アナログ単電源と 2.5 V ~ 5 V の VDRIVE(公称値)
  • 全機能内蔵のデータ・アクイジション・ソリューション
    • アナログ入力クランプ保護
    • アナログ入力インピーダンスが 1 MΩ の入力バッファ
    • 2 次アンチエイリアシング・アナログ・フィルタ
    • 高精度リファレンスとリファレンス・バッファを内蔵
    • 全チャンネルで 300 kSPS の 16 ビット ADC
  • 柔軟なパラレル/シリアル・インターフェース
    • シリアル・ペリフェラル・インターフェース(SPI) /QSPI™/MICROWIRE™/DSP 互換
  • 性能
    • アナログ入力チャンネルの ESD 定格: 7 kV
    • スタンバイ・モード: 25 mW(代表値)
  • 64 ピン LQFP パッケージ
製品概要
show more Icon

AD7605-4 は、4 チャンネル同時サンプリングの 16 ビット A/D 変換データ・アクイジション・システム(DAS)です。このデバイスは、アナログ入力クランプ保護回路、2 次アンチエイリアシング・フィルタ、トラック&ホールド・アンプ、16 ビット電荷再配分式逐次比較 A/D コンバータ(ADC)、2.5 V リファレンスおよびリファレンス・バッファ、シリアルとパラレルの高速インターフェースを内蔵しています。

AD7605-4 は 5 V単電源で動作し、±10 V および ±5 V の真のバイポーラ信号を受け入れることができ、全てのチャンネルで最大 300 kSPS のスループット・レートでサンプリングします。入力クランプ保護回路は最大 ±16.5 V の電圧に耐えることができます。AD7605-4 は、サンプリング周波数に関係なく、1 MΩ のアナログ入力インピーダンスを維持します。単電源動作、内蔵のフィルタリング、高い入力インピーダンスにより、ドライバ・オペアンプと外付けバイポーラ電源が不要です。

AD7605-4 は、SPI、QSPI™、MICROWIRE™、およびデジタル・シグナル・プロセッサ(DSP)と互換性があります。

アプリケーション

  • 電源ライン・モニタリングと保護システム
  • マルチフェーズ・モーター・コントロール
  • 計測機器および制御システム
  • 多軸ポジショニング・システム
  • データ・アクイジション・システム(DAS)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$13.74

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7605-4BSTZ
  • HTML
  • HTML
AD7605-4BSTZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 7, 2016

- 16_0034

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

12 7, 2016

- 16_0033

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 7, 2016

- 16_0034

arrow down

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

12 7, 2016

- 16_0033

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

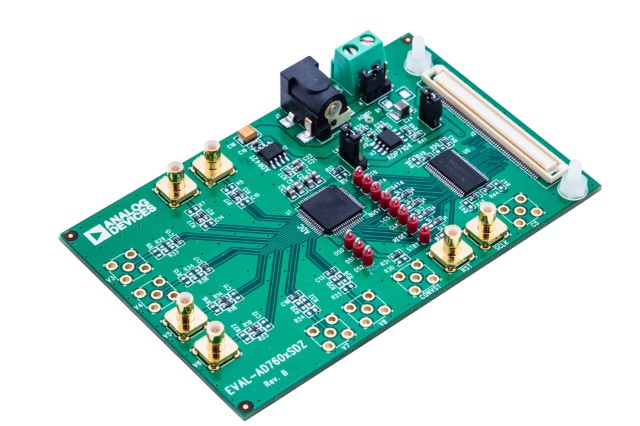

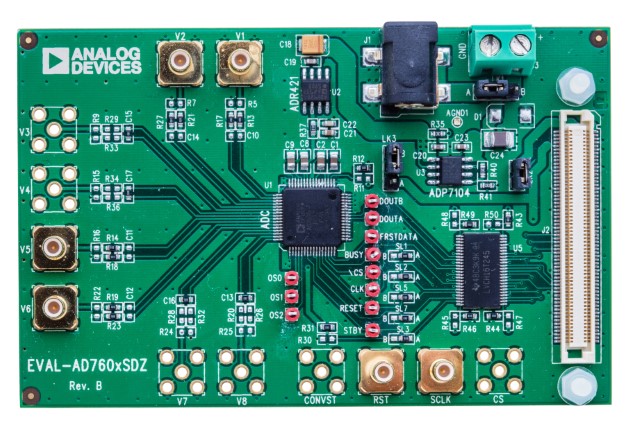

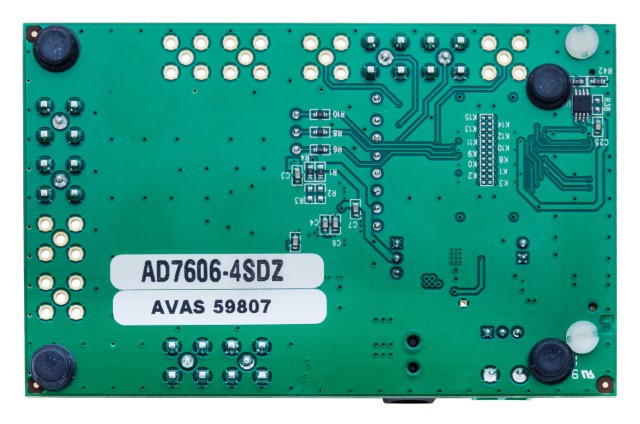

EVAL-AD7605-4

AD7605-4 評価用ボード

zoom

EVAL-AD7605-4

AD7605-4 評価用ボード

AD7605-4 評価用ボード

機能と利点

  • AD7606/AD7606-6/AD7606-4、AD7607、AD7608、および AD7605-4 用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • システム・デモンストレーション・プラットフォーム(SDP)互換(EVAL-SDP-CB1Z)
  • 制御およびデータ分析用 PC ソフトウェア

製品の詳細

EVAL-AD7605-4SDZ は AD7605 用のフル機能評価用キットです。このボードは、スタンドアロン・モード、または評価用コントローラ・ボード(EVAL-SDP-CB1Z)と組み合わせて動作します。評価用コントローラ・ボードで動作させる場合には、ADC の性能の詳しい分析を行うことのできるソフトウェアが提供されます。このソフトウェアには、スタンドアロン動作時または評価用コントローラ・ボードでの動作時における評価用ボードの動作およびセットアップを説明するテクニカル・ノートが付属しています。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

Layout Considerations for an Expandable Multichannel Simultaneous Sampling Data Acquisition System (DAS) Based on the AD7606 16-Bit, 8-Channel DAS

zoomopens a dialog

CN0148

Layout Considerations for an Expandable Multichannel Simultaneous Sampling Data Acquisition System (DAS) Based on the AD7606 16-Bit, 8-Channel DAS

CN0148

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Layout Considerations for an Expandable Multichannel Simultaneous Sampling Data Acquisition System (DAS) Based on the AD7606 16-Bit, 8-Channel DAS

機能と利点

  • Mutlichannel simultaneous sampling data acquisition system
  • Layout guidelines for 16 bit performance
詳細なリファレンス・デザインを表示 external link
