製品概要

機能と利点

  • 全チャンネルで1 MSPSの16ビットADC
  • アナログ入力のインピーダンスが1MΩ以上の入力バッファ(RIN)
  • 5Vのアナログ単電源と1.71V~5.25VのVDRIVE
  • チャンネルごとにアナログ入力範囲を選択可能
    • バイポーラ・シングルエンド:±12.5V、±10V、±6.25V、±5V、±2.5V
    • ユニポーラ・シングルエンド:0V~12.5V、0V~10V、0V~5V
    • バイポーラ差動:±20V、±12.5V、±10V、±5V
  • 2つの帯域幅オプション:25kHzおよび220kHz(チャンネルあたり)
  • 動作範囲:−40°C~+125°C
  • 6kV ESDで±21Vの入力クランプ保護
  • AD7606BおよびAD7606とピン互換
  • 性能
    • バイポーラ作動範囲±20VにおけるSNR:92dB(代表値)
    • 95dB S/N比(32倍のオーバーサンプリング)
    • その他レンジ全体におけるTHD:−100dB(代表値)
    • TUE = 最大0.05%のFSR(外部リファレンス)
    • 正および負のFS誤差ドリフト:±0.5ppm/℃(代表値)
    • 代表的な温度係数:±3ppm/°C
  • キャリブレーション
    • チャンネルごとにシステム位相、オフセット、およびゲインをキャリブレーション
    • アナログ入力オープン・サーキット検出機能
    • 自己診断機能とモニタリング機能
    • データおよびレジスタの読出し/書込み時CRCエラー・チェック

製品概要

AD7606C-16は、8チャンネル同時サンプリングの16ビットA/D変換データ・アクイジション・システム(DAS)です。各チャンネルにはアナログ入力クランプ保護機能、プログラマブル・ゲイン・アンプ(PGA)、ローパス・フィルタ(LPF)、18ビット逐次比較レジスタ(SAR)、A/Dコンバータ(ADC)が組み込まれています。また、柔軟なデジタル・フィルタ、ADC駆動用の低ドリフト2.5V高精度リファレンスおよびリファレンス・バッファ、柔軟なパラレル・インターフェースとシリアル・インターフェースも内蔵しています。AD7606C-16は5V単電源で動作し、次の入力レンジに対応しており、すべてのチャンネルで、1 MSPSのスループット・レートでサンプリングを行います。

  • バイポーラ・シングルエンド:±12.5V、±10V、±6.25V、±5V、±2.5V
  • ユニポーラ・シングルエンド:0V~12.5V、0V~10V、0V~5V
  • バイポーラ差動:±20V、±12.5V、±10V、±5V

入力クランプ保護機能により、最大±21Vの電圧に耐えることができます。単電源動作、内蔵フィルタ、高い入力インピーダンスにより、バイポーラ電源を必要とする外付けドライバ・オペアンプは不要です。低スループット・レートのアプリケーションでは、AD7606C-16の柔軟なデジタル・フィルタを使用して、ノイズ性能を改善することができます。ハードウェア・モードのAD7606C-16は、AD7606およびAD7606Bと完全互換です。ソフトウェア・モードでは、以下の拡張機能を使用することができます。

  • チャンネルごとに選択可能なアナログ入力レンジ(追加範囲あり)
  • チャンネルごとに選択可能な高帯域幅モード(220kHz)
  • 追加のオーバーサンプリングオプション(最大256のオーバーサンプリング比)
  • システム・ゲイン、システム・オフセット、システム位相のキャリブレーション(チャンネルごと)
  • アナログ入力オープン・サーキット検出器
  • 診断用マルチプレクサ
  • 各種モニタ機能(シリアル・ペリフェラル・インターフェース(SPI)の無効読出し/書込み、巡回冗長検査(CRC)、ビジー・スタック・モニタ、およびリセット検出)

このデータシートでは、RD/SCLKのような多機能ピンを、すべてのピン名で表記するか、あるいは特定の機能のみが該当するところではSCLKピンのようにピンの1つの機能で表記しています。

アプリケーション

  • 電力線のモニタリング
  • 保護リレー
  • 多相モータ制御
  • 計測器および制御システム
  • データ・アクイジション・システム

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

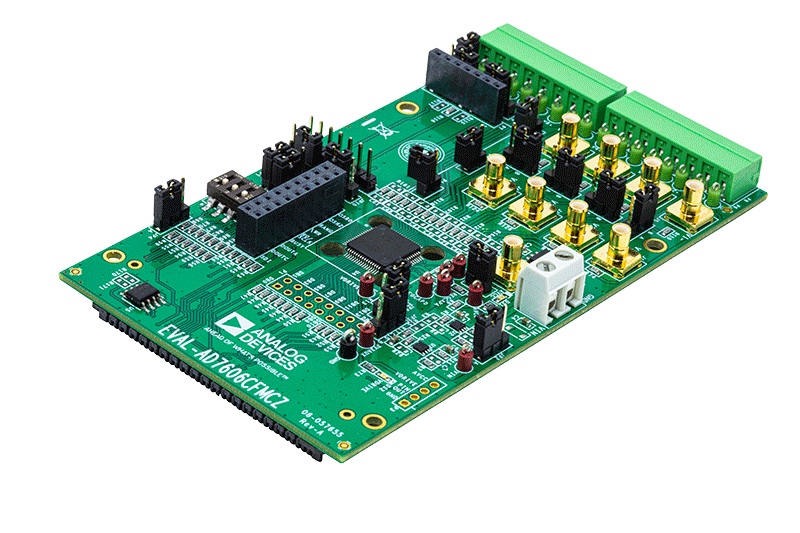

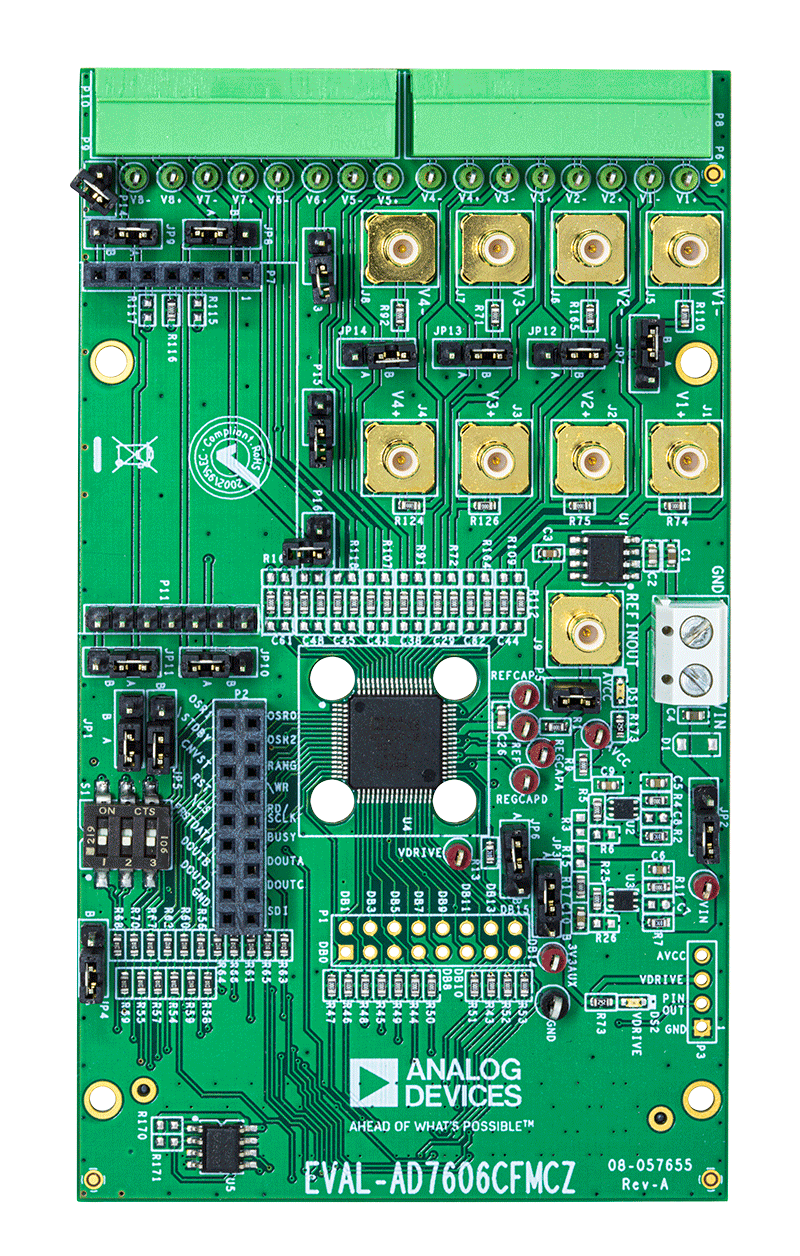

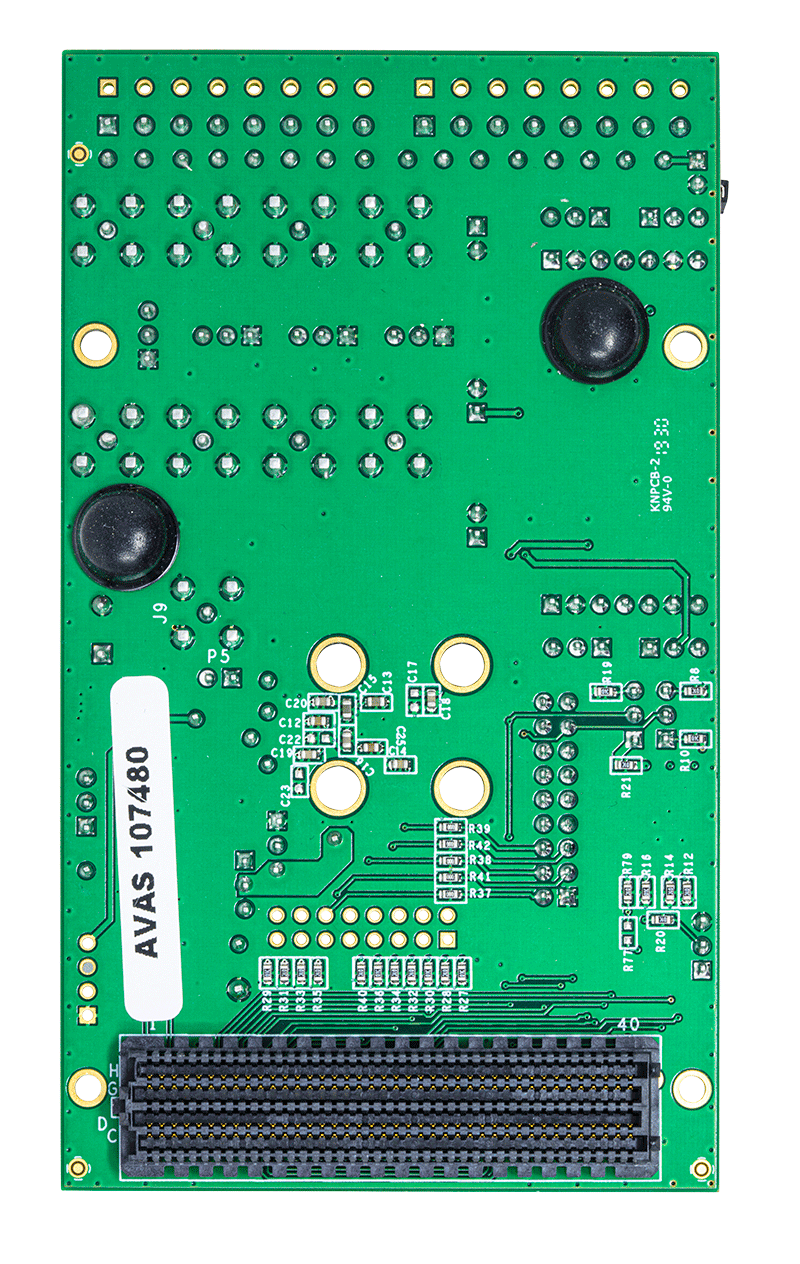

評価キット (1)
