製品概要

機能と利点

  • 16ビット／14ビットADCファミリ
  • デュアル同時サンプリング
  • 完全差動アナログ入力
  • スループット変換レート：4MSPS
  • SNR (typ)：
    • AD7380（16ビット）：92.5dB、VREF = 3.3V（外部リファレンス）
    • AD7381（14ビット）：85.4dB、VREF = 3.3V（外部リファレンス）
    • 101 dB、オーバーサンプリング比16倍
  • 内蔵オーバーサンプリング機能
  • 分解能向上機能
  • INL（積分非直線性）（最大値）:
    • 16ビットで2.0 LSB
    • 14ビットで1.0 LSB
  • 2.5 Vのリファレンス内蔵
  • 高速シリアル・インターフェース
  • −40 °C ～ +125 °C 動作
  • 16ピンLFCSP、3 mm × 3 mm
  • 広い同相電圧範囲
  • アラート機能

製品概要

AD7380/AD7381は、16ビットおよび14ビットのピン互換ファミリで、3.0V〜3.6Vの電源で動作し、最大4MSPSのスループット・レートを特長とする、デュアル同時サンプリング、高速、低消費電力、逐次比較型（SAR）A/Dコンバータ（ADC）です。アナログ入力タイプは差動入力であり、ワイド・コモンモード入力電圧を採用し、CSの立下がりエッジ上でサンプルされ、変換されます。

集積化内蔵オーバーサンプリング・ブロックにより、ダイナミック・レンジが広がり、低帯域幅でのノイズが軽減されます。内部 2.5 V リファレンスのバッファ付き。代わりに、最大 3.3 V の外部リファレンスを使用できます。

変換プロセスとデータ・アクイジションは、標準制御入力を使用して、マイクロプロセッサや DSP との容易なインターフェースを可能にしています。別個のロジック電源を使用することにより、1.8 V、2.5 V、3.3 V のインターフェースに対応します。

AD7380/AD7381は、16ピンLFCSPパッケージを採用し、動作温度は−40°C ～ +125°Cに仕様規定されています。

製品のハイライト

  1. 2つの ADC フル機能による、デュアル同時サンプリングと変換。
  2. ピン互換製品ファミリ。
  3. 高スループット・レート: 4 MSPS
  4. 省スペースの3mm × 3mm LFCSP。
  5. 集積化オーバーサンプリング・ブロックにより、ダイナミック・レンジが広がり、ノイズ低減と SCLK の速度条件の軽減を実現。
  6. ワイド・コモンモード範囲による差動アナログ入力。
  7. スモール・サンプリング・コンデンサが、アンプ・ドライブ負荷を低減します。

アプリケーション

  • モータ・コントロールのポジション・フィードバック
  • モータ・コントロールの電流センス
  • ソナー
  • 電力品質
  • データ･アクイジション･システム
  • エルビウム添加ファイバ増幅器（EDFA）アプリケーション
  • I & Q 復調

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

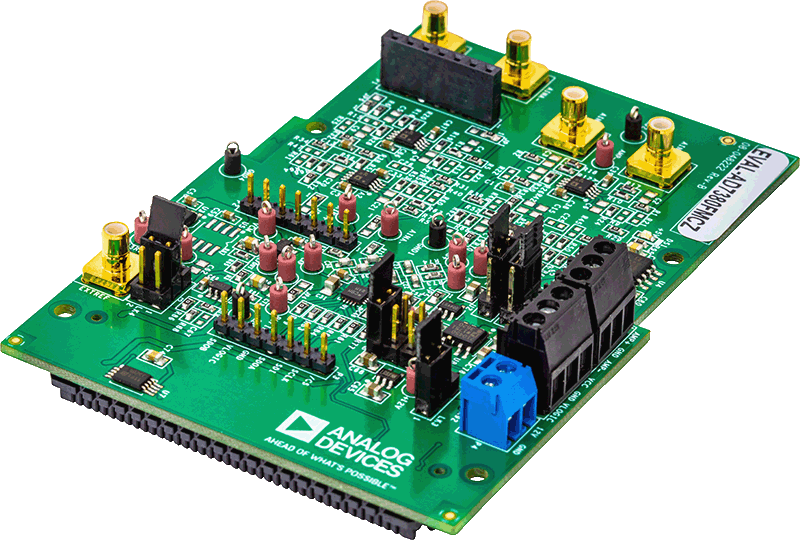

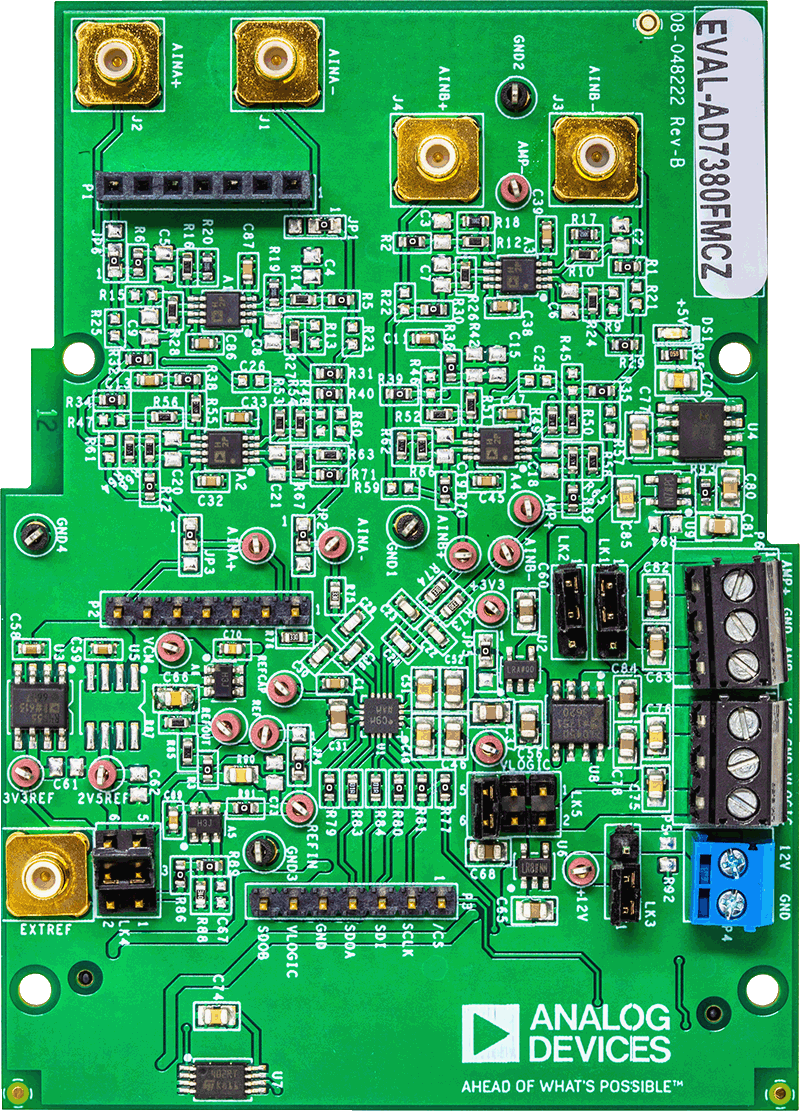

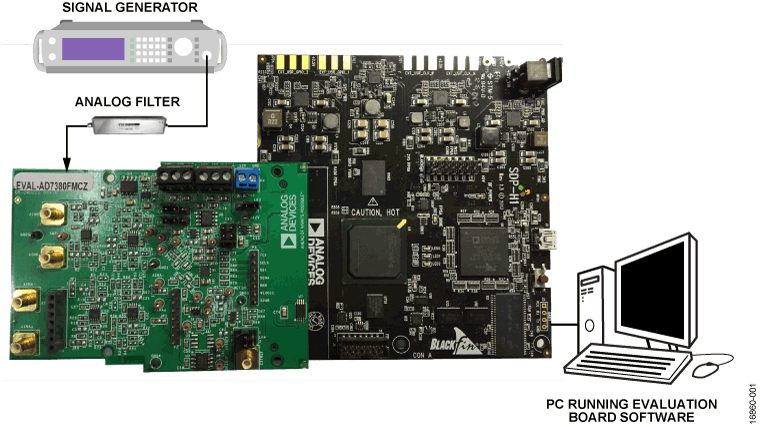

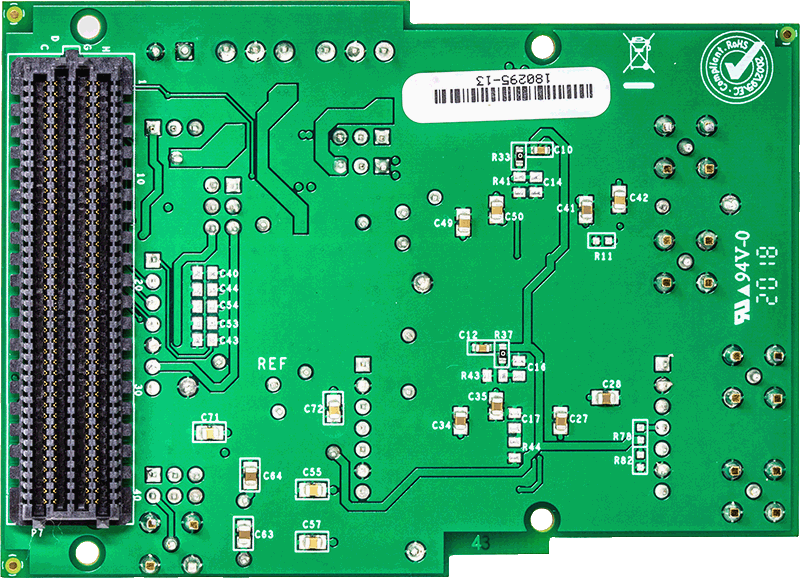

評価キット (1)
