AD7195

新規設計に推奨

A/Dコンバータ、24ビット、4.8kHz、超低ノイズ、PGAおよび励起電圧内蔵、ΣΔ型

データシート (Rev. A) 製品セレクション・テーブル

製品モデル: 3
1Ku当たりの価格: 最低価格：$8.86

Viewing:

製品の詳細

ACまたはDCのセンサー用励起電圧.
RMS ノイズ:8.5 nV　＠4.7 Hz（ゲイン=128）
ノイズ･フリービット：16ビット　＠2.4 kHz（ゲイン=128）
最大ノイズ･フリービット：22.5ビット　＠ゲイン=1
オフセット・ドリフト：5 nV/℃
ゲイン・ドリフト：1 ppm/℃
経時ドリフトの仕様化
差動2チャンネルまたは擬似差動4チャンネルの入力
自動チャンネル・シーケンサを内蔵
プログラマブル・ゲイン: 1～128
出力データ・レート：4.7 Hz～4.8 kHz
内部又は外部クロック
50 Hz/60 Hz の同時除去
電源

AV_DD：4.75 V ～ 5.25 V
DV_DD：2.7 V ～ 5.25 V

電流：6 mA
温度範囲：−40°C ～ +105°C

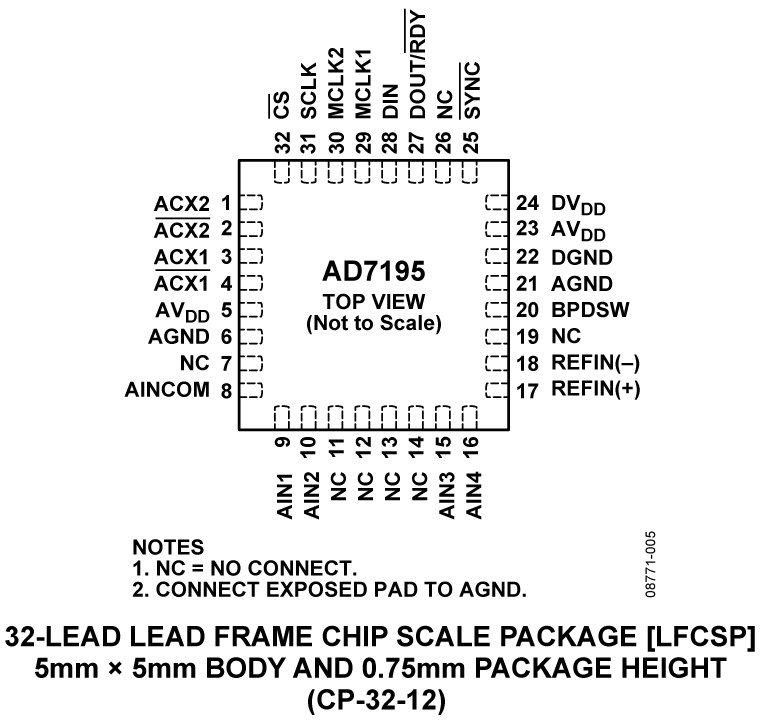

パッケージ：32ピンLFCSP

製品モデル: 3
1Ku当たりの価格: 最低価格：$8.86

ドキュメント

データシート 1

AD7195: 4.8 kHz, Ultralow Noise, 24-Bit Sigma-Delta ADC with PGA and AC Excitation Data Sheet (Rev.A) 01/29/2010

アプリケーション・ノート 4

AN-1264：高分解能産業用アプリケーションに適した高精度シグナル・コンディショニング 07/28/2020

AN-1084: AD7190、AD7192、AD7193、AD7194、AD7195 でのチャンネル切り替え手順 09/01/2010

AN-1069: Zero Latency for the AD7190, AD7192, AD7193, AD7194, and AD7195 05/24/2024

AN-1131: Chopping on the AD7190, AD7192, AD7193, AD7194, and AD7195 10/11/2011

よく聞かれる質問 1

FAQ 03/20/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD7195BCPZ	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7195BCPZ-RL	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7195BCPZ-RL7	32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
5 20, 2024 - 23_0143 Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
		PCN23_0143_Form Material_Report Detailed Change Description Delta Qualification Matrix Qualification Results Summary
AD7195BCPZ	製造中
AD7195BCPZ-RL	製造中
AD7195BCPZ-RL7	製造中
2 6, 2017 - 16_0234 Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
		PCN16_0234_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary Test Correlation Report
AD7195BCPZ	製造中
AD7195BCPZ-RL	製造中
AD7195BCPZ-RL7	製造中
8 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
		PCN13_0230_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
AD7195BCPZ	製造中
AD7195BCPZ-RL	製造中
AD7195BCPZ-RL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

デバイス・ドライバ 2

必要なソフトウェア／ドライバが見つかりませんか？

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
isoPower 1
ADUM3470	製造中	絶縁スイッチング・レギュレータ（4 / 0のチャンネル方向）
シリーズ電圧リファレンス 2
ADR431	製造中	電圧リファレンス、超低ノイズ、XFET^®、電流シンク / ソース機能付き
ADR421	製造中	リファレンス電圧、超高精度低ノイズ2.500V XFET®
高精度オペアンプ（Vos＜1mV & TCVos＜2uV/C） 1
AD8539	製造中	オペアンプ、低消費電力、高精度、オートゼロ

正電圧のリニア電圧レギュレータ（LDO） 1
ADP3303	新規設計には非推奨	リニア・レギュレータ、200mAの低ドロップアウト、高精度、anyCAP^™
低入力バイアス電流アンプ（＜100pA） 2
ADA4051-2	製造中	オペアンプ、1.8 V、マイクロパワー、ゼロ・ドリフト、デュアル、RRIO
AD8639	製造中	オペアンプ、16V、デュアル、オートゼロ、レールtoレール出力

製品モデル	製品ライフサイクル	詳細
AD7172-2	新規設計に推奨	A/Dコンバータ、24ビット、31.25kSPS、Σ-Δ型、真のレールtoレール・バッファ付き
AD7175-2	新規設計に推奨	A/Dコンバータ、24ビット、250kSPS、20µsセトリング、Σ-Δ型、真のレールtoレール・バッファ付き
AD7177-2	新規設計に推奨	A/Dコンバータ、32ビット、10kSPS、セトリング時間100μs、Σ-Δ型、真のレールtoレールバッファ

ツールおよびシミュレーション

Virtual Eval（仮想評価、ベータ版）

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

ツールを開く

設計ツール 1

Download the Active Functional Model to evaluate and debug AD719x

評価用キット

OBSOLETE: AD7195 Evaluation Board

今すぐ購入詳細を表示

製品詳細

This evaluation board is obsolete and no longer recommended. The replacement board is the EVAL-AD7195ASDZ.

The EVAL-AD7195EBZ is a fully featured evaluation Board for the AD7195. The evaluation board can be operated in standalone mode ( either battery-powered or with external power supply) or connected to a PC via a standard USB interface. When operated with a PC, software is provided enabling the user to perform detailed analysis of the ADC's performance.

Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).

資料

UG-257: Evaluation Board for the AD7195, 4.8 kHz, Ultralow Noise, 24-Bit Sigma-Delta ADC (Rev.A)
1275 kB

AD7192 IIO High Precision ADC GitHub Linux Driver Source Code

今すぐ購入詳細を表示

機能と利点

Full featured evaluation board for the AD7195
PC control in conjunction with the system demonstration platform (EVAL-SDP-CB1Z/EVAL-SDP-CK1Z)
PC software for control and data analysis (time and frequency domain)

製品詳細

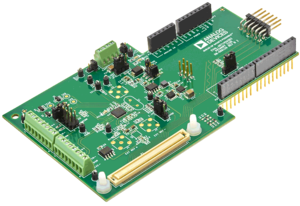

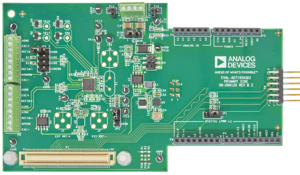

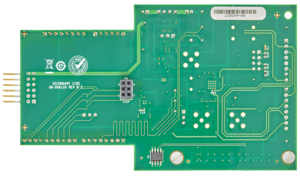

The EVAL-AD7195ASDZ evaluation kit features the AD7195 which is 4.8 kHz ultralow noise 24-bit sigma-delta (Σ-Δ) ADCs. The on-chip low noise gain stage means that signals of small amplitude can interface directly to the ADC. The internal clock option provides a compact solution for low BW requirements.

The AD7195 ACE Plugin fully configures the AD7195 device register functionality and provides dc time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation.

Applications

PLC/DCS analog input modules
Data acquisition
Strain gage transducers
Pressure measurement
Temperature measurement
Weigh scales
Chromatography
Medical and scientific instrumentation

資料

AD7195 Evaluation Board User Guide [Analog Devices Wiki]
