AD5754

D/Aコンバータ、16ビット、クワッド、全機能内蔵型、シリアル入力、ユニポーラ／バイポーラ電圧出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.F)

pdf

12 4, 2008 ellipse 日本語

AD5724/AD5734/AD5754: シリアル入力ユニポーラ/バイポーラ電圧出力12/14/16ビット・クワッド DAC (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 2429 kB
Documentation すべてのドキュメントを表示
IBISモデル AD5754 IBIS Model Download 43.49 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$12.19
特長
  • 全機能内蔵型、クワッド、12/14/16ビットD/Aコンバータ（DAC）
  • 単電源または両電源で動作
  • ソフトウェア・プログラマブル出力範囲：＋5V、＋10V、＋10.8V、±5V、±10V、±10.8V
  • INL誤差：最大±16LSB、
    DNL誤差：最大±1LSB
  • 総合未調整誤差（TUE）：
    最大0.1％FSR
  • セトリング時間：10μs（typ）
  • リファレンス・バッファを内蔵

    詳細はデータシートをご参照ください。

製品概要
show more Icon
AD5724（12ビット）/AD5734（14ビット）/AD5754（16ビット）は、シリアル入力、電圧出力のD/Aコンバータです。＋4.5～＋16.5Vの単電源電圧、または±4.5～±16.5Vの両電源電圧で動作します。公称フルスケール出力範囲は＋5V、＋10V、＋10.8V、±5V、±10V、±10.8Vで、ソフトウェアで選択できます。出力アンプ、リファレンス・バッファ、独自開発のパワーアップ／パワーダウン・コントロール回路も内蔵されています。

保証された単調増加性、最大±16LSBの積分非直線性（INL）、低ノイズ、最大10μsのセトリング時間特性を備えています。

AD5724/AD5734/AD5754では、最大30MHzのクロック・レートで動作する、業界標準のDSPおよびマイクロコントローラ・インターフェースとの互換性を備えたシリアル・インターフェースが使用されています。ダブル・バッファリングにより、内蔵DACすべての同時更新が可能です。入力コーディングとしては、バイポーラ出力の場合には2の補数またはオフセット・バイナリ（BIN/2sCompピンの状態に応じて選択）、ユニポーラ出力の場合にはストレート・バイナリをユーザが選択できます。非同期クリア機能によって、ユーザ選択が可能なゼロスケールまたはミッドスケール出力にDACレジスタがすべてクリアされます。24ピンTSSOPパッケージを採用し、－40～＋85℃の工業用温度範囲で仕様が保証されています。

アプリケーション

  • 工業自動化
  • クローズド・ループ・サーボ制御、プロセス制御
  • 自動車試験および計測
  • PLC（シーケンサー）
Show More Arrow image
file データシートを表示 (Rev.F)
Documentation すべてのドキュメントを表示
IBISモデル AD5754 IBIS Model Download 43.49 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$12.19
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5754

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • アプリケーション・ノート
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 10/11/2007
English

AD5724/AD5734/AD5754: Complete, Quad, 12-/14-/16-Bit, Serial Input, Unipolar/Bipolar Voltage Output DACs Data Sheet (Rev.F)

PDFファイルを開く

redirect
1.28 M
download

PDFをダウンロード

PDF Vector

pdf

更新 12/04/2008
日本語

AD5724/AD5734/AD5754: シリアル入力ユニポーラ/バイポーラ電圧出力12/14/16ビット・クワッド DAC (Rev.0)

PDFファイルを開く

redirect
2429 kB
download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

pdf

更新 05/01/2009
English
AD5754R Evaluation Board for Quad, 16-Bit, Serial Input, Unipolar/Bipolar Voltage Output DAC (EVAL-AD5754R) redirect icon

444 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 05/01/2009
中国語
AD5754R 四通道、16位、串行输入、单极性/双极性电压输出DAC评估板(EVAL-AD5754R) redirect icon

444 kB

download

PDFをダウンロード

アプリケーション・ノート

1

PDF Vector

HTML

更新 09/05/2024
English
AN-1246: Software Configurable 16-Bit Quad Channel Unipolar/Bipolar Voltage Output Using the AD5754 DAC redirect icon

よく聞かれる質問

1

PDF Vector

HTML

更新 03/20/2018
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 5
show more Icon

データシート 2

AD5724/AD5734/AD5754: Complete, Quad, 12-/14-/16-Bit, Serial Input, Unipolar/Bipolar Voltage Output DACs Data Sheet (Rev.F)
AD5724/AD5734/AD5754: シリアル入力ユニポーラ/バイポーラ電圧出力12/14/16ビット・クワッド DAC (Rev.0)

ユーザ・ガイド 1

AD5754R Evaluation Board for Quad, 16-Bit, Serial Input, Unipolar/Bipolar Voltage Output DAC (EVAL-AD5754R)

アプリケーション・ノート 1

AN-1246: Software Configurable 16-Bit Quad Channel Unipolar/Bipolar Voltage Output Using the AD5754 DAC

よく聞かれる質問 1

FAQ
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル

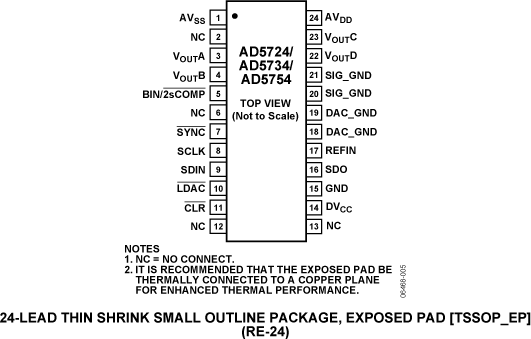

AD5754AREZ 24-Lead TSSOP w/ EP external-link
