AD5679R

2ppm/°C電圧リファレンス温度係数、SPIインターフェースを備えた16チャンネル、12/16ビット nanoDAC+

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$23.19
特長
  • 高性能
    • 高い相対精度(INL):±16ビットで最大4LSB(AD5679/AD5679R)
    • 総合未調整誤差:FSRの±0.14%(最大値)
    • オフセット誤差:±1.5mV(最大値)
    • ゲイン誤差:FSRの±0.06%(最大値)
    • 低ドリフト2.5V電圧リファレンス温度係数:2ppm/°C(代表値)
    • 40mA短絡電流
  • 広い動作範囲
    • 温度範囲:−40°C〜+125°C
    • 電源電圧範囲:2.7V~5.5V
  • 簡略化した実装
    • 1または2のゲインを選択可能(GAINピン)
    • 1.8Vロジックとの互換性あり
  • リードバックまたはデイジーチェーンを備えた50MHzシリアル・ペリフェラル・インターフェース(SPI)
  • 28ピン、4mm × 4mm、RoHS準拠LFCSP
製品概要
show more Icon

AD5674/AD5674R/AD5679/AD5679Rは、2.5 V、2ppm/°C内部リファレンス(デフォルトで有効)、ゲイン選択ピンを備えた低消費電力、16チャンネル、12/16ビットのバッファ電圧出力、D/Aコンバータ(DAC)であり、2.5V(ゲイン = 1)または5V(ゲイン = 2)のフルスケール出力を実現します。デバイスは2.7V~5.5Vの範囲の単電源で動作し、設計によって単調増加性を確保します。AD5674/AD5674R/AD5679/AD5679Rは、28ピン・リード・フレーム・チップ・スケール・パッケージ(LFCSP)を採用しています。また、搭載されたパワーオン・リセット(POR)回路により、DAC出力をパワーアップし、有効な書込みが行われるまでゼロ・スケールにしておくことができます。AD5674/AD5674R/AD5679/AD5679Rにはパワーダウン・モードがあり、消費電流を2μA(代表値)に低減します。

製品のハイライト

  1. 高チャンネル密度:4mm × 4mmのLFCSPに16チャンネル。
  2. 最大±4LSBの高い相対精度(積分非直線性(INL))。
  3. 低ドリフトの2.5V内部リファレンス。

アプリケーション

  • 光トランシーバー
  • 基地局用パワー・アンプ
  • プロセス制御(プログラマブル・ロジック・コントローラ(PLC)入出力カード)
  • 工業用オートメーション
  • データ・アクイジション・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$23.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5679RBCPZ-1
  • HTML
  • HTML
AD5679RBCPZ-1-RL7
  • HTML
  • HTML
AD5679RBCPZ-2
  • HTML
  • HTML
AD5679RBCPZ-2-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

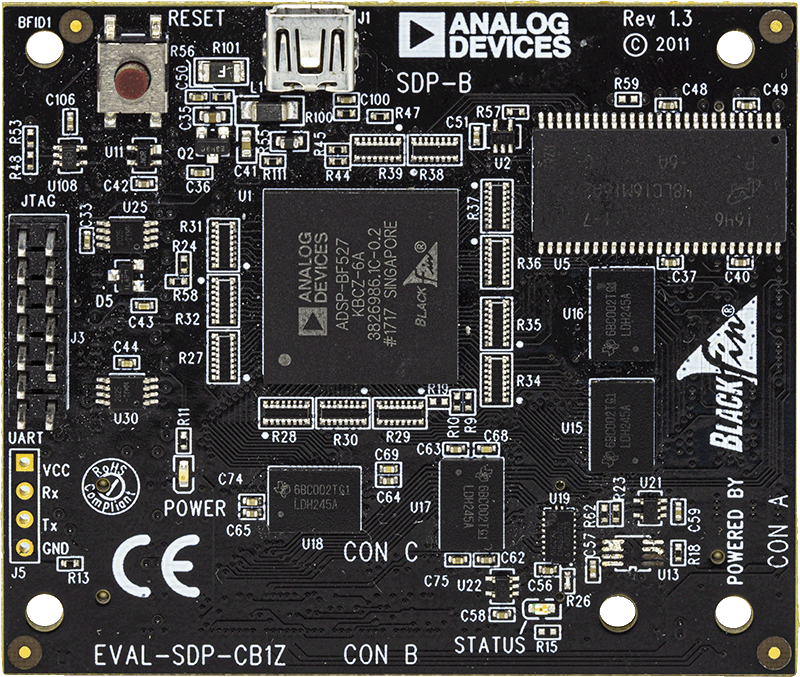

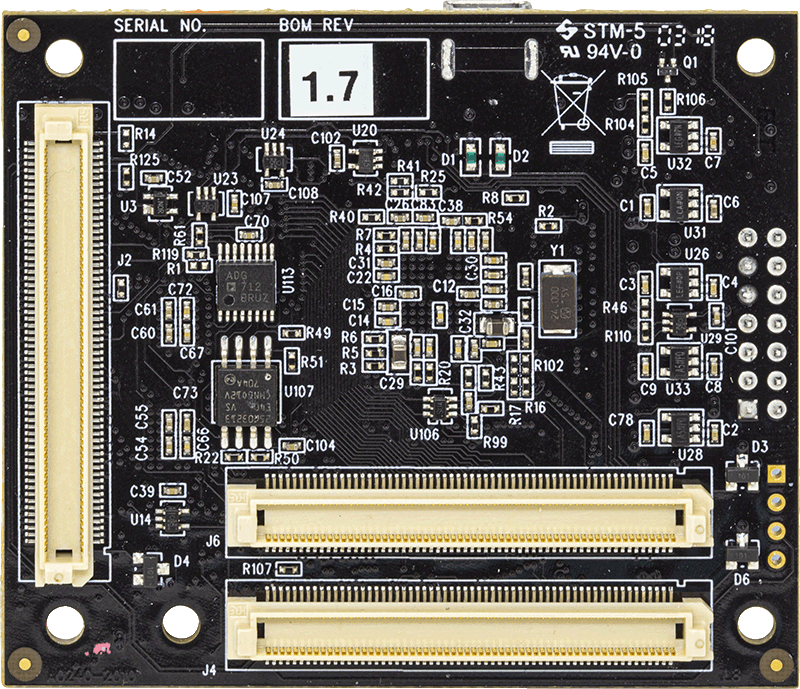

SDP-B

システム・デモンストレーション・プラットフォーム

zoom

SDP-B

システム・デモンストレーション・プラットフォーム

システム・デモンストレーション・プラットフォーム

機能と利点

  • BlackfinプロセッサADSP-BF527
  • PCへのUSB 2.0インターフェース
  • JTAGヘッダーのフットプリント
  • 32MB SDRAM
  • 2 x 小型フットプリント120ピン・コネクタ
  • 設定可能ペリフェラル・インターフェース - SPI - SPORT - I2C - GPIO - パラレル - タイマー

製品の詳細

SDP-Bは、 システム・デモンストレーション・プラットフォーム(SDP)用のコントローラ・ボードです。SDP-Bは、Blackfin ADSP-BF527プロセッサに基づいており、USB2.0高速ポート経由でPCに接続できます。コントローラ・ボードでは、USBを介してPCからドータ・ボードでデータの設定およびキャプチャができます。

SDP-Bには同じ120ピン・コネクタが2つあり、BlackfinプロセッサのペリフェラルとSDP互換ドーター・ボードを接続します。各コネクタは、接続されるドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。接続されたドータ・ボードを制御するためのPC側のソフトウェア・アプリケーションは、ドータ製品の評価用ボードまたはCircuits from the Lab™実用回路集に付属しています。

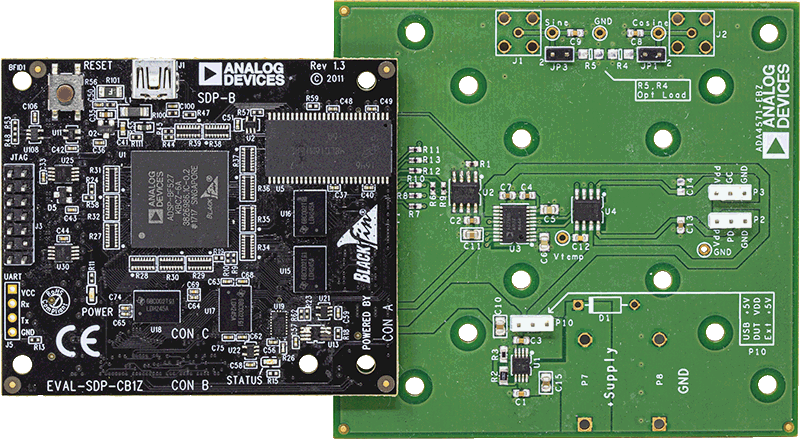

システム・デモンストレーション・プラットフォーム(SDP)は、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのコンポーネントとCircuits from the Lab™実用回路集を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpbを参照してください。

SDP-Bのソフトウェアは、評価用ボード固有です。関連するアプリケーション・ソフトウェアの詳細については、各ドータ評価用ボードのページを確認してください。

reference details image

EVAL-AD5679R

AD5679R/AD5679/AD5674R/AD5674評価用ボード

zoom

EVAL-AD5679R

AD5679R/AD5679/AD5674R/AD5674評価用ボード

AD5679R/AD5679/AD5674R/AD5674評価用ボード

機能と利点

  • AD5679R用のフル機能評価用ボード
  • さまざまなリンク・オプション
  • アナログ・デバイセズのSDPボードと組み合わせてのPC制御

製品の詳細

このユーザ・ガイドでは、AD5679R 16ビット、16チャンネル、電圧出力、D/Aコンバータ(DAC)向けのEVAL-AD5679RSDZの動作について詳しく説明します。

EVAL-AD5679RSDZを使用すると、AD5679R回路をすばやくプロトタイプし、設計時間を短縮できます。AD5679R は2.7 V~5.5 Vの単電源範囲で動作します。AD5679Rには内部2.5Vリファレンスが組み込まれていて、2.5V または5 Vの出力電圧を提供します。

EVAL-AD5679RSDZは、システム・デモンストレーション・プラットフォーム(SDP-B)ボードを介してPCのUSBポートにインターフェースします。分析制御評価(ACE)ソフトウェアは、EVAL-AD5679RSDZ製品ページからダウンロードでき、評価用ボードで使用して、AD5679Rをプログラムできます。ペリフェラル・モジュール・インターフェース(PMOD)接続を使用すると、SDPボードがなくても、マイクロコントローラーを評価用ボードに接続することもできます。PMOD接続を介してマイクロコントローラを使用するときには、SDPボードを切断する必要があり、ACEソフトウェアを操作できません。

EVAL-AD5679RSDZは、アナログ・デバイセズのSDP-Bボードと互換性があります。このボードは、評価用ボードとは別に購入できます。EVAL-AD5679RSDZおよびSDP-Bコントローラ・ボード間の代表的な接続例を図1に示します。

詳細については、AD5679Rのデータシートを参照してください。EVAL-AD5679RSDZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

EVAL-AD5679RSDZは、AD5674/AD5674R/AD5679/AD5679Rの全モデルと互換性があります。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
