AD5624R/AD5644R/AD5664R: 5ppm/ºC の内部リファレンス付き、クワッド、12/14/16ビットnanoDAC®コンバータ (Rev. A)9/22/2008PDF1985 kB
製品概要
機能と利点
- 低消費電力、最小サイズのピン互換クワッドnanoDAC
AD5664R：16ビット
AD5644R：14ビット
AD5624R：12ビット - 外部または内部リファレンスの選択可能
ディフォルト状態：外部リファレンス
1.25V/2.5V出力、5ppm/℃のオンチップ電圧リファレンス
- 10ピンMSOP、10ピン3 mm × 3 mm LFCSP_WD、12ボール1.665 mm × 2.245 mm WLCSP
- 電源電圧：2.7V~5.5V
- 単調増加性の保証
- パワーオン・リセットでゼロ・スケール
- チャンネルごとのパワーダウン
- 最大50MHzのシリアル・インターフェース
製品概要
nanoDAC®ファミリーの製品であるAD5664Rは、2.7～5.5Vの電圧範囲の単電源で動作し、単調増加性が設計によって保証されている低消費電力、クワッド、12、14、16ビットのバッファ付き電圧出力DACです。
AD5664Rには、オンチップ電圧リファレンスが内蔵されています。AD56x4-3は1.25V出力、温度係数が最大5ppm/℃の電圧リファレンスを内蔵し、フルスケール出力レンジは2.5Vを得ることができます。AD56x4-5は2.5V出力、温度係数が最大5ppm/℃の電圧リファレンスを内蔵し、フルスケール出力レンジは５Vとなります。この内蔵された電圧リファレンスはパワーアップ時にオフに設定されるので、外部電圧リファレンスを利用することも可能です。全てのデバイスは2.7V~5.5Vの単電源で駆動することができます。内部電圧リファレンスを使う場合は、ソフトウェアからの書き込みによって有効にします。
この各デバイスには、パワーオン・リセット回路が組み込まれているので、パワーアップ時にDAC出力が0Vにリセットされ、有効な書き込みが実行されるまで、この状態に維持される動作が確実に保証されます。5Vの電源動作時に消費電流を480nAに低減するパワーダウン機能が用意されており、このパワーダウン・モード時に出力負荷をソフトウェアで選択することが可能です。これらのデバイスは通常の動作時でも同様に消費電力が低く抑えられるので、携帯型のバッテリ駆動機器に最適です。
AD5664Rには、レールtoレールの出力振幅が可能なオンチップの高精度出力アンプが内蔵されています。AD5664Rでは、最大50MHzのクロック・レートで動作し、標準のSPI®、QSPI™、MICROWIRE™、およびDSPインターフェースとの互換性を備える、融通性に優れた3線のシリアル・インターフェースを使用します。
製品のハイライト- 12ビット、14ビット、16ビットのクワッドDAC
- 5ppm/℃の1.25V/2.5Vオンチップ電圧リファレンス
- 10ピンMSOP、10ピン3 mm × 3 mm LFCSP_WD、12ボール1.665 mm × 2.245 mm WLCSPを採用。
- 低消費電力：3V電源時で1.32mW、5V電源時で2.25mW
アプリケーション
- プロセス制御
- データ・アクイジション・システム
- 携帯型のバッテリ駆動計測機器
- ゲインとオフセットのデジタル調整
- プログラマブル電圧源および電流源
- プログラマブル減衰器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

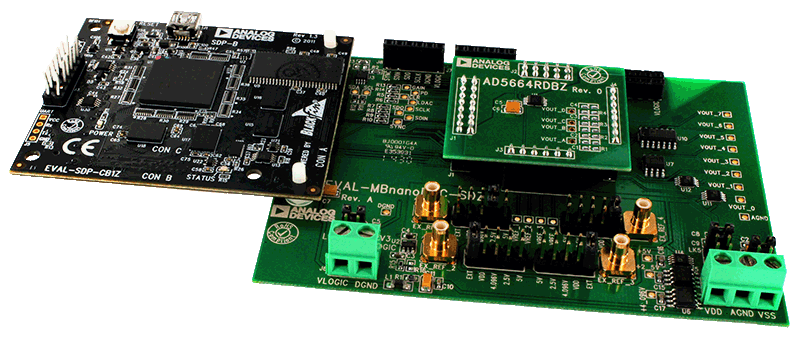

評価キット (1)
