特長
- 乗算帯域幅：12MHz
- INL：±0.25LSB、8ビットDACの場合
- 8ピンのTSOTパッケージとMSOPパッケージを採用
- 動作電源電圧：2.5～5.5V
- ピン互換の8/10/12/14ビット電流出力DAC
- リファレンス入力電圧：±10V
- 50MHzのシリアル・インターフェース
- 更新レート：2.7MSPS
- 拡張温度範囲：－40℃～＋125℃
- 4象限乗算
- 電圧低下検出機能付きのパワーオン・リセット
- 消費電流：0.4µA（typ）以下
- 単調性を保証
- 車載アプリケーション向けに認定済み
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
これらのDACはCMOSサブミクロン・プロセスで製造されているため、優れた4象限乗算特性（最大12MHz）を提供します。

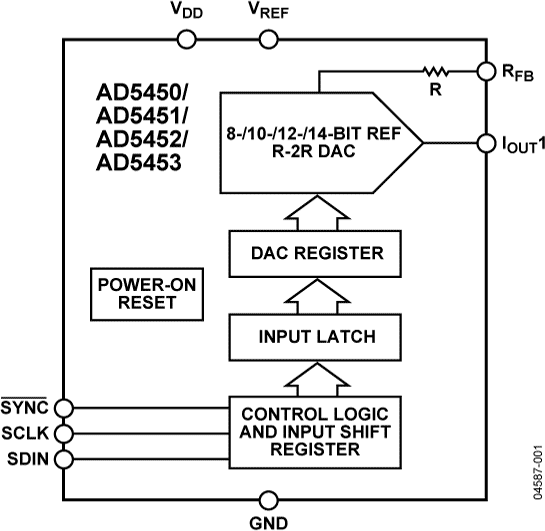

これらのDACは、SPI®、QSPI™、MICROWIRE™、大部分のDSPインターフェース標準と互換性を持つダブル・バッファ付き3線式シリアル・インターフェースを採用しています。パワーアップ時には、内部のシフトレジスタとラッチにゼロが設定されるため、DAC出力はゼロスケールとなります。
フル・スケール出力電流は、外部から印加されるリファレンス入力電圧（VREF）により決定されます。これらの製品は、単電源2.5V～5.5Vで動作するにもかかわらず、リファレンスとして±10V入力を扱うことができます。内蔵の帰還抵抗（RFB）は外部の高精度電流-電圧変換アンプと共に、温度トラッキング機能とフル・スケール電圧出力が可能になります。

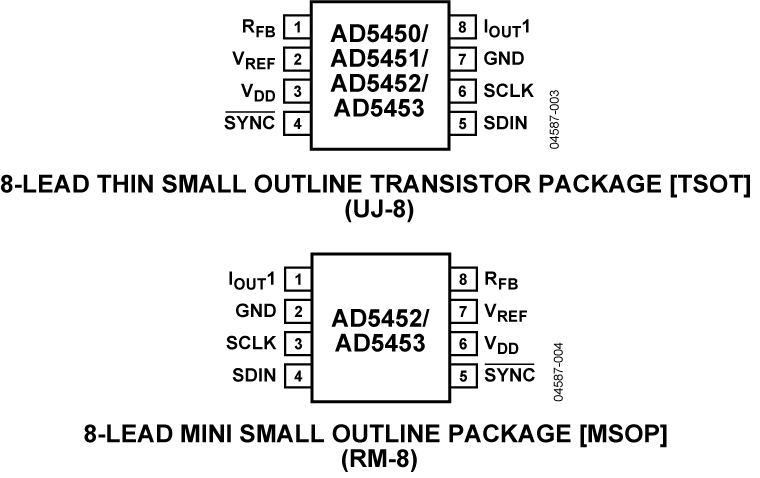

AD5450/AD5451/AD5452/AD5453 DACは小型の8ピンTSOTパッケージ、AD5452/AD5453はMSOPパッケージも採用しています。AD5453は8ピンLFCSPも供給可能です。
アプリケーション
- 携帯用バッテリ駆動アプリケーション
- 波形発生器
- アナログ信号処理
- 計装用アプリケーション
- プログラマブル増幅器と減衰器
- デジタル制御のキャリブレーション
- プログラマブル・フィルタと発振器
- コンポジット・ビデオ
- 超音波
- ゲイン、オフセットおよび電圧のトリミング
