LTC3307A

5V、3A同期整流降圧Silent Switcher(2mm x 2mm LQFN)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 19
1Ku当たりの価格 最低価格:$1.08
機能
  • LTC3308(4A)およびLTC3309(6A)とピン互換
  • 高効率:8mΩ NMOS、31mΩ PMOS
  • プログラマブルな周波数(1MHz~3MHz)
    • 小型のインダクタとキャパシタ
  • ピーク電流モード制御
    • 22ns最小オン時間
    • 広帯域幅、高速過渡応答
  • Silent Switcherアーキテクチャ
    • 超低EMI放射
  • 40µA IQの低リップル
    バースト・モード®動作
  • 過負荷におけるインダクタの飽和状態に対する安全な耐性
  • VIN 範囲:2.25V~5.5V
  • VOUT範囲:0.5V~VIN
  • VOUT精度:±1%の温度範囲
  • 高精度な400mVのイネーブル閾値
    シャットダウン電流:1µA
  • パワーグッド出力
    内部補償機能とソフト・スタート機能
  • 熱強化型2mm × 2mm LQFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC3307Aは非常に小さく、高効率かつ低ノイズのモノリシック同期整流式3A降圧DC/DCコンバータです。2.25V~5.5Vの入力電源で動作します。このレギュレータは、1MHz~3MHzのスイッチング周波数とわずか22nsの最小オン時間で固定周波数のピーク電流モード制御を使用し、わずかな外付け部品で高速過渡応答を実現します。

LTC3307Aは、低ノイズの強制連続モードまたはパルス・スキップ・モード、または軽負荷で高効率の低リップルのバースト・モードで動作するため、バッテリ駆動システムに最適です。ICは、出力電圧をわずか500mVほどの低圧に調整できます。更に、出力の過電圧/短絡保護、サーマル・シャットダウン、クロック同期、100%デューティ・サイクルまでの低ドロップアウト動作の各機能を搭載しています。このデバイスは、熱抵抗を低く抑えるための露出パッドが付いた、薄型の12ピン2mm × 2mm × 0.74mm LQFNパッケージを採用しています。

アプリケーション

  • 光ネットワーク、サーバー、テレコム
  • オートモーティブ、産業、通信
  • 分散型 DC 電源システム(POL)
  • FPGA、ASIC、µP コア電源
  • バッテリ駆動システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 19
1Ku当たりの価格 最低価格:$1.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3307AACBZ-R7
  • HTML
  • HTML
LTC3307AEV#TRMPBF
  • HTML
  • HTML
LTC3307AEV#TRPBF
  • HTML
  • HTML
LTC3307AEV#WTRMPBF
  • HTML
  • HTML
LTC3307AEV#WTRPBF
  • HTML
  • HTML
LTC3307AHV#TRMPBF
  • HTML
  • HTML
LTC3307AHV#TRPBF
  • HTML
  • HTML
LTC3307AHV#WTRMPBF
  • HTML
  • HTML
LTC3307AHV#WTRPBF
  • HTML
  • HTML
LTC3307AIV#TRMPBF
  • HTML
  • HTML
LTC3307AIV#TRPBF
  • HTML
  • HTML
LTC3307AIV#WTRMPBF
  • HTML
  • HTML
LTC3307AIV#WTRPBF
  • HTML
  • HTML
LTC3307AJV#TRMPBF
  • HTML
  • HTML
LTC3307AJV#TRPBF
  • HTML
  • HTML
LTC3307AJV#WTRMPBF
  • HTML
  • HTML
LTC3307AJV#WTRPBF
  • HTML
  • HTML
LTC3307AMPV#TRMPBF
  • HTML
  • HTML
LTC3307AMPV#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2990A

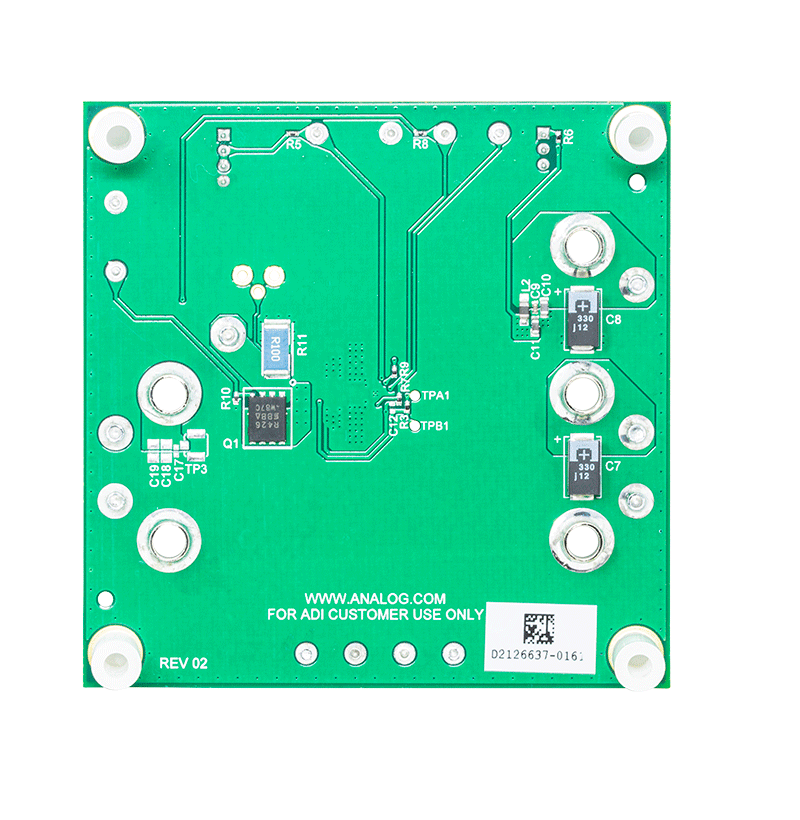

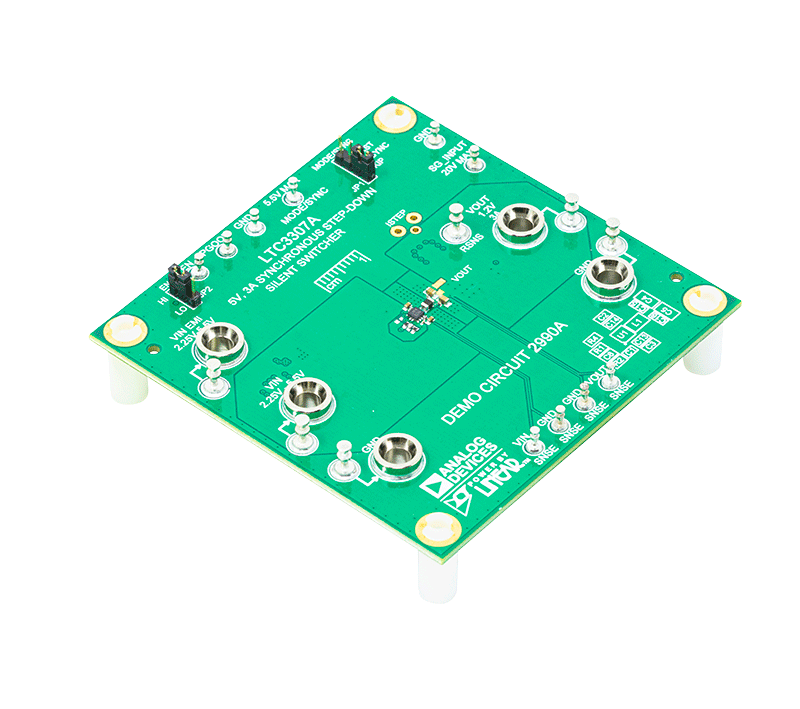

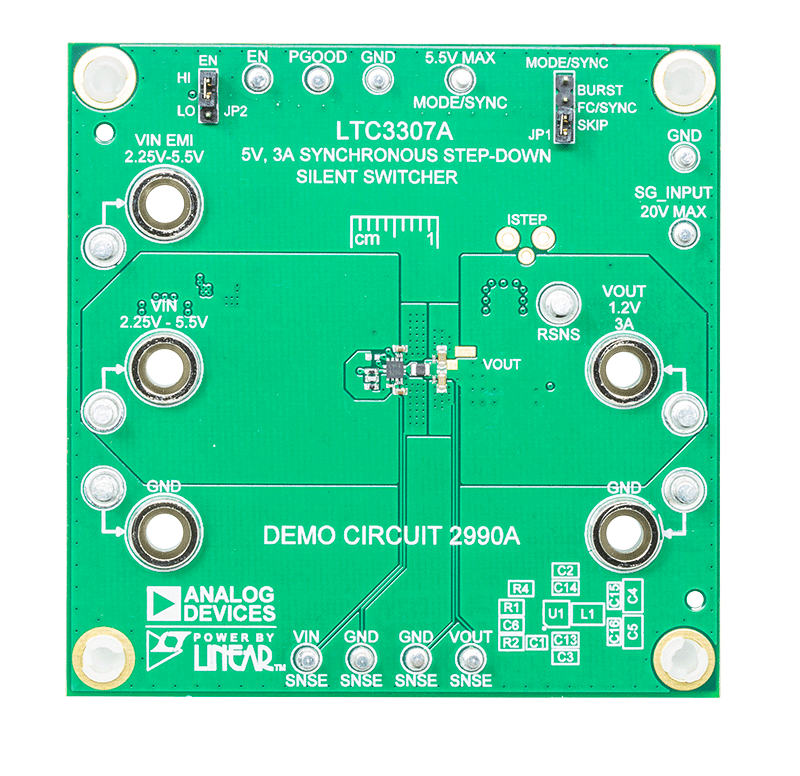

LTC3307A |  5V入力~1.2V出力、3A同期整流降圧Silent Switcher®(サイレント・スイッチャ)デモ回路

zoom

DC2990A

LTC3307A |  5V入力~1.2V出力、3A同期整流降圧Silent Switcher®(サイレント・スイッチャ)デモ回路

LTC3307A |  5V入力~1.2V出力、3A同期整流降圧Silent Switcher®(サイレント・スイッチャ)デモ回路

製品の詳細

デモ回路2990Aは、2MHz、3.3V~1.2V 3A降圧レギュレータとして動作する、LTC3307A 5V、3A同期整流降圧Silent Switcher®(サイレント・スイッチャ)を備えています。LTC3307Aは、0.5V~VINの可変出力電圧(動作周波数1MHz~3MHz)に対応しています。LTC3307Aは、コンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。最小オン時間が22nsと高速であるため、高いVINから低いVOUT変換比を高い周波数で実行できます。

DC2990Aの動作モードは、バースト・モード/スキップ・モード/強制連続(FC)モードから選択できます。JP1をFC/SYNC位置に設定すると、LTC3307Aを1MHZ~3MHzのクロック周波数に同期させることができます。LTC3307Aは、外部クロックと同期させると強制連続モードで動作します。DC2990Aの周波数は、0Ω抵抗R9を介してRTをVINに接続することにより、2MHzに固定されています。R9を取り外し、R4位置に適切な抵抗を設定して目的の周波数を得ることにより、周波数を簡単に変更できます。目的のスイッチング周波数に適したRT値については、LTC3307Aのデータシートを参照してください。

DC2990Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に入力します。ボードのEMI性能は、EMIテスト結果のセクションに記載しています。EMI性能グラフの赤線は、伝導/放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。

LTC3307Aデータシートには、デバイス、動作、およびアプリケーションの詳細が記載されています。データシートは、このデモ・マニュアルと併せて参照してください。LTC3307Aは、熱抵抗を低くするためのエクスポーズド・パッドが付いた2mm × 2mm LQFNパッケージで組み立てられています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの低EMI PCBレイアウトのセクションに記載されています。

効率/負荷グラフは、3.3V入力でのバースト・モード動作時の回路における、効率と電力損失を示しています。

reference details image

DC3122A

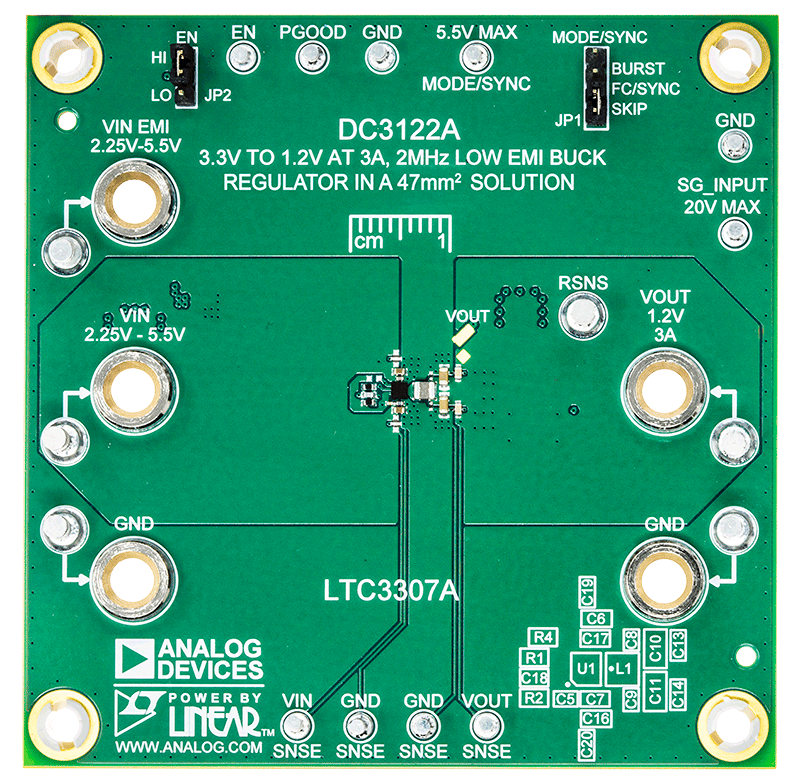

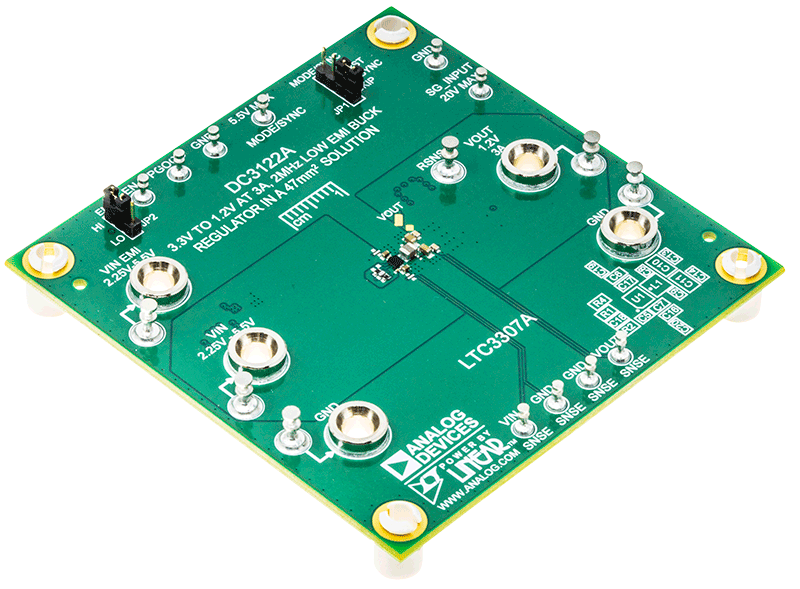

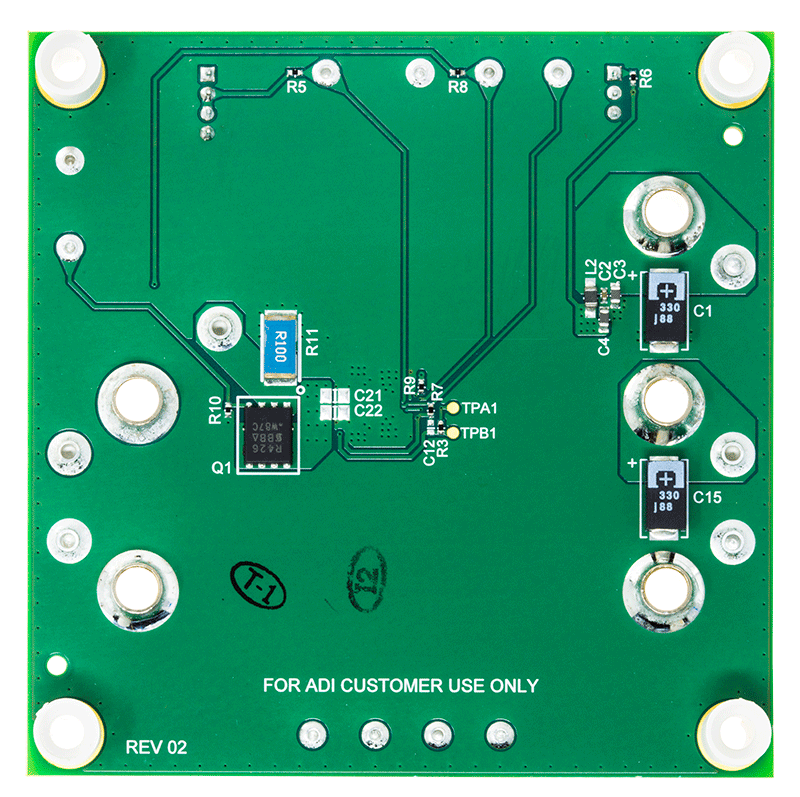

LTC3307A 3.3V~1.2V(3A時)、2MHz低EMI降圧レギュレータ、47mm²ソリューション
