ADP5014

高集積電源ソリューション、4個の低ノイズ降圧レギュレータを内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$3.52
特長
  • 入力電圧範囲: 2.75 V ~ 6.0 V
  • プログラマブル出力電圧範囲: 0.5 V ~ 0.9 V × PVINx
  • 低出力ノイズ: 約 25 μVrms (VOUT ≤ VREF の場合)
  • 出力精度: ±1.0%(全温度範囲)
  • スイッチング周波数調整可能範囲: 500 kHz ~ 2.5 MHz
  • 電源レギュレーション
    • チャンネル 1 およびチャンネル 2: プログラマブル 2 A/4 A 同期式降圧レギュレータまたは 8 A単一出力(各出力を並列に接続)
    • チャンネル 3 およびチャンネル 4: プログラマブル 1 A/2 A 同期降圧レギュレータまたは 4 A単一出力(各出力を並列に接続)
  • 柔軟な並列動作
  • 閾値0.6 Vの高精度イネーブル
  • 手動モードまたはシーケンス・モードによるパワーアップとパワーダウンのシーケンス
  • 動作モードとして FPWM または PSM を選択可能
  • 高精度な低電圧コンパレータ
  • 周波数同期の入力または出力
  • アクティブ出力の放電スイッチ
  • 出荷時にヒューズを使って選択したチャンネルに対するパワーグッド・フラグ
  • UVLO、OVP、OCP、および TSD の各保護
  • 40 ピン 6 mm × 6 mm LFCSP パッケージ
  • ジャンクション温度: −40°C ~ +125°C
製品概要
show more Icon

ADP5014 は、4 つの高性能、低ノイズ降圧レギュレータを 40 ピン LFCSP パッケージに組み込んでいます。この低ノイズ降圧レギュレータは、その低出力ノイズ(VOUT ≤ VREF の条件下で 約25 μVrms )を生かして、ノイズに敏感なシグナル・チェーン製品の電源投入を可能にします。

ADP5014 のすべてのチャンネルには、ハイサイドとローサイドのパワー金属酸化膜半導体電界効果トランジスタ(MOSFET)が集積されています。チャンネル 1 とチャンネル 2 は 2 A または 4 A のプログラマブル出力電流を提供します。チャンネル1とチャンネル2を並列に接続することにより最大電流 8 A の単一出力が得られます。

チャンネル 3 とチャンネル 4 は 1 A または 2 A のプログラマブル出力電流を提供します。チャンネル3とチャンネル4を並列に接続することにより最大電流 4 A の単一出力が得られます。

ADP5014 には 2 種類のイネーブル・モードがあります。手動モードでは、4 つの独立した高精度イネーブル・ピンを使用して各レギュレータを手動でイネーブルにすることができます。一方、シーケンス・モードでは、各電圧の特定の電圧シーケンス条件に応じ、設定可能なパワーアップとパワーダウンの遅延タイマーを含む 1 つにまとめた高精度イネーブル信号を使用します。

ADP5014 のスイッチング周波数は、500 kHz ~ 2.5 MHz の範囲でプログラムできるほか、同様の周波数範囲で外部クロックとの同期も可能です。

このほかにも、ADP5014 には、選択可能な強制パルス幅変調(FPWM)/節電モード(PSM)、低電圧出力(UVO)、アクティブ出力放電、パワーグッド・フラグなどの重要な機能があります。また、入力低電圧ロックアウト(UVLO)、過電圧保護(OVP)、過電流保護(OCP)、サーマル・シャットダウン(TSD)などの安全機能も備えています。

アプリケーション

  • RF トランシーバー、高速 A/D コンバータ(ADC)、高速 D/A コンバータ(DAC)、ミックスド・シグナル ASIC
  • FPGAおよびプロセッサのアプリケーション
  • セキュリティおよび情報収集
  • 医療用アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$3.52

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5014ACPZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

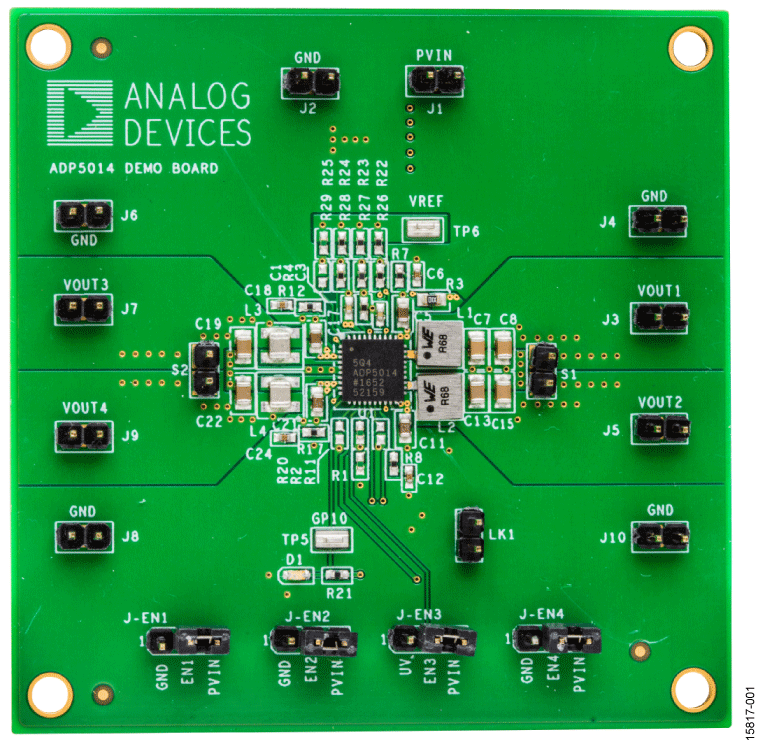

EVAL-ADP5014

ADP5014 評価用ボード

zoom

EVAL-ADP5014

ADP5014 評価用ボード

ADP5014 評価用ボード

機能と利点

  • ADP5014 用のフル機能評価用ボード
  • 小型ソリューション・サイズ
  • 優れた温度性能を実現する高ガラス転移温度(TG)の 4 層 PCB
  • 垂直プリント回路用テール・ピン・ヘッダー使用の便利な接続
  • 電源電圧
    • PVINx:2.75 V ~ 6.0 V
  • イネーブル:手動モードまたはシーケンス・モードのいずれかを選択
  • 動作モード:PSM または FPWMのいずれかを選択
  • スイッチング周波数:500 kHz ~ 2.5 MHz の範囲で設定可能
  • 周波数同期の入力または出力

製品の詳細

ADP5014-EVALZ 評価用ボードは、40 ピンの LFCSP パッケージに 4 つの高性能降圧レギュレータを組み込み、性能とボード・スペースに対する厳しい条件に対応します。


ADP5014 レギュレータの詳細は、アナログ・デバイセズ提供の ADP5014 データシートに記載されています。この評価用ボードを使用する際は、データシートとユーザー・ガイド UG-1137 を併せて参照してください。
