製品概要

機能と利点

  • EEMBC ULPBench™ スコア: 245.5
    • 超低消費電力のアクティブ・モードとハイバーネイト・モード
    • アクティブ・モード・ダイナミック電流：30 μA/MHz （typ）
    • Flexi™ (コアがスリープ、周辺機能がアクティブ）： 300 μA（typ）
    • ハイバーネイト（SRAMを保持）：750 nA （typ）
    • シャットダウン（オプションでRTCアクティブ）：60 nA（typ）
  • MPU内蔵ARM® Cortex®-M3 プロセッサ
    • シリアル・ワイヤ・デバッグ・インターフェース付きで最大 26 MHz
  • パワー・マネージメント
    • 単電源動作(VBAT)：1.74 V ～ 3.6 V
    • 効率を改善するオプションの降圧コンバータ
  • メモリ・オプション
    • 128 kB/256 kBのECC機能付き組込みフラッシュ・メモリ
    • アクティブ電力を低減する4 kBのキャッシュ・メモリ
    • 64 kBのパリティ機能付き再構成可能システムSRAM：ハイバーネイト・モードで最大32 kBのSRAMを保持
  • 安全性
    • 専用のオンチップ発振器付きウオッチドッグ
    • プログラマブル多項式付きハードウェアCRC
    • マルチ・パリティ・ビット保護付きSRAM
    • ECC保護付きフラッシュ・メモリを内蔵
  • セキュリティ
    • TRNG
    • ユーザ・コード保護
    • AES-128、AES-256、SHA-256 に対応するハードウェア暗号化アクセラレータ
  • デジタル・ペリフェラル
    • 3つのSPIインターフェースによりセンサー、無線装置、コンバータへ外付け部品なしの接続が可能
    • I2Cインターフェース及びUARTインターフェース
    • SPORT によるコンバータと無線装置とのネイティブなインターフェース
    • プログラマブルGPIO（LFCSPで44およびWLCSPで34）
    • PWM対応汎用タイマー × 3
    • RTCおよびSensorStrobe™ 付き FLEX_RTC およびタイムスタンプ機能
    • プログラマブル・ビーパー
    • 25チャンネルのDMAコントローラ
  • クロック駆動機能
    • 26 MHzクロック： 内蔵発信器、外部水晶発振器
    • 32 kHzクロック：内蔵発振器、低消費電力水晶発振器
    • プログラマブル分周器付きPLL内蔵
  • アナログ・ペリフェラル
    • 12ビットSAR ADC、1.8 MSPS、8 チャンネル、デジタル・コンパレータ


製品概要

ADuCM3027/ADuCM3029 マイクロコントローラ・ユニット（MCU）は、処理、制御、接続のためのパワー・マネージメントを内蔵した超低消費電力マイクロコントローラ・システムです。このMCUシステムは、 ARM®Cortex®-M3プロセッサ、一連のデジタル・ペリフェラル、組み込みSRAMとフラッシュ・メモリだけでなく、A/Dコンバータ（ADC）サブシステムや、クロック、リセット、パワー・マネージメント機能を備えたアナログ・サブシステムをベースにしています。ADuCM3027/ADuCM3029の製品間の機能比較については、表1を参照してください。

表1. 製品のフラッシュ・メモリ・オプション
デバイス 組み込みフラッシュ・メモリのサイズ
ADuCM3029 256 kB
ADuCM3027 128 kB

ADuCM3027/ADuCM3029/ADuCM3029-1/ADuCM3029-2 MCUに共通するシステム機能は次のとおりです。

  • 最大26MHzのARM Cortex-M3プロセッサ
  • 誤差補正コード（ECC）付き最大256kBの組み込みフラッシュ・メモリ
  • アクティブ電力を低減する4kBのキャッシュ（オプション）
  • パリティ付き64kBシステムSRAM
  • パワー・マネージメント・ユニット（PMU）
  • 多層のAMBA（先進マイクロコントローラ・バス・アーキテクチャ）バス・マトリックス
  • 中央ダイレクト・メモリ・アクセス（DMA）コントローラ
  • ビーパ・インターフェース
  • シリアル・ポート（SPORT）、シリアル・ペリフェラル・インターフェース（SPI）、インター集積回路（I2C）、ユニバーサル非同期レシーバー／トランスミッタ（UART）ペリフェラル・インターフェース
  • AES（高度暗号化規格）とSHA（セキュア・ハッシュ・アルゴリズム）-256による暗号ハードウェアのサポート
  • リアルタイム・クロック（RTC）
  • 汎用タイマーとウォッチドッグ・タイマー
  • プログラマブル汎用入出力（GPIO）ピン
  • プログラマブル・ジェネレータ多項式を使用したハードウェア巡回冗長検査（CRC）
  • パワーオン・リセット（POR）と電源モニタ（PSM）
  • 12ビット逐次比較レジスタ（SAR）ADC
  • 真性乱数ジェネレータ（TRNG）

低ダイナミックおよび休止のパワー・マネージメントに対応するため、ADuCM3027/ADuCM3029 MCUは、ダイナミックでソフトウェア制御のクロック・ゲートや電力ゲートなど、多数の電力モードと機能を備えています。

ADuCM3029-1 MCUモデルおよびADuCM3029-2 MCUモデルは、ADuCM3029 MCUと同じ特長や機能を共有しています。ADuCM3027とADuCM3029に関するすべての仕様は、ADuCM3029-1とADuCM3029-2にも当てはまります。

ADuCM3027/ADuCM3029 MCUの詳細については、 ADuCM302x Ultra Low Power ARM Cortex-M3 MCU with Integrated Power Management Hardware Reference Manual（パワー・マネージメント内蔵のADuCM302x超低消費電力ARM Cortex-M3 MCUハードウェア・リファレンス・マニュアル）を参照してください。

製品のハイライト

  1. 業界をリードする超低消費電力
  2. ディープ・スリープ・モードでの完全な電圧モニタリング、フラッシュのECCサポート、SRAMメモリのパリティ・エラー検出などを備えた堅牢な動作
  3. 立上がりエッジのセキュリティ。高速な暗号化で、お客様のアルゴリズムに読出し保護を提供。書込み保護を使用して、不正なコードによるデバイスの再プログラミングを防止
  4. 割込みによる32kHz LFXTALの故障検出
  5. SensorStrobe™ で正確に時間同期された外部センサーによるサンプリング。休止モードで機能するので、システム・ソリューションの電流を大幅に削減できます。例えば、 ADXL363加速度センサーを使用する場合、消費電流が1/10に削減されます。セットアップ後、ソフトウェアの介入は不要です。ソフトウェアの実行によるパルス・ドリフトはありません。



アプリケーション

  • モノのインターネット(IoT)
  • 電子棚札（ECL）およびサイネージ
  • スマート・インフラ
  • スマート・ロック
  • 資産管理
  • スマート・マシン、スマート・メータ、スマート・ビルディング、スマート・シティ、スマート・アグリ
  • ウェアラブル・デバイス
  • フィットネスおよび医療
  • 機械学習およびニューラル・ネットワーク

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

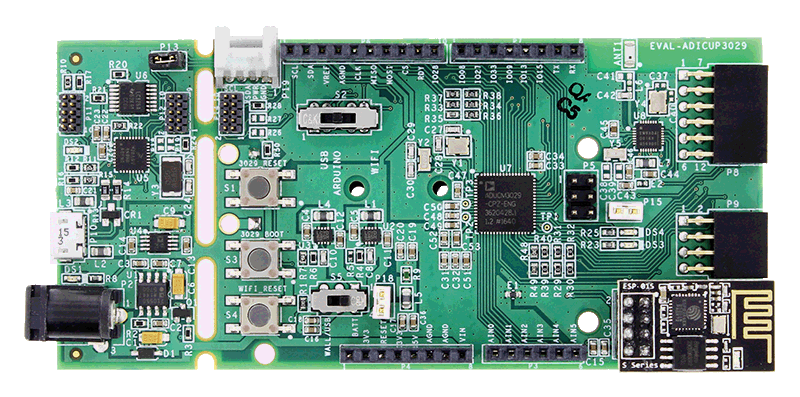

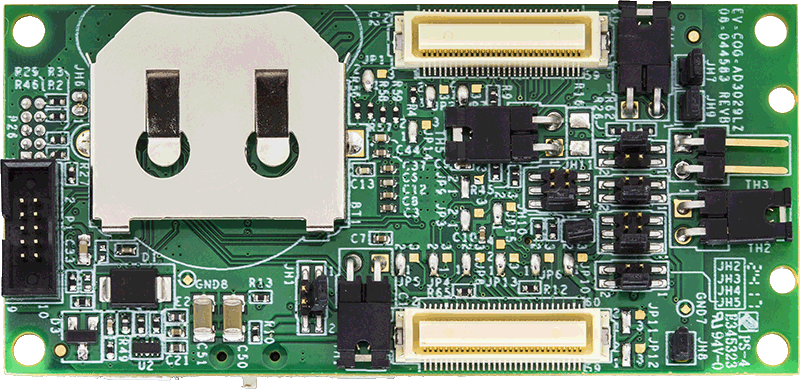

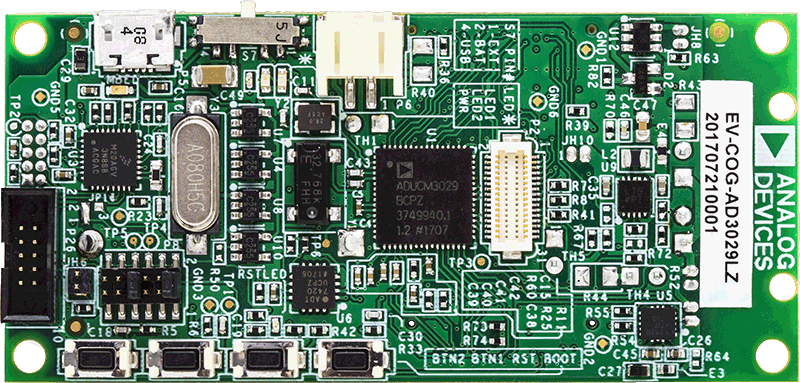

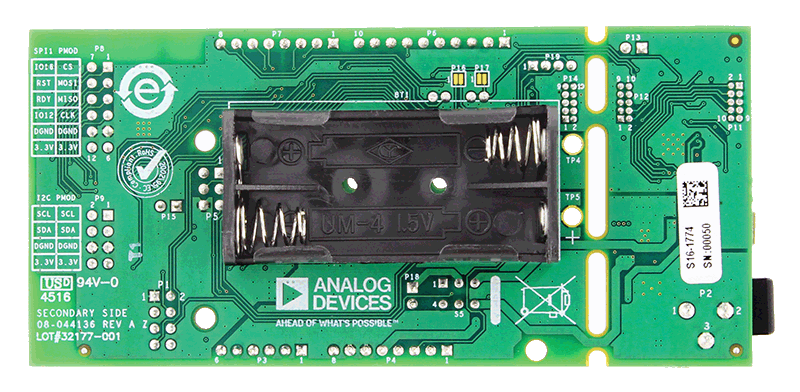

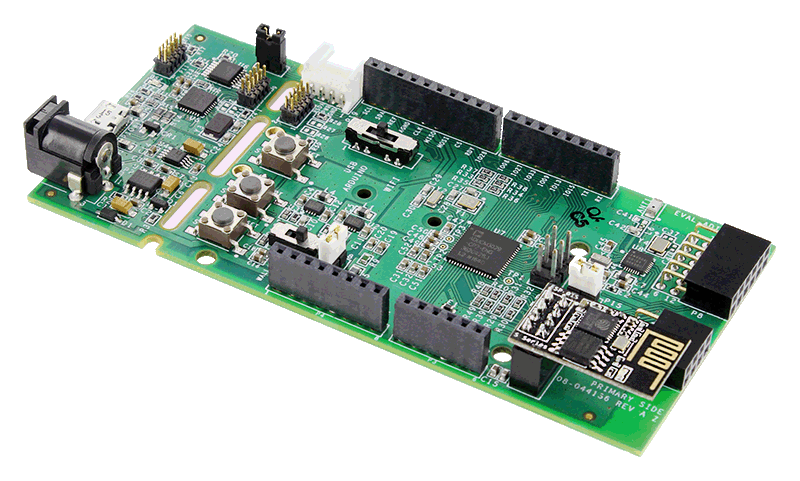

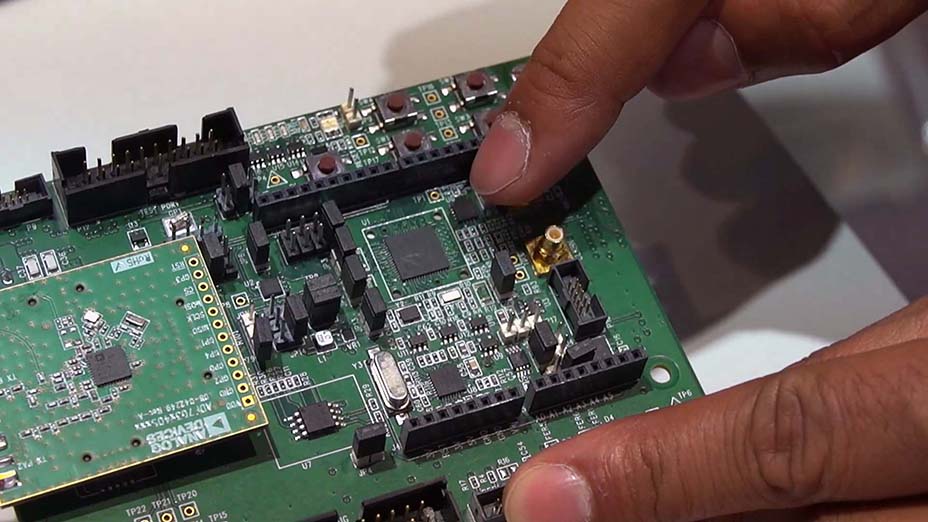

評価キット (2)

参考資料

  • すべてを表示 (58)
  • データシート (1)
  • アプリケーション・ノート (7)
  • ユーザ・ガイド (5)
  • プロセッサ・マニュアル (1)
  • ソフトウェア・マニュアル (1)
  • Integrated Circuit Anomaly (1)
  • 製品ハイライト (3)
  • カタログ (1)
  • ビデオ (23)
  • プレス・リリース (1)
  • 技術記事 (12)
  • ウェブキャスト (2)
    • Document Type
    アプリケーション・ノート

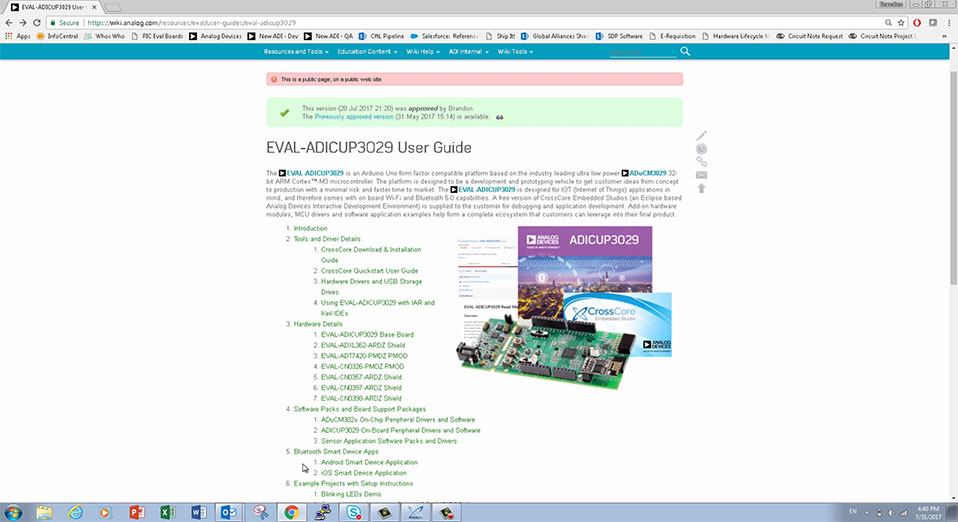

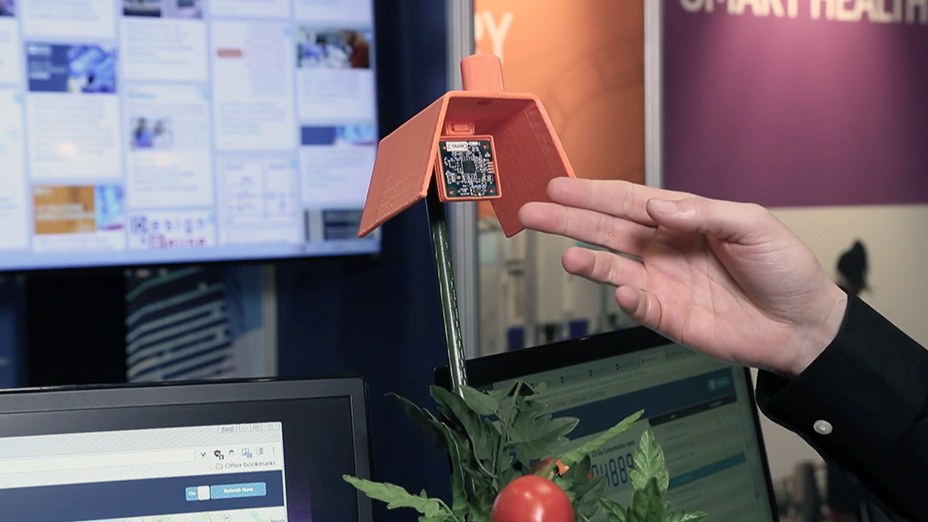

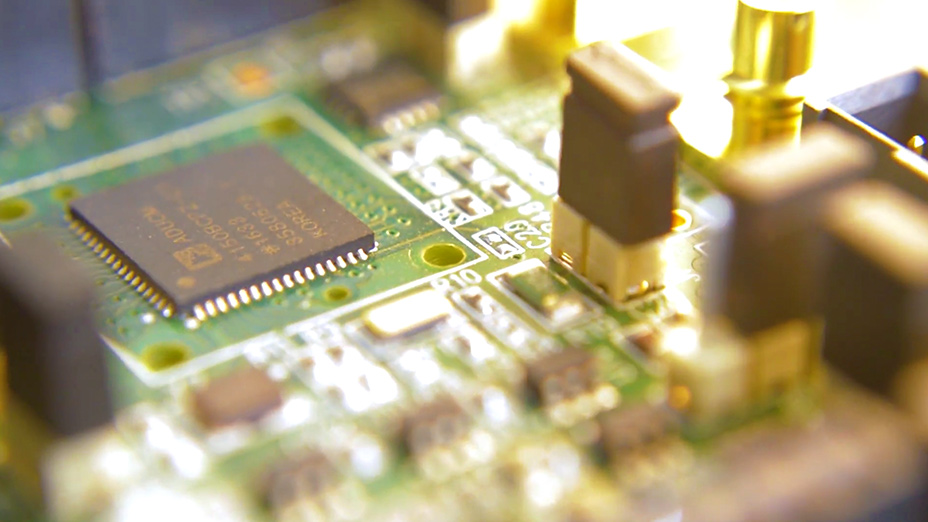

    ビデオ
    技術記事

    ソフトウェア & システム

    ミドルウェア

    Operating Systems and Middleware
    Analog Devices, in collaboration with several Alliance partners, provides the following operating system and middleware offerings to enable a user-friendly programming environment for applications developed using the Blackfin® and SHARC® processor families. These real-time kernels and services software seamlessly integrate with CrossCore® Embedded Studio.

    製品ダウンロード

    Keil Microcontroller Development Kit

    IAR Embedded Workbench® for ARM

    ソフトウェア開発ツール

    CrossCore®ユーティリティ

    CrossCoreユーティリティは、Cortex-Mプロセッサを使用するためのいくつかの機能を備えています。これまでこのようなユーティリティはIARおよびKeilツールチェーン向けの様々なボード・サポート・パッケージの中で販売されてきましたが、維持管理の利便性向上のため、本製品に集約されました。

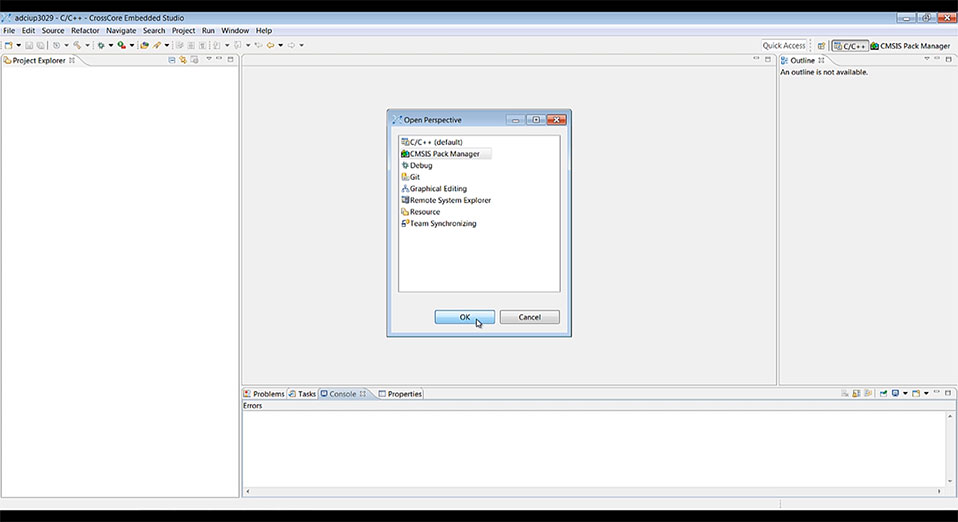

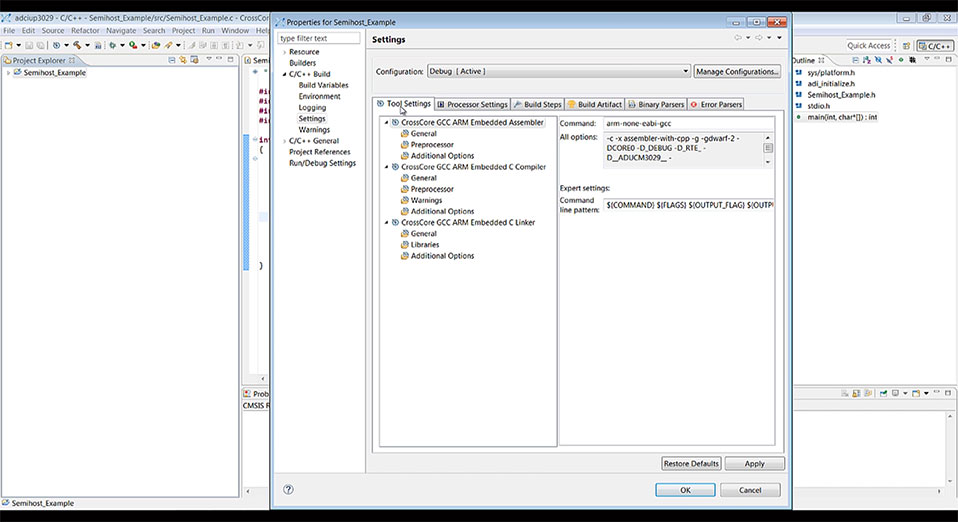

    CrossCore® Embedded Studio

    CrossCore Embedded Studioは、アナログ・デバイセズのBlackfin®、SHARC®、Arm®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。

    ツールおよびシミュレーション

    IBISモデル

    ADuCM3029 IBIS Models

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    ADUCM3029BCBZ-R7 材料宣誓書（MD） 信頼性データ 54-Ball WLCSP (2.76mm x 2.76mm)
    ADUCM3029BCBZ-RL 材料宣誓書（MD） 信頼性データ 54-Ball WLCSP (2.76mm x 2.76mm)
    ADUCM3029BCPZ 材料宣誓書（MD） 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
    ADUCM3029BCPZ-R7 材料宣誓書（MD） 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
    ADUCM3029BCPZ-RL 材料宣誓書（MD） 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
