ADXL363

加速度計と温度センサーを含む3種センサーの組み合わせ、マイクロパワー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.45
特長
  • 加速度計、温度センサー、および3番目のアナログ・センサー入力用の提供
  • 全てのセンサーは同期してサンプル可能、
    最大400Hz出力のデータ・レート(ODR)、
    サンプルは、外部トリガに同期させることが可能
  • 超低消費:
    100HzのODR、2.0V、全てのセンサーがオン状態:1.95μA、
    6Hzの動作アクティブ、ウエークアップ・モード:270nA、
    スタンバイ電流:10nA
  • 全てのセンサーは12ビット分解能:
    加速度計のスケール・ファクタ:最小1mg/LSB
    温度センサーのスケール・ファクタ:0.065℃/LSB(typ)
  • モーション・ベース・システムでのパワー・セービングのための機能を内蔵、
    モーション動作のための調整可能なスリープ/ウエーク・モードのスレショールド
  • 自動割込み処理、マイクロコントローラにストアする必要なし、システムを完全にターン・オフする休息機能が可能
  • 組み込まれた深いFIFOはホスト・プロセッサーの負荷を最小化、
    アウエーク状態で、スタンドアロン、モーション・アクティブへの切り替えが可能
  • 広い電源およびI/O電圧範囲:1.6V~3.5V
    1.8V~3.3Vレールで動作
    コイン・セル・バッテリによる電力供給が可能
  • SPIデジタル・インターフェース
  • 小型、薄型3mm × 3.25mm × 1.06mmパッケージ
製品概要
show more Icon

ADXL363は超低消費電力で、3軸MEMS加速度センサー、温度センサー、および外部信号を同期変換する内蔵A/Dコンバータ(ADC)の入力から成る3つのセンサーが組み合わされたデバイスです。全体のシステムは、100Hzの出力データ・レートで2μA、動作トリガー・ウエークアップ・モード時では270nAしか消費しません。

ADXL363は、シリアル・ポート・インターフェース(SPI)を介して通信し、全て3種のセンサーに関して12ビットの出力分解能を常に提供します。

ADXL363の温度センサーは、0.065℃(typ)のスケール・ファクタで動作します。加速度と温度のデータは、512サンプルのマルチモード・ファースト・イン・ファースト・アウト(FIFO)バッファに保存できるため、最大13秒間のデータを保存できます。

加速度と温度センサーに加えて、ADXL363は、追加のアナログ入力を同期変換を行う内部ADCへのアクセスを提供します。

ADXL363は、広い1.6V~3.5Vの供給電源で動作し、必要があれば、別のより低電圧で動作するホストとインターフェースすることができます。ADXL363は、3mm×3.25mm×1.06mmパッケージを採用しています。

アプリケーション

  • 家庭向健康用デバイス
  • 無線センサー
  • 動作可能なメータ・デバイス



質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

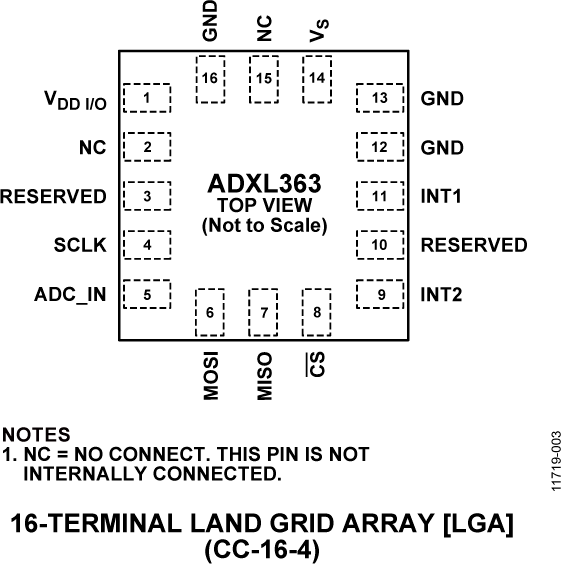

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
