ADPD188BI

煙検出用内蔵型光モジュール

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.71
機能
  • UL-217の第8版/UL-568の第7版、EN-54、GB..、ISOに対応
  • SNRとダイナミック・レンジの大きい二波長検出を使って誤警報を削減
  • 消費電力を3分の1にすることにより、より小型で安価なバッテリを使用可能
  • 光学モジュールを内蔵(青色LED 1個、赤外線LED 1個、フォトダイオード2個で3.8mm×5mm×0.9mm)
    • EMC設計を簡素化
    • 工業用設計の選択肢を大幅に拡大可能
    • その結果、ディスクリート部品を75%削減
  • 最終試験でのループ・キャリブレーションにより、煙検出器製品でのキャリブレーションの課題を低減
  • ADIで設計されAccumoldで製造された煙検出チャンバ28800Xによる支援( EVAL-CHAMBER Mechanical Dimensions(PDF)(下記のリソースにもあります)を参照)
追加の詳細
show more Icon

ADPD188BI は、二波長技術を使用した、煙検出用のフル機能の測光システムです。このモジュールには、高効率の測光用フロント・エンド、発光ダイオード(LED)2 個、およびフォトダイオード(PD)2 個が内蔵されています。これらは、最初に煙検出チャンバに光が入ることなく、LED からフォトダイオードへの直接光の入り込みを防ぐよう設計されたカスタム・パッケージに収められています。

特定用途向け集積回路(ASIC)のフロント・エンドは、制御ブロック、20 ビット・バースト・アキュムレータが内蔵された 14 ビット A/D コンバータ(ADC)、および柔軟で個別に構成可能な 3 つの LED ドライバで構成されています。制御回路には、柔軟な LED 伝送機能と同期検出機能が備わっています。アナログ・フロント・エンド(AFE)は、一般に周辺光によって生じる変調干渉に起因する信号のオフセットや破損を阻止する、クラス最高レベルの能力を備えています。データ出力と機能設定は、1.8 V I2C インターフェースまたはシリアル・ペリフェラル・インターフェース(SPI)ポート経由で行われます。

アプリケーション

  • 煙検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPD188BI-ACEZR7
  • HTML
  • HTML
ADPD188BI-ACEZRL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 4, 2021

- 20_0327

ADPD188BI Calibration Process Change and Revision to Application Note AN-2033

ADPD188BI-ACEZR7

製造中

ADPD188BI-ACEZRL

製造中

10 29, 2018

- 18_0170

Addition of Alternate Assembly and Test Sites (JCET) STATS ChipPAC for Optical Sensor Products

ADPD188BI-ACEZR7

製造中

ADPD188BI-ACEZRL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 4, 2021

- 20_0327

arrow down

ADPD188BI Calibration Process Change and Revision to Application Note AN-2033

ADPD188BI-ACEZR7

製造中

ADPD188BI-ACEZRL

製造中

10 29, 2018

- 18_0170

arrow down

Addition of Alternate Assembly and Test Sites (JCET) STATS ChipPAC for Optical Sensor Products

ADPD188BI-ACEZR7

製造中

ADPD188BI-ACEZRL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

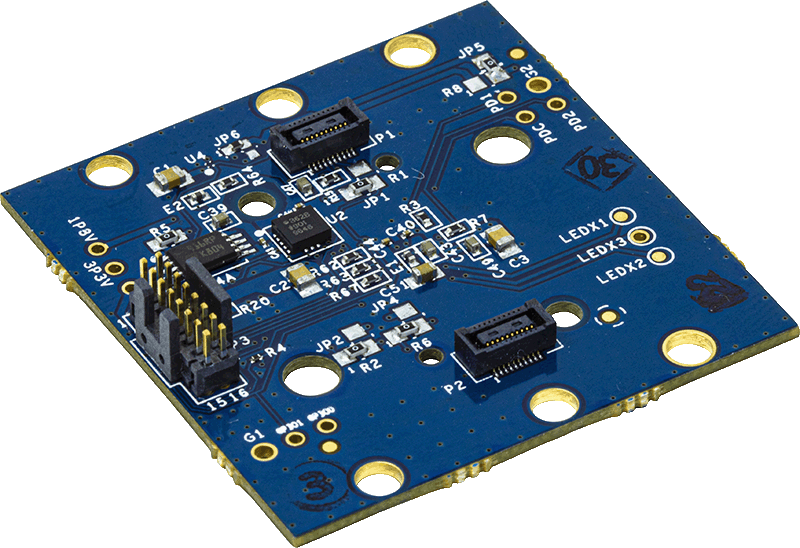

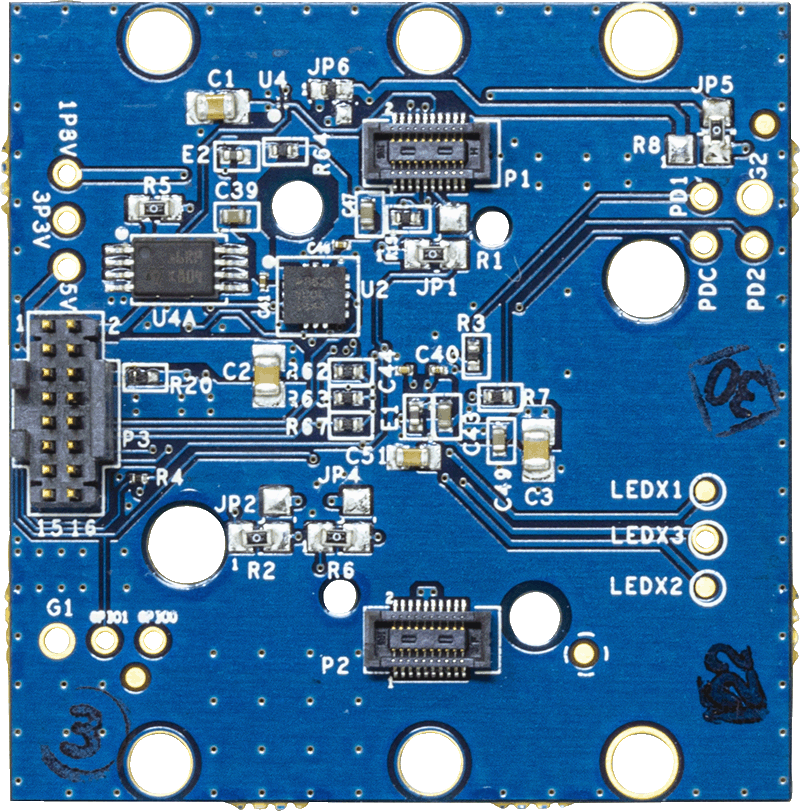

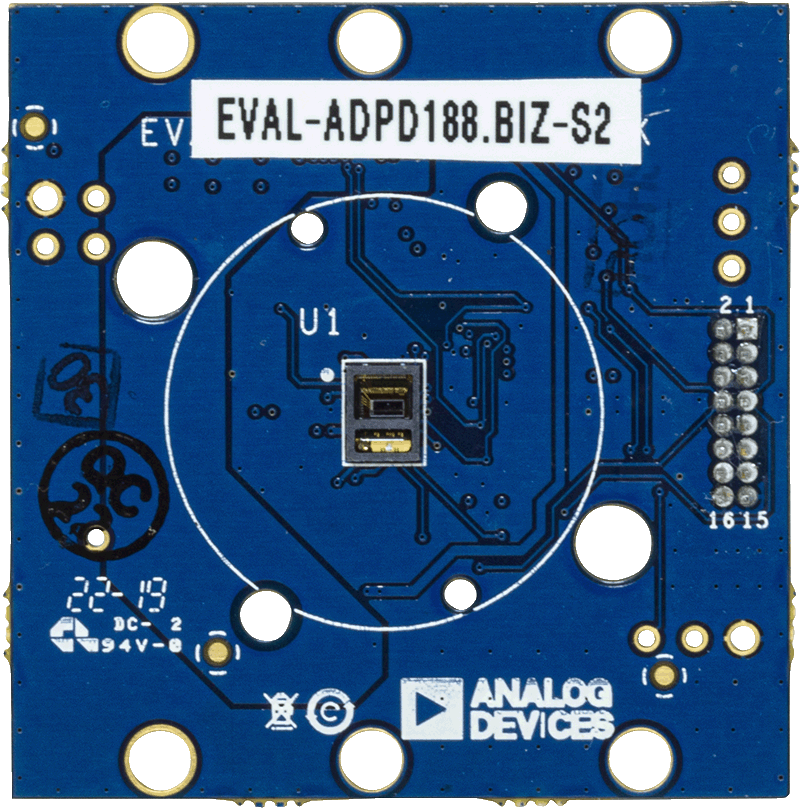

EVAL-ADPD188BIZ-S2

ADPD188BI評価用ボード

zoom

EVAL-ADPD188BIZ-S2

ADPD188BI評価用ボード

ADPD188BI評価用ボード

機能と利点

  • ユニバーサル非同期レシーバー/トランスミッタ(UART)の検出をサポート
  • UDP転送機能
  • ADPD188BIのフル構成
    • レジスタ・レベル
    • ハイ・レベル
  • グラフ・ビュー
    • 時間グラフ
    • 周波数グラフ
  • EVAL-CHAMBERスモーク・チャンバとの互換性

製品の詳細

EVAL-ADPD188BIZ-S2評価用ボードは、煙およびエアロゾル検出アプリケーション用のEVAL-CHAMBERスモーク・チャンバと共に、ADPD188BI光モジュールを評価する簡単な方法を提供します。

評価システムは、EVAL-ADPD188BIZ-S2評価用ボード、EVAL-ADPDUCZマイクロコントローラ・ボード、オプションのEVAL-CHAMBERスモーク・チャンバ、およびWavetool評価用ソフトウェアのグラフィカル・ユーザ・インターフェース(GUI)で構成されています。ソフトウェアは、低レベル/高レベルの構成、リアルタイムの周波数と時間領域分析、およびユーザ・データグラム・プロトコル(UDP)転送機能を提供するため、評価用ボードを簡単に開発システムに接続できます。

EVAL-ADPD188BIZ-S2には、EVAL-ADPDUCZマイクロコントローラ・ボード(別売)からリボン・ケーブルを介して給電します。

ADPD188BIの詳細については、ADPD188BIのデータシートを参照してください。これらの評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

リファレンス・デザイン

リファレンス・デザイン 1

CN-0537 Block Diagram

UL-217煙検出器用モジュール(不要ソース除去機能付き)

zoomopens a dialog

CN0537

UL-217煙検出器用モジュール(不要ソース除去機能付き)

CN0537

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
UL-217煙検出器用モジュール(不要ソース除去機能付き)

機能と利点

CN0537のリファレンス設計には、煙/火災検出アプリケーション開発を加速するよう設計された、データおよびソフトウェアが完備されています。

データ・パッケージ(EVAL-CNO537-DATA)は、独自のアルゴリズム開発を希望する方々向けに、UL-217認証取得機関で収集された、煙に関する広範なデータ・セット(1000+)を提供します。初期化、キャリブレーション、環境補償、データ前処理のための、CN0537ソース・コードを含んでいます(検出アルゴリズムを除く)。

アルゴリズム・パッケージ(EVAL-CN0537-ALGO)には、データ・パッケージのすべてに加えて、UL認証取得済みの煙検知アルゴリズムと、これに関連するアルゴリズム・プロジェクト・ファイルが含まれています。

詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

5.91 M

ビデオ

Thumbnail Image

9 29, 2020

02:12

CN0537: Smoke Detection Reference Design to Meet New Smoke Regulations

Thumbnail Image

12 24, 2020

02:21

CN0537:用于满足新烟雾探测规定的烟雾探测参考设计

Thumbnail Image

12 07, 2020

CN0537: UL-217 煙感知器 リファレンスデザイン データ 、 ソフトウェア 、 アルゴリズム
