製品概要
機能と利点
- 超低消費電流：
- アクティブ・モードで8.5μA
- シャットダウン・モードで0μA
- SHDN ピンに搭載されたコンパレータ
- 低ノイズ制御方式
- 調整可能なFB リファレンス電圧
- 広い入力範囲：2.5V～16V
- 広い出力範囲：最大40V
- パワーNPN スイッチを内蔵
- 25mA の電流制限（LT8410）
- 8mA の電流制限（LT8410-1）
- ショットキー・ダイオードを内蔵
- 出力切断機能を搭載
- 値の大きな（12.4M/0.4M）帰還抵抗を内蔵
- ソフトスタート機能を搭載（オプションのコンデンサをVREF からGND に接続）
- CAP ピンとVOUT ピンに対する過電圧保護
- 小型の8 ピン2mm×2mm DFN パッケージ
製品概要
LT8410/8410-1は、パワースイッチ、ショットキー・ダイオード、出力切断回路を内蔵した超低消費電力昇圧コンバータです。これらのデバイスはピーク･インダクタ電流とスイッチ・オフ時間の両方を変更することにより電源供給を制御します。この制御方式により、広い負荷範囲にわたって低出力電圧リップルと高効率を達成します。消費電流はわずか8.5μA で、シャットダウン時にはさらに0μA まで減少します。内蔵の切断回路により、シャットダウン時に出力電圧を入力からブロックすることができます。出力電圧検出用に値の大きな（12.4M/0.4M）抵抗を内蔵しているので、入力換算の消費電流を大幅に低減します。この他に、SHDNピンに搭載されたコンパレータ、CAPピンとVOUTピンに対する過電圧保護、ソフトスタート機能を特長とし、小型の8 ピン2mm×2mm DFN パッケージで供給されます。
アプリケーション
- センサの電源
- RF MEMSリレーの電源
- 汎用バイアス
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

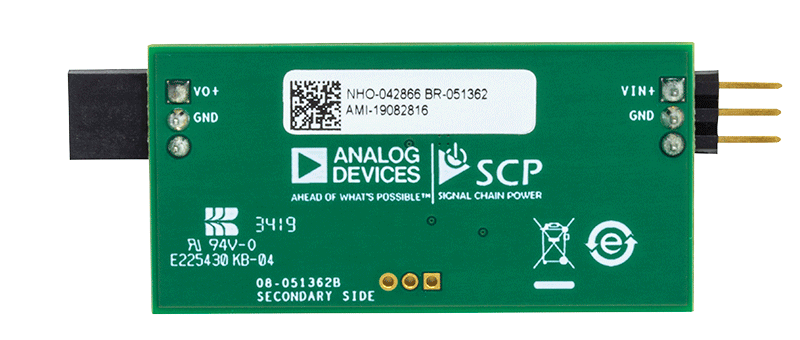

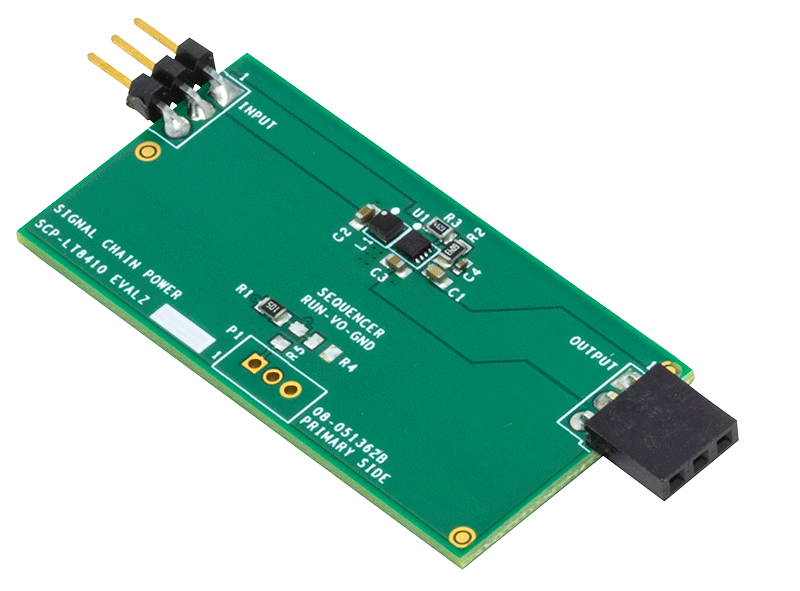

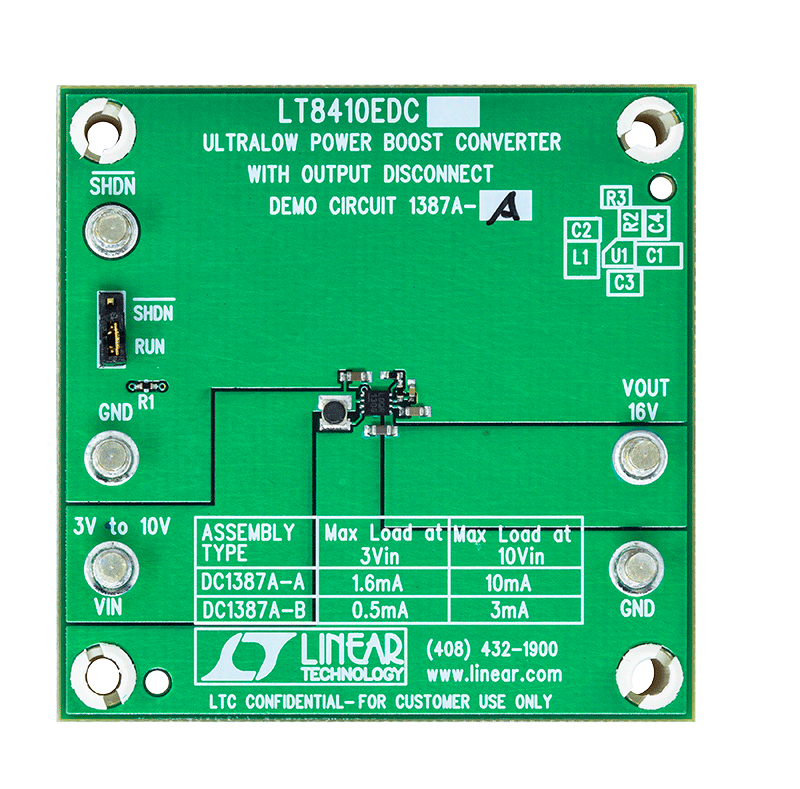

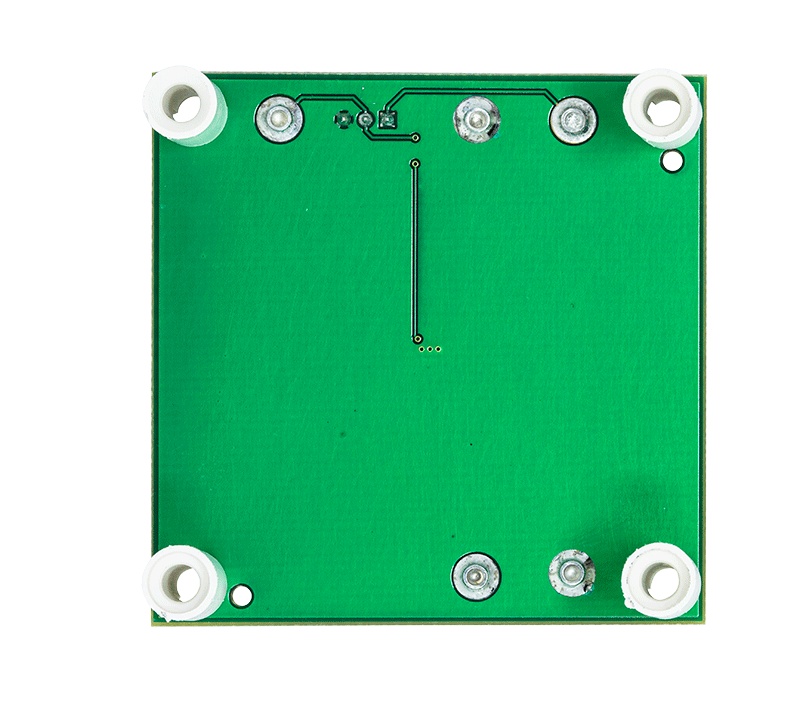

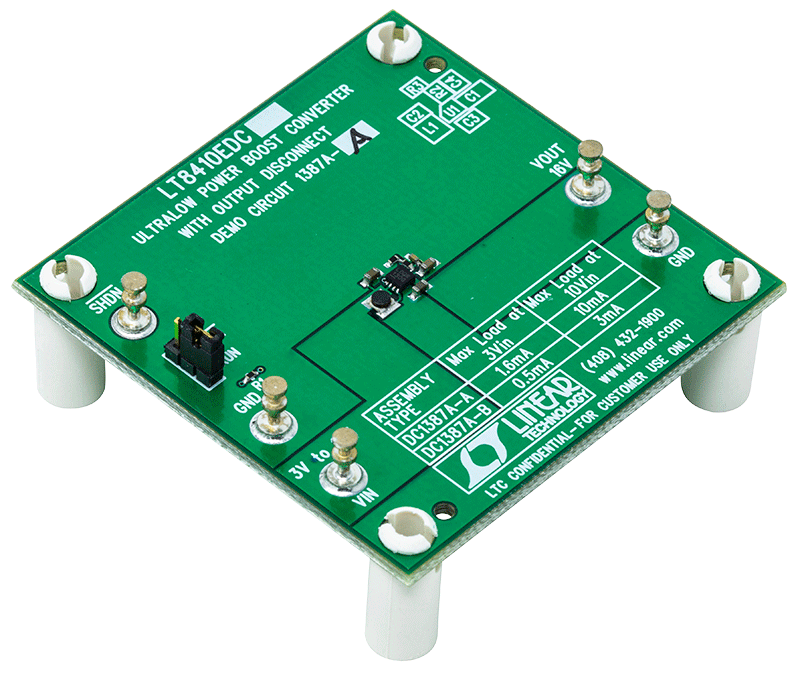

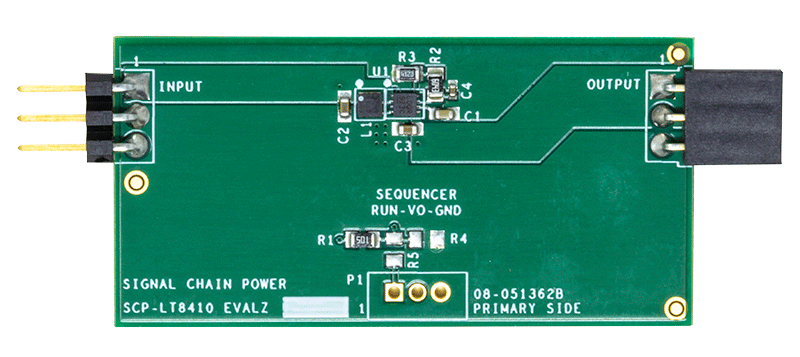

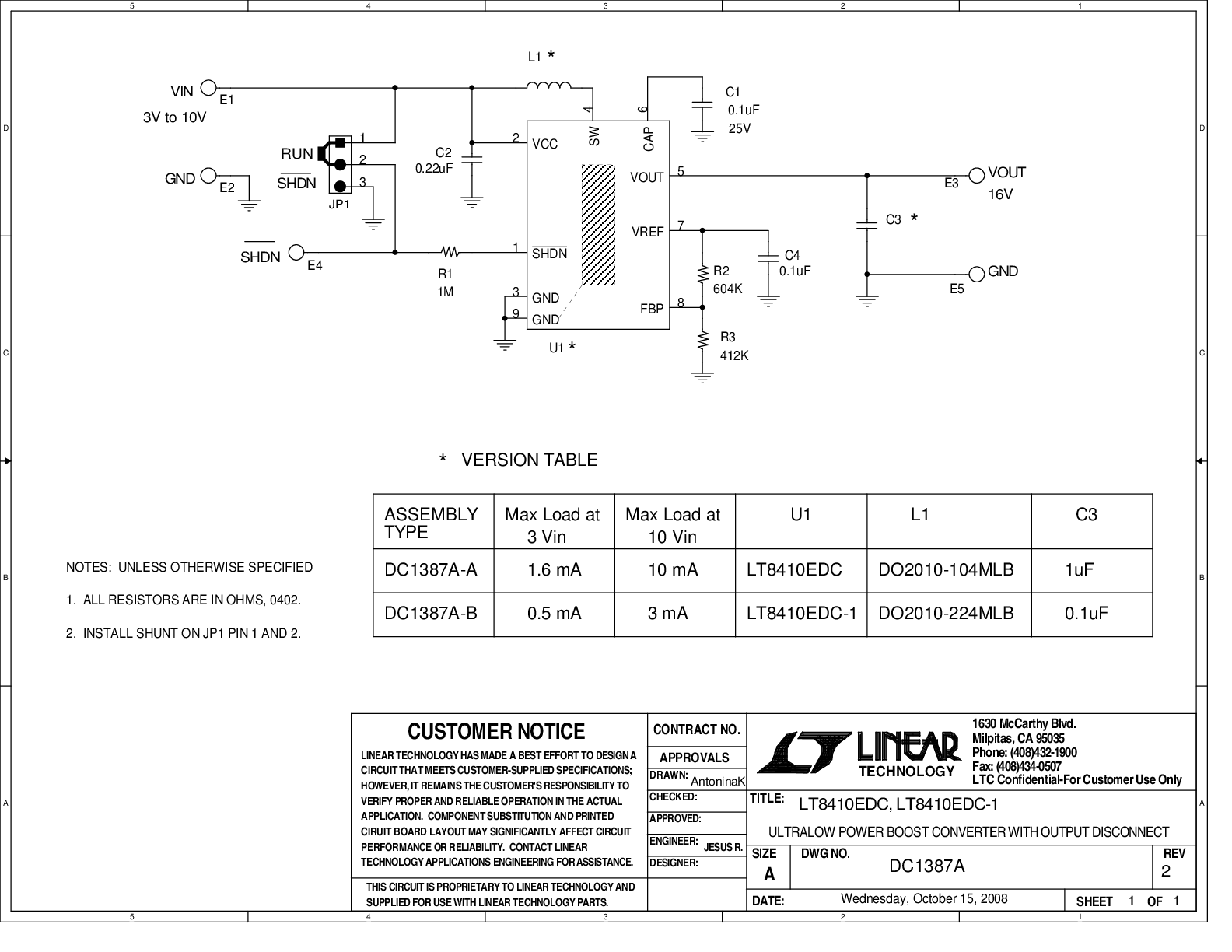

評価キット (2)
ドキュメント
Reliability Data (1)
評価用キット マニュアル (1)
ツール
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
